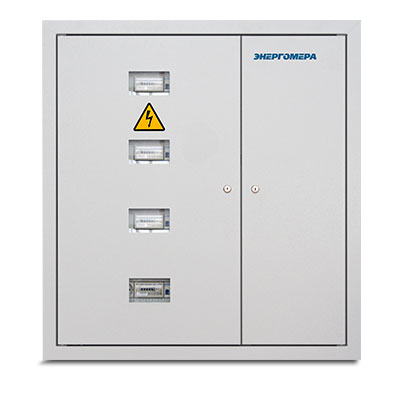

Щит учетно-распределительно-групповой электрический этажный

ЩЭГ2

Устройство для учета и распределения электрической энергии, а также защиты распределительных цепей при перегрузках, коротких замыканиях и недопустимых токах утечки на землю (с устройством защитного отключения на вводе) в сетях с глухозаземленной нейтралью (системы заземления TN-S и TN-C-S).
Щиты электрические учетно-распределительно-групповые двухдверные предназначены для установки реечных и шкафных счетчиков.

Нормативно-правовое обеспечение

  • Отвечают требованиям ГОСТ Р 51321.1-2000(МЭК 60439-1-92),
    ГОСТ Р 51628-2000.

Достоинства

  • Щит учетно-распределительно-групповой электрический поставляется полностью укомплектованным аппаратами распределения, имеют высокую монтажную готовность.
  • Щиты выполнены со съемными дверьми и рамой аппаратных частей для удобства подъема на этаж составных частей щита и проведения монтажа в нишу.
  • Аппараты установлены на монтажной рейке ТН 35-7,5.
  • Исполнения с однофазным вводом в квартиру.
  • Щит учетно-распределительно-групповой электрический предусматривает установку реечных и шкафных счетчиков различных исполнений.
  • Предотвращает безучетное потребление электроэнергии.
  • Имеет силовой и низковольтный отсеки с внутренними замками (разной секретности). Замок силового отсека укомплектован четырьмя ключами, слаботочного – двумя.
  • Щит учетно-распределительно-групповой электрический имеет выдвижной конструктивный элемент для установки потребителем навесного замка.
  • Низковольтный отсек щита предназначен для установки распределительных устройств телевидения, телефонной связи и радиотрансляционной сети.
  • Корпус щита выполнен из металла толщиной 1,5 мм, обладает повышенной механической прочностью и огнестойкостью, окрашен стойким полимерно-порошковым покрытием светлых тонов RAL 7035.
  • Щит учетно-распределительно-групповой электрический имеет исполнения с трехполюсными выключателями стояка:
    • ВА 57Ф35 или ВА 57-35 на ток до 250А;
    • ВА49-250 S/3 на ток до 160А;
    • ВА201-3.С100 ДЭК на ток до 100А.
  • Имеет исполнения с пломбируемой крышкой вводного аппарата каждой квартиры.
  • Имеет маркировку и таблички назначения аппаратов управления для каждой квартиры.
  • Щит учетно-распределительно-групповой электрический имеет шины «N» и «РE» с достаточным количеством контактных зажимов.
  • Имеет конструктив для подключения РЕ шины кабеля стояка.
  • Число подключаемых к щиту квартир: до 5 - для реечных счетчиков, до 4 - для шкафных счетчиков.
  • Допускают пломбирование оперативной панели щита.
  • Вариант установки - в нише 950х900х140 по ГОСТ Р 51628.
  • Крепление в нише боковое четырьмя распорными винтами М6.
  • Гарантийный срок - 5 лет со дня ввода в эксплуатацию.
  • По индивидуальному заказу возможно изготовление различных типоисполнений щитов.

Типоисполнения

Типоисполнения

Показатели Величины
Напряжение питающей сети, В 380/220
Частота питающей сети, Гц 50
Класс оборудования по способу защиты от поражения электрическим током
I
Степень защиты, обеспечиваемая оболочками
Степень защиты при открытой двери силового отсека
не ниже IP31
IP20
Диапазон рабочих температур, °С 1 - 35
Габаритные размеры щита, мм
Размеры ниши (высота*ширина* глубина)
Габарит каркаса, встраиваемого в нишу(высота*ширина* глубина)
990 x 940 x 164
950 x 900 x 140
900 x 856 x 135
Масса не более, кг 30
