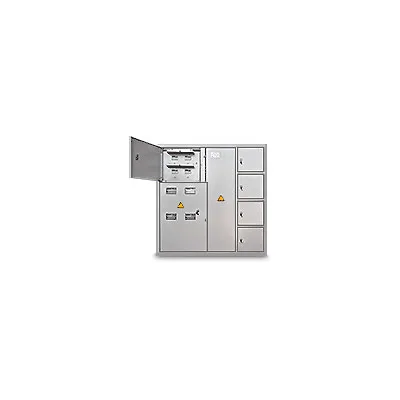

Щит распределительный этажный

ЩЭР1/1A-1

РМЕА 656321.001 ТУ
Щит распределительный этажный (навесной) - устройство для распределения электрической энергии, а также защиты распределительных цепей при перегрузках, коротких замыканиях и недопустимых токах утечки на землю (с устройством защитного отключения на вводе) в сетях с глухозаземленной нейтралью (системы заземления TN-S и TN-C-S).

Нормативно-правовое обеспечение

  • Отвечают требованиям ГОСТ Р51321.1-2000 (МЭК 60439-1-92)
  • ГОСТ Р51628-2000, ПУЭ.

Достоинства

  • Щит распределительный этажный поставляется полностью укомплектованными аппаратами распределения, имеют высокую монтажную готовность.
  • Имеются исполнения с комбинированным однофазным и трехфазным вводом в квартиру.
  • Предотвращает безучетное потребление электроэнергии.
  • Щит распределительный имеет силовой и низковольтный отсеки с внутренними замками.
  • Низковольтный отсек щита предназначен для установки распределительных устройств телевидения, телефонной связи и радиотрансляционной сети.
  • Корпус щита выполнен из металла, обладает высокой механической прочностью и огнестойкостью, окрашен стойким полимерно-порошковым покрытием светлых тонов
  • Щит распределительный имеет исполнение с трехполюсным выключателем стояка на ток до 250А.
  • Аппараты установлены на монтажной рейке ТН 35-7,5.
  • Имеются шины «N» и «РE» с достаточным количеством контактных зажимов.
  • Число подключаемых к щиту квартир - до 4.
  • Допускают пломбирование лицевой панели щита.
  • В зависимости от исполнения щит распределительный может устанавливаться: на стене.
  • Гарантийный срок 5 лет со дня ввода в эксплуатацию.
  • По индивидуальному заказу возможно изготовление различных типоисполнений щитов.
Показатели Величины
ЩЭР1-1 ЩЭР1А-1
Напряжение питающей сети, В 220/380 220/380
Частота питающей сети, Гц 50 50
Класс оборудования по способу защиты от поражения электрическим током I I
Верхнее значение относительной влажности до 80% при 25°С до 80% при 25°С
Степень защиты, обеспечиваемая оболочками не ниже IP31 не ниже IP31
Диапазон рабочих температур, °С 1 - 35 1 - 35
Габаритные размеры, мм 930 x 900 x 200 500 x 900 x 200
Масса не более, кг 35 25

Документация

ПаспортPDF 399 Kb
Типовые электрические схемыPDF 368 Kb
