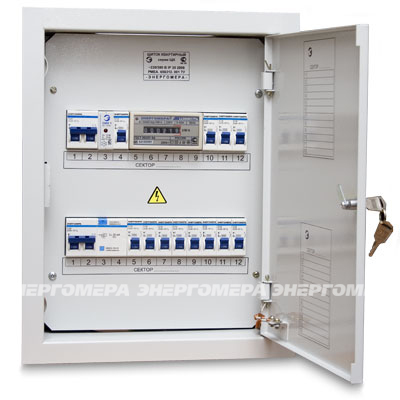

Щиток учетно-распределительный однофазный

ЩКУ3

РМЕА 656321.001 ТУ
Щиток учетно-распределительный комплектуется счетчиком электроэнергии СЕ101 и других типов, УЗО на ток до 63А и автоматическими выключателями. Изготовлен для встраивания в нишу.


Нормативно-правовое обеспечение

  • Соответствуют требованиям ГОСТ Р 51321.1 (МЭК 60439) «Устройства комплектные низковольтные распределения и управления».
  • Соответствуют требованиям ГОСТ Р 51328 «Щитки распределительные для жилых зданий».
  • Имеют сертификат соответствия.

Достоинства

  • Щиток учетно-распределительный повышает пожаробезопасность объектов электроснабжения.
  • Защищает отходящие (групповые) линии от токов перегрузки и коротких замыканий.
  • Конструкция электросчетчиков и применение УЗО предотвращает безучетное потребление электроэнергии.
  • Позволяет заменять электросчетчик и аппараты защиты без демонтажа щитка.
  • Допускает установку электросчетчиков с электронным отчетным устройством.
  • По индивидуальному заказу потребителя учетно-распределительный щиток оснащается ограничителями импульсных напряжений (ОИН) и другими сервисными устройствами.
  • Предусмотрена возможность интеграции в АСКУЭ.
  • Допускают пломбирование щитка.

Конструктивные особенности

  • Щиток учетно-распределительный имеет элегантный дизайн, удобство в обслуживании и эксплуатации.
  • Компактность щитка (благодаря использованию малогабаритных электронных электросчетчиков).
  • Установка аппаратов на монтажной рейке.
  • Металлический корпус, окрашенный стойким полимерно-порошковым покрытием светлых тонов.
  • Корпус и дверца металлические. Дверца запирается на ключ.
  • Регулировка необходимого размера отверстий внешних проводников эластичными заглушками ввода/вывода.
  • Возможность изготовления щитков по индивидуальному заказу: с любыми номинальными токами автоматических выключателей и УЗО (в допустимых пределах номинальных токов и в соответствии с указанными типоразмерами щитка).
Показатели Величины
Номинальное напряжение, В 220
Номинальная частота, Гц 50
Номинальный ток, А до 63
Максимальное количество модулей однополюсных выключателей 17
Номинальные токи автоматических выключателей и УЗО в групповых линиях, А 10, 16, 25, 32, 40, 50, 63
Система заземления TN-C-S или TN-S
Степень защиты щитка с лицевой стороны IP 30
Температура окружающего воздуха, °С 1 - 35
Габаритные размеры, мм 414 х 324 х 128
Размер ниши, мм 400 х 310 х 155
Масса не более, кг 8,5

Документация

ПаспортPDF 242 Kb
