Щиток вводной настенный

ЩКВН1

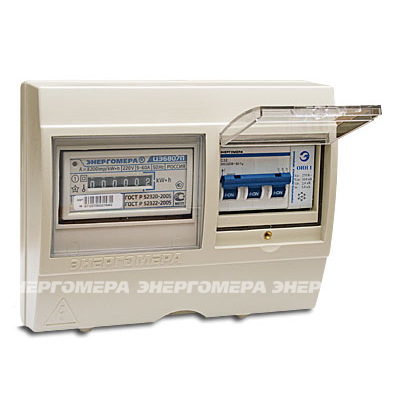

Щиток квартирный вводной настенный ЩКВН1 предназначен для ввода в квартиру (частное домовладение и др.) питающей линии и учета электрической энергии напряжением 220В, для защиты при перегрузках, коротких замыканиях и недопустимых токах утечки на землю (с устройством защитного отключения на вводе).

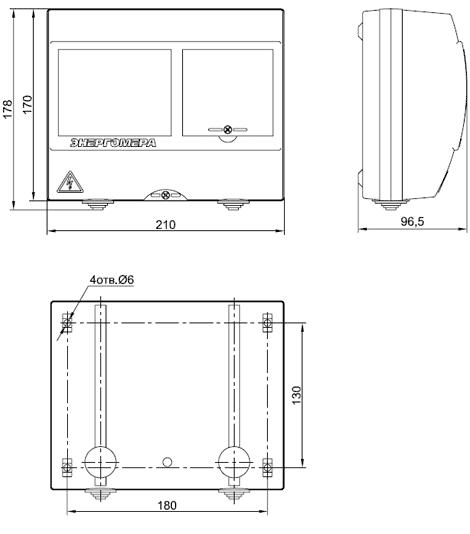

Габаритные размеры


Нормативно-правовое обеспечение

Щитки квартирные вводные серии ЩКВН отвечают требованиям:
  • ГОСТ Р 51321.1 (МЭК 60439) «Устройства комплектные низковольтные распределения и управления»;
  • ГОСТ Р 51321.5-99 «Устройства комплектные низковольтные распределения и управления. Часть 5. Дополнительные требования к низковольтным комплектным устройствам, предназначенным для наружной установки в общедоступных местах (распределительным шкафам)»
  • ГОСТ Р 51628-2000 «Щитки распределительные для жилых зданий».

Характеристики надежности

  • Средний срок службы - не менее 25 лет.

Конструктивные особенности

  • В комплектации вводного щитка ЩКВН поставляется полностью укомплектованным вводными аппаратами защиты и счетчиком электроэнергии.
  • Щитки по месту установки и материалу корпуса имеют исполнения:
    • климатическое исполнение У1, для эксплуатации на открытом воздухе, материал корпуса – поликарбонат;
    • климатическое исполнение У2, материал корпуса АВС-пластик.
  • Щиток вводной предусматривает установку счетчиков реечного исполнения в корпусе R5.
  • Щиток имеет прозрачные дверцы учетного и аппаратного отсеков с местом под пломбировку и пломбировочные винты. Дверца учетного отсека предназначена для доступа к ИК –порту счетчика, аппаратного отсека – для доступа к рукояткам аппаратов защиты.
  • Кожух щитка имеет пломбировочное место в нижней части.
  • Применение ЩКВН предотвращает безучетное потребление электроэнергии.
  • Крепление щитка к стене производится в 4-х местах через отверстия в корпусе диаметром 6 мм без демонтажа аппаратов.
  • Подключение вводной линии и отводящих проводников производится через сальниковые вводы, находящиеся внизу корпуса щитка, либо через заднюю стенку корпуса посредством выламывающихся заглушек (при скрытой электропроводке).
  • Окно в корпусе под вводной аппарат имеет выламывающиеся заглушки для установки аппаратов шириной от 1 модуля до 4-х модулей (от 18мм до 72мм с шагом 18мм).
  • Аппараты установлены на монтажной рейке ТН 35-7,5.
  • В корпусе имеется место для установки шины «PE» и «N». Комплектование вводных щитков шинами «PE» и «N» осуществляется в зависимости от электрической схемы щитка.
  • По заявке заказчика вводной щиток (корпус) может поставляться с неполной комплектацией, с комплектацией другими защитными аппаратами, с «PE» и «N» шинами по 8 контактов.
Показатели Величины
Номинальное напряжение, В 220
Степень защиты по ГОСТ 14254-96:
-с закрытой крышкой
-с открытой крышкой

IP54
IP20
Защита от поражения электрическим током по ГОСТ Р МЭК536-94 класс II
Климатическое исполнение по ГОСТ 15150-69 и ГОСТ 15543.1-89:
-У1
-У2


от -45 до +45°
от -40 до +45°
Габаритные размеры (HxLxB), мм 177 x 210 x 96,5
Масса, кг не более 2
  Х ЩКВН XX II-ХХА/Сч/ ХХХХ XX

Климатическое исполнение щитка
Номер схемы;
Наличие счетчика;
Номинальный ток в амперах;
Класс способа защиты;
Исполнение щитка по месту установки:
1 - наружной (на открытом воздухе) У1;
2 - наружной (под навесом) У2;
Типоразмер щитка;
Обозначение типа щитка;
Число фаз (цифру 1 допускается не ставить)












Условное обозначение корпуса (корпуса со счетчиком) – КШН6Р (вместо ЩКВН в случае поставки изделия, не соответствующего критериям вводного щитка).
