Щиток вводной настенный

ЩКВН3

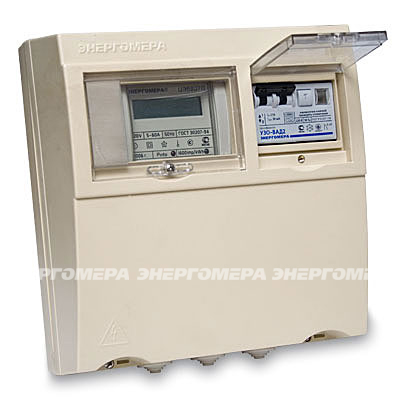

Щиток квартирный вводной настенный ЩКВН3 предназначен для ввода в квартиру (частное домовладение и др.) питающей линии и учета электрической энергии напряжением 220В, для защиты при перегрузках, коротких замыканиях и недопустимых токах утечки на землю (с устройством защитного отключения на вводе).

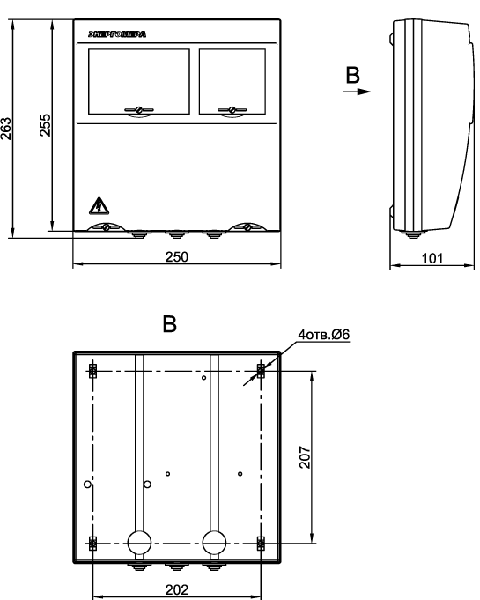

Габаритные размеры


Нормативно-правовое обеспечение

Щитки квартирные вводные серии ЩКВН отвечают требованиям:

  • ГОСТ Р 51321.1 (МЭК 60439) «Устройства комплектные низковольтные распределения и управления»;
  • ГОСТ Р 51321.5-99 «Устройства комплектные низковольтные распределения и управления. Часть 5. Дополнительные требования к низковольтным комплектным устройствам, предназначенным для наружной установки в общедоступных местах (распределительным шкафам)»
  • ГОСТ Р 51628-2000 «Щитки распределительные для жилых зданий».

Характеристики надежности

  • Средний срок службы - не менее 25 лет.

Типоисполнения

Щитки вводные настенные ЩКВН3 - типоисполнения

Конструктивные особенности

  • В комплектации вводного щитка ЩКВН поставляется полностью укомплектованным вводными аппаратами защиты и счетчиком электроэнергии.
  • Щитки по месту установки и материалу корпуса имеют исполнения:
    • климатическое исполнение У1, для эксплуатации на открытом воздухе, материал корпуса – поликарбонат;
    • климатическое исполнение У2, материал корпуса АВС-пластик.
  • Щиток вводной предусматривает установку счетчиков шкафного исполнения в корпусах S6, S7, S4, S10.
  • При установке счетчиков с радиомодемом, в корпусе щитка предусмотрено место для установки встроенного антенно-фидерного устройства.
  • Щиток имеет прозрачные дверцы учетного и аппаратного отсеков с местом под пломбировку и пломбировочные винты. Дверца учетного отсека предназначена для доступа к ИК –порту счетчика, аппаратного отсека – для доступа к рукояткам аппаратов защиты.
  • Кожух щитка имеет пломбировочное место в нижней части.
  • Применение ЩКВН предотвращает безучетное потребление электроэнергии.
  • Крепление щитка к стене производится в 4-х местах через отверстия в корпусе диаметром 6 мм без демонтажа аппаратов.
  • Подключение вводной линии и отводящих проводников производится через сальниковые вводы, находящиеся внизу корпуса щитка, либо через заднюю стенку корпуса посредством выламывающихся заглушек (при скрытой электропроводке). Корпус имеет дополнительный сальниковый ввод для ввода кабели выносной антенны радиомодема.
  • Окно в корпусе под вводной аппарат имеет выламывающиеся заглушки для установки аппаратов шириной от 1 модуля до 4-х модулей (от 18мм до 72мм с шагом 18мм).
  • Аппараты установлены на монтажной рейке ТН 35-7,5.
  • В корпусе имеется место для установки шины «PE» и «N». Комплектование вводных щитков шинами «PE» и «N» осуществляется в зависимости от электрической схемы щитка.
  • По заявке заказчика вводной щиток (корпус) может поставляться с неполной комплектацией, с комплектацией другими защитными аппаратами, с «PE» и «N» шинами по 8 контактов.
Показатели Величины
Номинальное напряжение, В 220
Степень защиты по ГОСТ 14254-96:
-с закрытой крышкой
-с открытой крышкой

IP54
IP20
Защита от поражения электрическим током по ГОСТ Р МЭК536-94 класс II
Климатическое исполнение по ГОСТ 15150-69 и ГОСТ 15543.1-89:
-У1
-У2


от -45 до +45°
от -40 до +45°
Габаритные размеры (HxLxB), мм 250 x 263 x 101
Масса, кг не более 3
  Х ЩКВН XX II-ХХА/Сч/ ХХХХ XX

Климатическое исполнение щитка
Номер схемы;
Наличие счетчика;
Номинальный ток в амперах;
Класс способа защиты;
Исполнение щитка по месту установки:
1 – наружной (на открытом воздухе) У1;
2 - наружной (под навесом) У2;
Типоразмер щитка;
Обозначение типа щитка;
Число фаз (цифру 1 допускается не ставить)










Условное обозначение корпуса (корпуса со счетчиком) – КШН6Ш (вместо ЩКВН в случае поставки изделия, не соответствующего критериям вводного щитка)
