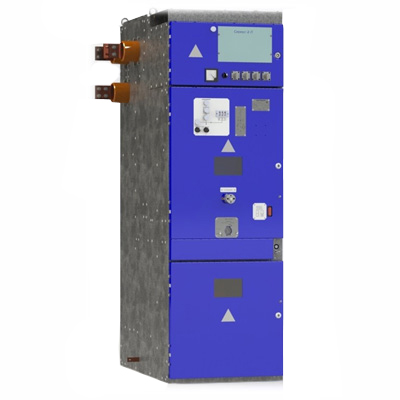

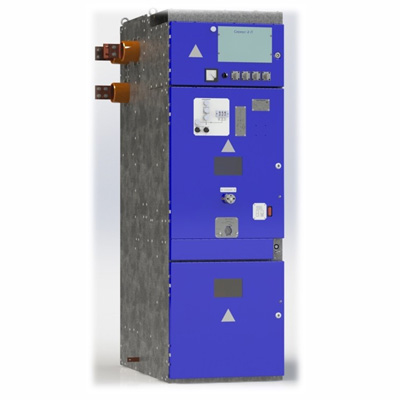

Камеры сборные одностороннего обслуживания

Серия КСО-298(м)

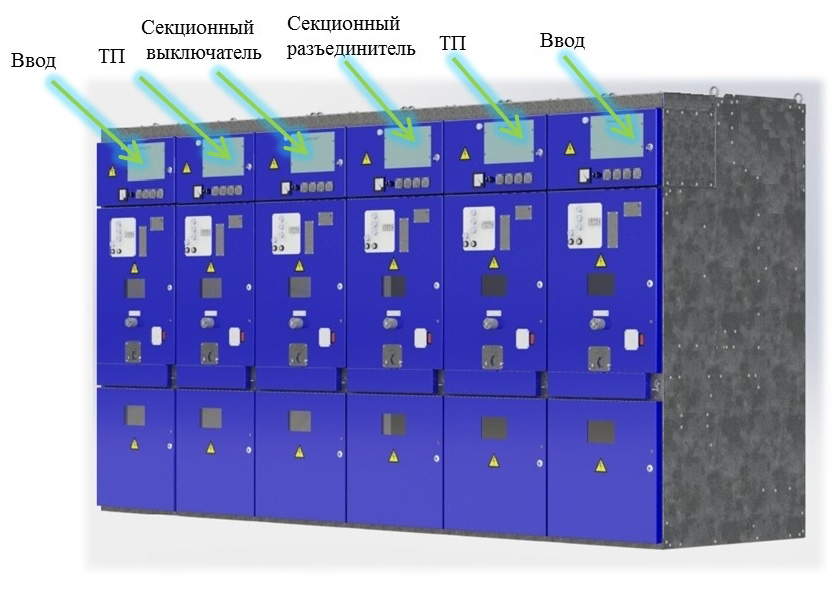

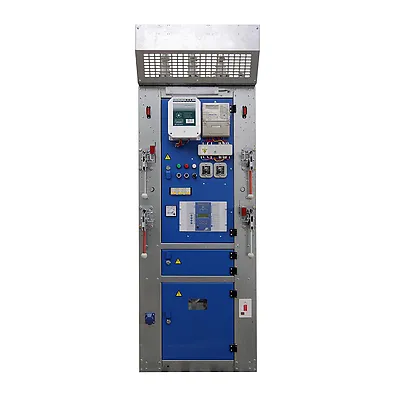

Камеры сборные одностороннего обслуживания серии КСО-298(м) с воздушной изоляцией и выкатным элементом предназначены для распределения электрической энергии трехфазного переменного тока частотой 50 Гц, номинальным напряжением 6 (10) кВ в сетях с изолированной или заземленной через дугогасящий реактор/резистор нейтралью.

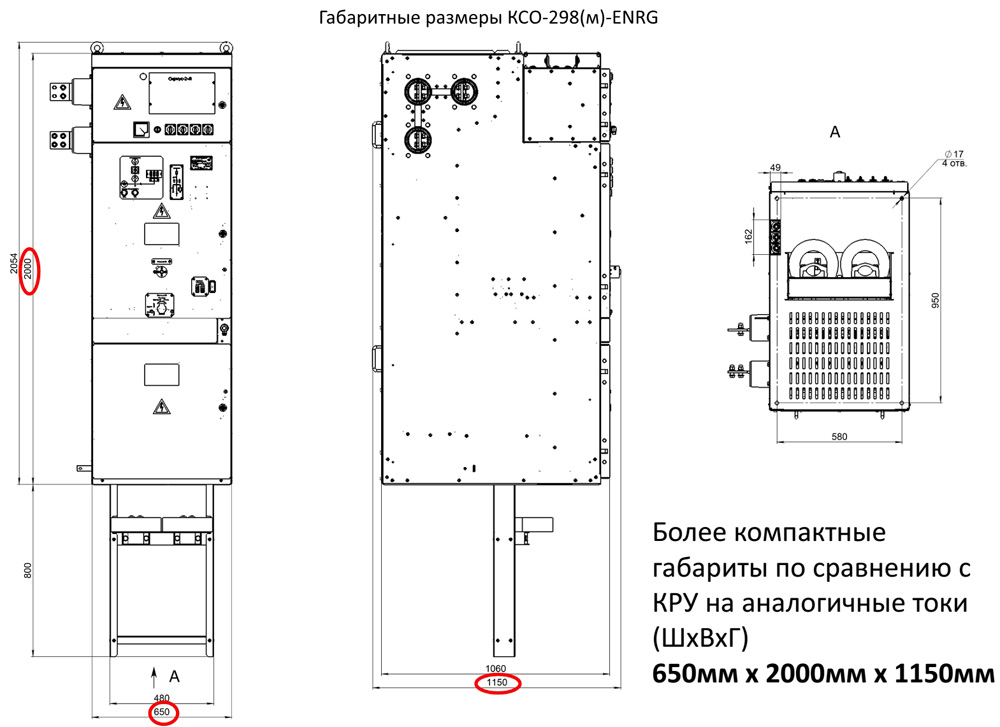

Габаритные размеры


Нормативно-правовое обеспечение

КСО-298(м) отвечает требованиям: ГОСТ 12.2.007.4-75; ГОСТ 14693-90 (пп. 2.8.1-2.8.9, разд.3); ГОСТ 1516.3-96 (п. 4.14).

Преимущества

  • Удобные для обслуживания ТТ с фасадной стороны камеры.
  • Малые габаритные размеры по фасаду (650 мм) позволяют разместить большее количество ячеек на той же площади.
  • Малая стоимость за счет применения до 80% отечественных комплектующих.
  • Безопасность эксплуатации и обслуживания за счет наличия блокировок.
  • Возможность работы оборудования КСО в условиях отсутствия оперативного питания, путем подачи электрической энергии от ручного генератора.

Область применения

КСО 298(м)-ENRG могут применяются как на первичном, так и на вторичном уровнях распределения электроэнергии.
Камеры серии КСО 298(м)-ENRG рекомендуются для установки в распределительных устройствах собственных нужд тепловых и атомных электростанций, в электроустановках промышленных предприятий и узловых закрытых трансформаторных подстанций сельскохозяйственных потребителей.
Данный вид оборудования используется генерирующими и сетевыми компаниями, промышленными предприятиями и на объектах инфраструктуры.

Условия эксплуатации

  • наибольшая высота установки над уровнем моря: не более 1000 м (допускается применение камер КСО для работы на высоте над уровнем моря более 1000 м, при этом следует руководствоваться указаниями ГОСТ 8024-90, ГОСТ 1516.3-96, ГОСТ 14693-90, ГОСТ 15150-69);
  • рабочий диапазон температур окружающего воздуха: от - 25° до + 40° С;
  • относительная влажность воздуха не более 75% при температуре +15° С;
  • тип атмосферы II по ГОСТ 15150;
  • окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих материалы и изоляцию.

Типы оборудования

Ниже указаны типы оборудования, применяемого в КСО-298

Наименование оборудования Тип
Вакуумный выключатель ВВ/TEL (по умолчанию) или других типов по желанию заказчика
Микропроцессорные блоки релейной защиты; Разъединитель; Заземлитель; Измерительные трансформаторы тока; Измерительные трансформаторы напряжения; Предохранители; Трансформатор собственных нужд; Счетчики электрической энергии различные

Также комплектация ячеек возможна по желанию заказчика при предоставлении опросного листа.



Описание конструктивной части

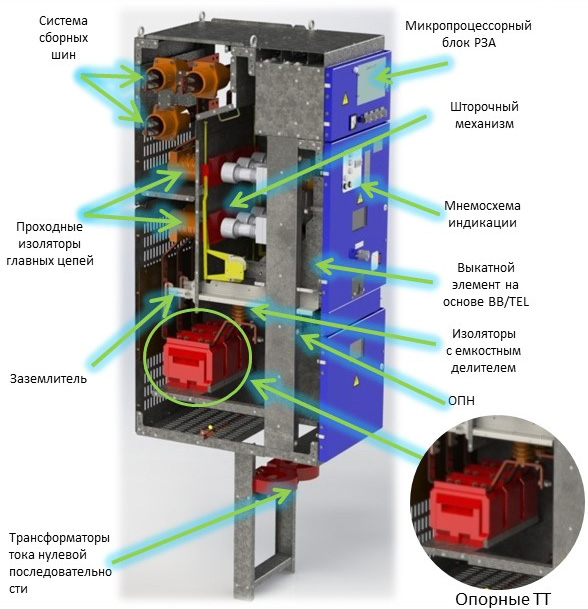

Конструкция камеры КСО 298(м)-ENRG-6(10) кВ принята модульной - отсеки главных цепей, выкатного элемента и цепей вторичной коммутации.
С целью обеспечения безопасности при возникновении электрической дуги модули шкафа разделены металлическими перегородками на четыре отсека:

  • отсек выкатного элемента A;
  • релейный отсек B;
  • отсек трансформаторов тока и присоединений C;
  • отсек сборных шин D.

Отсеки А, D снабжены отдельным клапаном сброса избыточного давления, размещенным на крыше.
Отсек C имеет перфорацию на задней стенке для сброса избыточного давления.

Безопасность эксплуатации и обслуживания

  1. Блокировка, не допускающая перемещений выкатного элемента из рабочего положения в контрольное, а также из контрольного положения в рабочее при включенном положении установленного на выкатном элементе коммутационного аппарата.
  2. Блокировка, не допускающая включения коммутационного аппарата, установленного на выкатном элементе, при положении выкатного элемента в промежутке между рабочим и контрольным положениями.
  3. Блокировка, не допускающая перемещения выкатного элемента из контрольного в рабочее положение при включенных ножах заземляющего разъединителя.
  4. Блокировка, не допускающая вкатывания и выкатывания выкатного элемента с разъединителями или разъединяющими контактами под нагрузкой (для шкафов без выключателей).
  5. Блокировка, не допускающая включение заземляющего разъединителя в шкафу секционирования с разъединителем или разъединяющими контактами при рабочем положении выдвижного элемента секционного выключателя.
  6. Блокировка выкатного элемента с дверями, выполненными в виде дверей, не допускающая открывания дверей при включенных вакуумных выключателях.

Выкатной элемент (ВЭ) может занимать следующие фиксированные положения

рабочее, при котором главные и вспомогательные цепи шкафа замкнуты
контрольное, при котором главные цепи шкафа разомкнуты, а вспомогательные замкнуты. В этом положении допускается размыкание вспомогательных цепей (такое положение называют разобщенным). При этом КВЭ остается в шкафу, а дверь может быть закрыта
промежуточное, положение нахождения ВЭ между рабочим и контрольным
ремонтное, при котором ВЭ находится вне корпуса шкафа на сервисной тележке
Наименование параметра Значение параметра
Номинальное напряжение, кВ 6 или 10
Наибольшее рабочее напряжение на стороне ВН, кВ 7,2 или 12
Номинальный ток, А
главных цепей камер КСО
сборных шин

1000
1600
Номинальный ток трансформаторов тока, А 50-2000
Номинальный ток отключения силового выключателя, кА 20
Ток термической стойкости, кА 20
Длительность протекания тока термической стойкости, с:
главных токоведущих цепей
цепей заземления

3
1
Ток электродинамической стойкости, кА 51
Номинальные напряжения вспомогательных цепей, В:
при постоянном токе
при переменном токе
цепей освещения

24; 48; 110; 220
100; 110; 220
24
Срок службы до списания, лет, не менее* 30
Степень защиты по ГОСТ 14254 IP31
* При условии замены отдельных элементов, имеющих меньший ресурс
КСО-298(м)-ENRG-ХХХХ-ХХ-ХХХ
Номинальный ток главных цепей, А

Номинальное напряжение, кВ

Схема первичных соединений и тип коммутационной аппаратуры, или трансформатор напряжения

«Энергомера»

С центральным выкатным элементом

Одностороннего обслуживания
