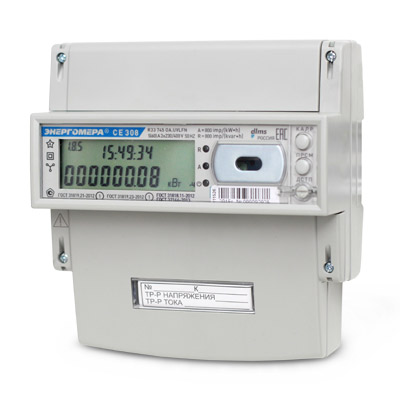

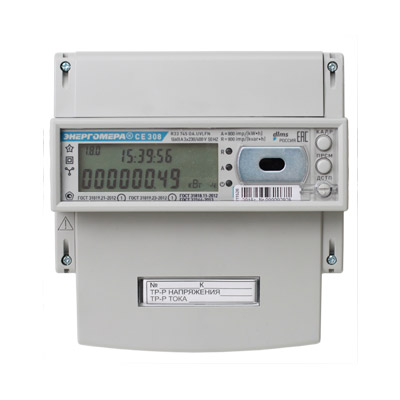

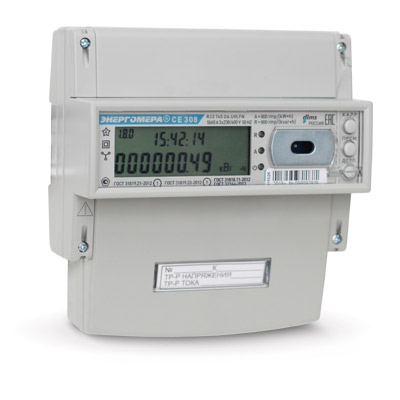

Счетчик электроэнергии трехфазный многофункциональный

CE308-R33 DLMS

Счетчик является трехфазным многофункциональным, предназначен для измерения активной и реактивной электрической энергии в трехфазных четырехпроводных цепях переменного тока. Организации многотарифного учета электроэнергии, измерения и ведения массивов параметров трехфазной сети, а также передачи данных в составе АИИС КУЭ.

Другие исполнения корпуса: R32, S31, S34

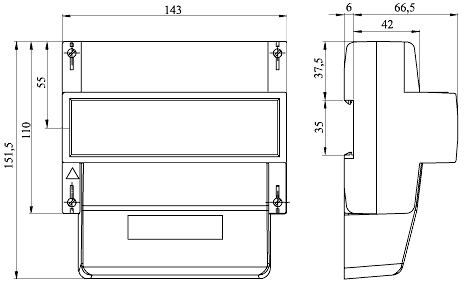

Габаритные размеры


Нормативно–правовое обеспечение

  • Соответствует ГОСТ 31819.22-2012
  • Соответствует ГОСТ 31819.21-2012
  • Соответствует ГОСТ 31818.11-2012
  • Соответствует ГОСТ 31819.23-2012
  • Соответствует ГОСТ 32144-2013
  • Сертифицирован и внесен в Государственный реестр средств измерений РФ.
  • Соответствует требования технического регламента Таможенного Союза (маркирован единым знаком обращения продукции на рынке ТС).

Характеристики надежности

  • Средняя наработка на отказ - 220000 часов.
  • Межповерочный интервал - 16 лет.
  • Средний срок службы - 30 лет.
  • Гарантийный срок (срок хранения и срок эксплуатации суммарно) - 4 года с даты выпуска.

Особенности счетчика:

  • Учет активной и реактивной энергий обоих направлений.
  • Поддержка протоколов обмена ГОСТ IEC 61107-2011 и DLMS/COSEM.
  • Измерение показателей качества электроэнергии по ГОСТ 32144-2013.
  • Механизм гибкой настройки реакции на события, возникающие в счетчике.

Функциональные возможности:

  • Многотарифный учет электроэнергии с широкими возможностями установки тарифных расписаний.
  • Измерение показателей качества электроэнергии:
    • установившееся отклонение напряжения;
    • отклонение частоты сети;
    • длительность и глубина провала напряжения;
    • длительность и максимальное значение перенапряжения;
    • перерывы электроснабжения;
  • Ведение профиля нагрузки, с возможностью настройки типа сохраняемых параметров и времени усреднения.
  • Измерение параметров сети:
    • частоты напряжения;
    • токов;
    • напряжений;
    • углов между током и напряжением;
    • коэффициентов мощности;
    • активной мощности;
    • реактивной мощности;
    • полной мощности.
  • Контроль потребляемой активной мощности.
  • Контроль потребляемой «мгновенной мощности».
  • Контроль потребления активной энергии.
  • Контроль напряжения питающей сети.
  • Контроль частоты сети.
  • Контроль последовательности чередования фаз.
  • Контроль обрыва фазы.
  • Реле сигнализации.
  • Защита от несанкционированного вскрытия (электронные пломбы).
  • Датчик магнитного поля.
  • Ведение ретроспективы учета:
    • Фиксации данных учета (суммарно и по тарифам) для активной и реактивной энергии при смене суток.
    • Фиксации данных учета (суммарно и по тарифам) для активной и реактивной энергии при смене месяцев (с программируемой датой окончания расчетного периода).
    • Фиксации данных учета (суммарно и по тарифам) для активной и реактивной энергии при смене лет.
    • Фиксации данных учета (суммарно и по тарифам) для активной и реактивной энергии по событиям или команде.
  • Управление нагрузкой с использованием внешнего коммутационного устройства.
  • Звуковой сигнал.
  • Самодиагностика.
  • Отображение информации на ЖКИ сопровождаемое кодами OBIS.
Показатели Величины
Класс точности по активной/реактивной энергии 0,5s/0,5; 1/1
Номинальный (максимальный) ток, А 5(10)
Базовые (максимальные) токи, А 5(60); 5(100)
Номинальное фазное/ линейное напряжение, В 3*230/400
Рабочее фазное напряжение (0,6… 1,15)*Uном
Номинальная частота сети, Гц (50±2,5)
Диапазон рабочих температур окружающего воздуха, °С от минус 40 до 70°С
Стартовый ток, мА 5; 10
Полная мощность, потребляемая каждой цепью тока, не более (В*А) 0,1
Полная (активная) мощность (потребляемая каждой цепью напряжения) при номинальном значении напряжения, не более, В*А (Вт) 9(0,8)
Предел основной абсолютной погрешности хода часов, с/сутки ±0,5
Ручная и системная коррекция, хода часов, с ±29
Предел дополнительной температурной погрешности хода часов, с/С*сутки ±0,15 в диапазоне от минус 10 до 45°С
±0,2 в диапазоне от минус 40 до минус 10°С и от 45 до 70°С
Длительность хранения информации при отключении питания, не менее лет 10
Количество тарифов до 8
Количество тарифных зон в сутках до 16
Количество сезонных расписаний в году до 12
Количество исключительных дней до 80
Количество суточных тарифных расписаний до 32
Количество расписаний контроля мощности до 12
Степень защиты по ГОСТ 14254–96 IP50
Время усреднения мощности, мин 1; 2; 3; 4; 5; 6; 10; 12; 15; 20 30, 60
Глубина хранения месячных энергий по тарифам и фазам, месяцев 40
Глубина хранения суточных энергий, накопленных по тарифам и фазам , суток 128
Глубина хранения годовых энергий, накопленных по тарифам и фазам, лет 10
Глубина хранения месячных максимумов мощности по трем зонам контроля, месяцев 13
Масса счетчика, не более, кг 1
Габаритные размеры (длина; ширина; высота) не более, мм 151,5 х 143 х 72,5
113 х 143 х 72,5 – с укороченной крышкой

СЕ308 R33 . X X X . X X . X DLMS


Обозначение встроенного модуля связи, при его наличии, в соответствии с нормативно–технической документацией на модуль (для исполнений P, R1, R2) и обозначение протокола
Дополнительные функции:
S– Реле сигнализации;
Y– 2 направления учета;
UПоказатели качества электроэнергии;
V – Электронные пломбы;
F– Датчик магнитного поля;
L– Подсветка ЖКИ;
N– Внешнее питание интерфейса
Z– С расширенным набором данных
Интегрированные интерфейсы связи:
O- Оптический интерфейс;
A– RS485
Базовый (максимальный) ток:
3– 5(10) А
5– 5(60) А
6– 5(100) А
Номинальное напряжение:
4– 3х230/400 В
Класс точности по активной/реактивной энергии:
5– 0,5s/0,5
7– 1/1
Тип корпуса:
R33– для установки на DIN-рейку
