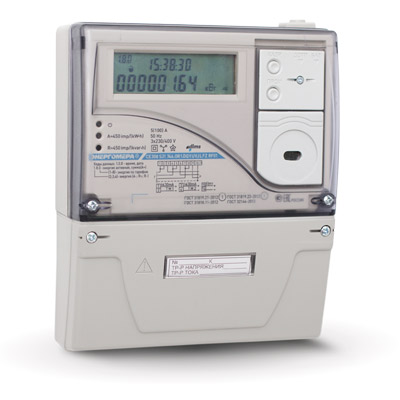

Счетчик электроэнергии трехфазный многофункциональный

CE308-S31  DLMS

Счетчик является трехфазным, трансформаторного или непосредственного включения (в зависимости от варианта исполнения) и предназначен для измерения активной и реактивной электрической энергии в трехфазных четырехпроводных цепях переменного тока, организации многотарифного учета электроэнергии, измерения и ведения массивов параметров трехфазной сети. Может использоваться в АСКУЭ.

Нормативно-правовое обеспечение

  • Соответствует ГОСТ 31819.22-2012
  • Соответствует ГОСТ 31819.21-2012
  • Соответствует ГОСТ 31818.11-2012
  • Соответствует ГОСТ 31819.23-2012
  • Соответствует ГОСТ 32144-2013
  • Сертифицирован и внесен в Государственный реестр средств измерений РФ.
  • Соответствует требования технического регламента Таможенного Союза (маркирован единым знаком обращения продукции на рынке ТС).

Характеристики надежности

  • Средняя наработка на отказ - 220000 часов.
  • Межповерочный интервал - 16 лет.
  • Средний срок службы - 30 лет.
  • Гарантийный срок (срок хранения и срок эксплуатации суммарно) - 4 года с даты выпуска.

Особенности счетчика

  • Учет активной и реактивной энергий обоих направлений.
  • Поддержка протоколов обмена ГОСТ IEC 61107-2011 и DLMS/COSEM.
  • Измерение показателей качества электроэнергии по ГОСТ 32144-2013.
  • Механизм гибкой настройки реакции на события, возникающие в счетчике.

Функциональные возможности:

  • Многотарифный учет электроэнергии с широкими возможностями установки тарифных расписаний.
  • Измерение показателей качества электроэнергии:
    • установившееся отклонение напряжения;
    • отклонение частоты сети;
    • длительность и глубина провала напряжения;
    • длительность и максимальное значение перенапряжения;
    • перерывы электроснабжения;
  • Ведение профиля нагрузки, с возможностью настройки типа сохраняемых параметров и времени усреднения.
  • Измерение параметров сети:
    • частоты напряжения;
    • токов;
    • напряжений;
    • углов между током и напряжением;
    • коэффициентов мощности;
    • активной мощности;
    • реактивной мощности;
    • полной мощности.
  • Контроль потребляемой активной мощности.
  • Контроль потребляемой «мгновенной мощности».
  • Контроль потребления активной энергии.
  • Контроль напряжения питающей сети.
  • Контроль частоты сети.
  • Реле сигнализации.
  • Защита от несанкционированного вскрытия (электронные пломбы).
  • Датчик магнитного поля.
  • Ведение ретроспективы учета:
    • Фиксации данных учета (суммарно и по тарифам) для активной и реактивной энергии при смене суток.
    • Фиксации данных учета (суммарно и по тарифам) для активной и реактивной энергии при смене месяцев (с программируемой датой окончания расчетного периода).
    • Фиксации данных учета (суммарно и по тарифам) для активной и реактивной энергии при смене лет.
    • Фиксации данных учета (суммарно и по тарифам) для активной и реактивной энергии по событиям или команде.
  • Управление нагрузкой с использованием внешнего коммутационного устройства.
  • Звуковой сигнал.
  • Самодиагностика.
  • Отображение информации на ЖКИ сопровождаемое кодами OBIS.
Показатели Величины
Класс точности по активной/реактивной энергии 0,5s/0,5; 1/1
Номинальный (максимальный) ток, А 5(10)
Базовый (максимальный) ток, А 5(100)
Номинальное фазное/ линейное напряжение, В 3*57,7/100 или 3*230/400
Рабочее фазное напряжение [0,6… 1,15]*Uном для 230 В
[0,75… 1,15]*Uном для 57,7 В
Номинальная частота сети, Гц (50±2,5)
Диапазон рабочих температур окружающего воздуха, °С от минус 40 до 70°С
Стартовый ток, мА 5; 10
Полная мощность, потребляемая каждой цепью тока, не более (В*А) 0,1
Полная (активная) мощность (потребляемая каждой цепью напряжения) при номинальном значении напряжения, не более, В*А (Вт) 9(0,8) – для 230 В
2(0,8) – для 57,7 В
Предел основной абсолютной погрешности хода часов, с/сутки ±0,5
Ручная и системная коррекция, хода часов, с ±29
Предел дополнительной температурной погрешности хода часов, с/С*сутки ±0,15 в диапазоне от минус 10 до 45°С
±0,2 в диапазоне от минус 40 до минус 10°С и от 45 до 70°С
Длительность хранения информации при отключении питания, не менее, лет 10
Количество тарифов до 8
Количество тарифных зон в сутках до 16
Количество сезонных расписаний в году до 12
Количество исключительных дней до 80
Количество суточных тарифных расписаний до 32
Количество расписаний контроля мощности до 12
Степень защиты по ГОСТ 14254–96 IP51
Время усреднения мощности, мин 1; 2; 3; 4; 5; 6; 10; 12; 15; 20 30, 60
Глубина хранения месячных энергий по тарифам и фазам, месяцев 40
Глубина хранения суточных энергий, накопленных по тарифам и фазам , суток 128
Глубина хранения годовых энергий, накопленных по тарифам и фазам, лет 10
Глубина хранения месячных максимумов мощности по трем зонам контроля, месяцев 13
Масса счетчика, не более, кг 1
Габаритные размеры (длина; ширина; высота) не более, мм 215 х 175 х 72

СЕ308 S31 . X X X . X X . X DLMS


Обозначение встроенного модуля связи и обозначение протокола
Дополнительные функции:
S– Реле сигнализации;
Y– 2 направления учета;
UПоказатели качества электроэнергии;
V– Электронные пломбы;
J– Резервный источник питания;
F– Датчик магнитного поля;
L– Подсветка ЖКИ;
Z– С расширенным набором данных
Интегрированные интерфейсы связи:
O– Оптический интерфейс;
A– RS485;
G – GSM/GPRS;
R1– RF433 со встроенной антенной;
R2– RF433 со внешней антенной;
P– PLC;
N–Ethernet
Базовый (максимальный) ток:
3– 5(10) А
6– 5(100) А
Номинальное напряжение:
0– 3х57,7/100 В
4–3х230/400 В
Класс точности по активной/реактивной энергии:
5– 0,5s/0,5
7– 1/1
Тип корпуса:
S31– для установки в щиток
