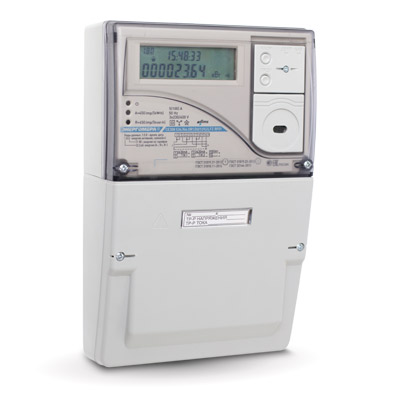

Счетчик электроэнергии трехфазный многофункциональный

CE308-S34  DLMS

Счетчик является трехфазным, непосредственного включения и предназначен для измерения активной и реактивной электрической энергии в трехфазных четырехпроводных цепях переменного тока, организации многотарифного учета электроэнергии, измерения и ведения массивов параметров трехфазной сети,  а также передачи данных по интерфейсам связи  в составе АИИС КУЭ.


Нормативно-правовое обеспечение

  • Соответствует ГОСТ 31819.22-2012
  • Соответствует ГОСТ 31819.21-2012
  • Соответствует ГОСТ 31818.11-2012
  • Соответствует ГОСТ 31819.23-2012
  • Соответствует ГОСТ 32144-2013
  • Сертифицирован и внесен в Государственный реестр средств измерений РФ.
  • Соответствует требования технического регламента Таможенного Союза (маркирован единым знаком обращения продукции на рынке ТС).

Характеристики надежности

  • Средняя наработка на отказ - 220000 часов.
  • Межповерочный интервал - 16 лет.
  • Средний срок службы - 30 лет.
  • Гарантийный срок (срок хранения и срок эксплуатации суммарно) - 4 года с даты выпуска.

Особенности счетчика

  • Учет активной и реактивной энергий обоих направлений.
  • Поддержка протоколов обмена ГОСТ IEC 61107-2011 и DLMS/COSEM.
  • Измерение показателей качества электроэнергии по ГОСТ 32144-2013.
  • Механизм гибкой настройки реакции на события, возникающие в счетчике.
  • Наличие реле управления нагрузкой потребителя.

Функциональные возможности:

  • Многотарифный учет электроэнергии с широкими возможностями установки тарифных расписаний.
  • Измерение показателей качества электроэнергии:
    • установившееся отклонение напряжения;
    • отклонение частоты сети;
    • длительность и глубина провала напряжения;
    • длительность и максимальное значение перенапряжения;
    • перерывы электроснабжения;
  • Ведение профиля нагрузки, с возможностью настройки типа сохраняемых параметров и времени усреднения.
  • Измерение параметров сети:
    • частоты напряжения;
    • токов;
    • напряжений;
    • углов между током и напряжением;
    • коэффициентов мощности;
    • активной мощности;
    • реактивной мощности;
    • полной мощности.
  • Контроль потребляемой активной мощности.
  • Контроль потребляемой «мгновенной мощности».
  • Контроль потребления активной энергии.
  • Контроль напряжения питающей сети.
  • Контроль частоты сети.
  • Реле сигнализации.
  • Защита от несанкционированного вскрытия (электронные пломбы).
  • Датчик магнитного поля.
  • Ведение ретроспективы учета:
    • Фиксации данных учета (суммарно и по тарифам) для активной и реактивной энергии при смене суток.
    • Фиксации данных учета (суммарно и по тарифам) для активной и реактивной энергии при смене месяцев (с программируемой датой окончания расчетного периода).
    • Фиксации данных учета (суммарно и по тарифам) для активной и реактивной энергии при смене лет.
    • Фиксации данных учета (суммарно и по тарифам) для активной и реактивной энергии по событиям или команде.
  • Управление нагрузкой с использованием внешнего коммутационного устройства.
  • Звуковой сигнал.
  • Самодиагностика.
  • Отображение информации на ЖКИ сопровождаемое кодами OBIS.
Показатели Величины
Класс точности по активной/реактивной энергии 1/1
Базовый (максимальный) ток, А 5(100)
Номинальное фазное/ линейное напряжение, В 3*230/400
Рабочее фазное напряжение (0,6… 1,15)*Uном
Номинальная частота сети, Гц (50±2,5)
Диапазон рабочих температур окружающего воздуха, °С от минус 40 до 70°С
Стартовый ток, мА 10
Полная мощность, потребляемая каждой цепью тока, не более (В*А) 0,1
Полная (активная) мощность (потребляемая каждой цепью напряжения) при номинальном значении напряжения, не более, В*А (Вт) 9(0,8)
Предел основной абсолютной погрешности хода часов, с/сутки ±0,5
Ручная и системная коррекция, хода часов, с ±29
Предел дополнительной температурной погрешности хода часов, с/С*сутки ±0,15 в диапазоне от минус 10 до 45°С
±0,2 в диапазоне от минус 40 до минус 10°С и от 45 до 70°С
Длительность хранения информации при отключении питания, не менее, лет 10
Количество тарифов до 8
Количество тарифных зон в сутках до 16
Количество сезонных расписаний в году до 12
Количество исключительных дней до 80
Количество суточных тарифных расписаний до 32
Количество расписаний контроля мощности до 12
Степень защиты по ГОСТ 14254-96 IP51
Время усреднения мощности, мин 1; 2; 3; 4; 5; 6; 10; 12; 15; 20 30, 60
Глубина хранения месячных энергий по тарифам и фазам, месяцев 40
Глубина хранения суточных энергий, накопленных по тарифам и фазам , суток 128
Глубина хранения годовых энергий, накопленных по тарифам и фазам, лет 10
Глубина хранения месячных максимумов мощности по трем зонам контроля, месяцев 13
Масса счетчика, не более, кг 1
Габаритные размеры (длина; ширина; высота) не более, мм 280 х 190 х 86

СЕ308 S34 . X X X . X X . X DLMS


Обозначение встроенного модуля связи и обозначение протокола
Дополнительные функции:
Q– Реле управления нагрузкой потребителя;
Y– 2 направления учета;
D– внешний дисплей;
UПоказатели качества электроэнергии;
V– Электронные пломбы;
J– Резервный источник питания;
F– Датчик магнитного поля;
L– Подсветка ЖКИ;
Z-С расширенным набором данных;
Интегрированные интерфейсы связи:
O– Оптический интерфейс;
A– RS485;
G– GSM/GPRS;
R1– RF433 со встроенной антенной;
R2– RF433 с внешней антенной;
P– PLC;
N–Ethernet
Базовый (максимальный) ток:
6– 5(100) А
Номинальное напряжение:
4- 3х230/400 В
Класс точности по активной/реактивной энергии:
7– 1/1
Тип корпуса:
S34– для установки в щиток








Документация

Руководство по эксплуатацииPDF 3 Mb
Руководство пользователяPDF 17 Mb
ФормулярPDF 589 Kb
Сертификат DLMSPDF 95 Kb
Свидетельство утверждения типа средств измеренийPDF 660 Kb
Сертификат соответствия ТСPDF 109 Kb
Описание типаPDF 8 Mb
Декларация о соответствииPDF 891 Kb
Сертификат об утверждения типа средств измерений (Республика Туркменистан)PDF 550 Kb
Сертификат об утверждения типа средств измерений (Республика Казахстан)PDF 1 Mb
Сертификат об утверждения типа средств измерений (Республика Беларусь)PDF 217 Kb
Сертификат об утверждения типа средств измерений (Республика Киргизия)PDF 718 Kb
Сертификат об утверждения типа средств измерений (Республика Грузия)PDF 88 Kb
Сертификат об утверждения типа средств измерений (Республика Армения)PDF 336 Kb
Сертификат об утверждения типа средств измерений (Республика Таджикистан)PDF 536 Kb

Программное обеспечение

Программа CE GSM Configurator и инструкция по конфигурированию GSM-интерфейса
