Установка для поверки счетчиков электрической энергии

СУ201

ТУ 4381-042-22136119-2007

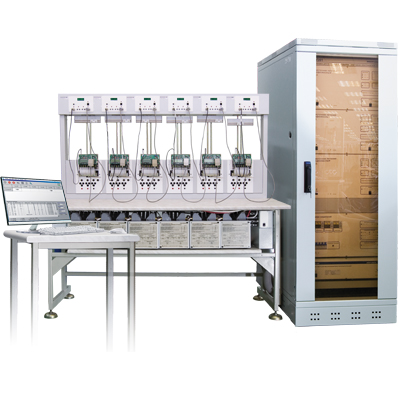

Стационарная установка для проверки однофазных и трехфазных счетчиков электрической энергии, электромеханических (индукционных) и статических (электронных) счетчиков активной и реактивной электрической энергии, в том числе счетчиков, осуществляющих обмен информацией с внешними устройствами по цифровым интерфейсам стандартов EIA RS-232, EIA RS-485 и по оптическому интерфейсу, выполненному в соответствии с ГОСТ Р МЭК 61107-2001. Класс точности поверяемых счетчиков 0,2S; 0,2 и менее точные.


Нормативно-правовое обеспечение

  • Соответствие ГОСТ 22261-94
  • Сертифицирован в России и в Республике Беларусь

Характеристики надежности

  • Интервал между поверками Установки – 2 года.
  • Средняя наработка на отказ с учетом технического обслуживания – не менее 10000 ч.
  • Средний срок службы – не менее 10 лет.

Особенности

  • Установки трехфазного исполнения обеспечивают возможность поверки и калибровки одно- и трехфазных счетчиков, соответствующих ГОСТ Р 52320-2005, ГОСТ Р 52321-2005, ГОСТ Р 52322-2005, ГОСТ Р 52323-2005, ГОСТ Р 52425-2005.
  • Установки могут применяться для поверки и калибровки вольтметров, амперметров, ваттметров, варметров, преобразователей напряжения, преобразователей тока, преобразователей активной и реактивной мощности в диапазоне частот 45-66 Гц.
  • Возможность поверки счетчиков при искаженных сигналах.
  • Количество одновременно поверяемых счетчиков: до 6-48, кратно 6 (в зависимости от количества входящих в состав стендов).
  • Производительность зависит от объема проводимых поверок, от свойств испытуемых счетчиков (особенно в области малых нагрузок) и превышает 150 счетчиков в смену при использовании одного стенда с 6-ю поверочными местами.
  • Величины, погрешности измерений определяются в ручном, полуавтоматическом и автоматическом режимах работы.
  • Питание установки осуществляется от трехфазной четырехпроводной сети переменного тока частотой 50(60) Гц напряжением 3х230/400 В.
  • Дополнительные возможности:
    • поверка однофазных счетчиков с гальванической связью между последовательными и параллельными цепями выполняется с использованием блока гальванической развязки измерительного БГР;
    • Поверка трехфазных счетчиков с гальванической связью между последовательными и параллельными цепями выполняется с использованием трансформаторов тока гальванической развязки;

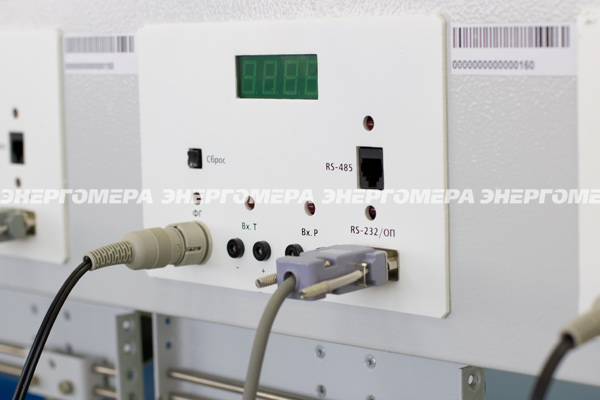

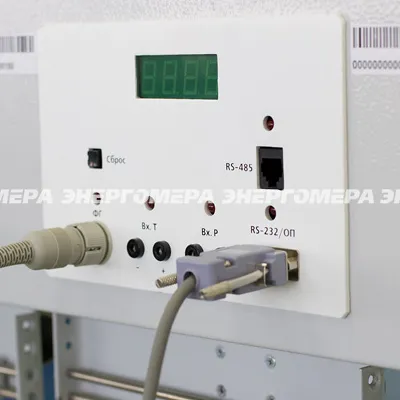

    • возможность обмена информацией с поверяемыми счетчиками по цифровым и оптическому интерфейсам при их автоматической поверке или калибровке;
    • проверка функционирования более 1-го (до 8-ми) электронного испытательного выхода в автоматическом режиме без остановки процесса испытаний, обеспечивается при применении стендов ИНЕС.442293.017-00, ИНЕС.442293.017-01, ИНЕС.442293.019-00, ИНЕС.442293.019-01.
    • Возможна поверка счетчиков при искаженных сигналах/
Показатели Величины
Классы точности поверяемых счетчиков активной и реактивной электрической энергии.
— однофазных с гальванически изолированными параллельными и последовательными цепями:
- СУ201-3-0,10-Х-Х-Х-Х-Х-1;
- СУ201-3-0,05-Х-Х-Х-Х-Х-1;
— однофазных с электрически соединенными параллельными и последовательными цепями:
- СУ201-3-0,10-Х-Х-Х-Х-Х-1;
- СУ201-3-0,05-Х-Х-Х-Х-Х-1;
— трехфазных с гальванически изолированными параллельными и последовательными цепями:
- СУ201-3-0,10-Х-Х-Х-Х-Х-1;
- СУ201-3-0,05-Х-Х-Х-Х-Х-1;
— трехфазных с электрически соединенными параллельными и последовательными цепями:
- СУ201-3-0,10-Х-Х-Х-Х-Х-1;
- СУ201-3-0,05-Х-Х-Х-Х-Х-1.




0,5S; 0,5 и менее точные
0,2S; 0,2 и менее точные


1,0 и менее точные
0,5S; 0,5 и менее точные


0,5S; 0,5 и менее точные
0,2S; 0,2 и менее точные


1,0 и менее точные 0,5S; 0,5 и менее точные
Пределы допускаемых значений основной относительной погрешности в режиме дозирования активной и реактивной энергии , %, при времени выдачи заданного количества энергии не менее 100 с:
- СУ201-3-0,10-Х-Х-Х-Х-Х-1;
- СУ201-3-0,05-Х-Х-Х-Х-Х-1.



±0,10
±0,05
Пределы допускаемых значений погрешности устанавливаемых значений:
— выходного напряжения и силы тока (погрешность относительная), %;
— коэффициентов высших гармонических составляющих фазных сигналов напряжения, сигналов тока (погрешность относительная), %;
— частоты тока первой гармоники выходных сигналов (погрешность абсолютная), Гц;
— угла сдвига фазы первой гармоники выходного сигнала напряжения относительно первой гармоники выходного сигнала тока (погрешность абсолютная), градусов;
— угла сдвига фазы первых гармоник выходных сигналов фазных напряжений друг относительно друга (погрешность абсолютная), градусов:
- СУ201-3-0,10-Х-Х-Х-Х-Х-1;
- СУ201-3-0,05-Х-Х-Х-Х-Х-1;
— угла сдвига фазы первых гармоник выходных сигналов тока друг относительно друга (погрешность абсолютная), градусов:
- СУ201-3-0,10-Х-Х-Х-Х-Х-1;
- СУ201-3-0,05-Х-Х-Х-Х-Х-1;
— коэффициентов активной и реактивной мощностей (погрешность абсолютная).


±0,5

±3,0

±0,01


±0,5



±0,5
±0,5


±0,5
±0,5
±0,02
Погрешность установки выходных напряжений и токов, % от ±0,5
Номинальная частота тока сети питания, Гц 50 или 60
Диапазон изменения выходного фазного напряжения, В:
— СУ201-Х-Х-Х-Х-Х-Х-2-1;
— СУ201-Х-Х-Х-Х-Х-Х-3-1.

3-264
3-300
Диапазон изменения выходного тока, А от 20 до 288
Диапазон выходных токов, А 0,0001-120
Интерфейс обмена:
— с персональным компьютером (ПК);
— с составными частями установок.

RS232
RS422
Коэффициент искажения синусоидальности выходного синусоидального напряжения, %
не более 1
Номинальное значение напряжения сети питания, В: — СУ201-3-0,10-Х-Х-Х-Х-Х-1 (СУ201-3-0,05-Х-Х-Х-Х-Х-1).
3х220/380
Мощность, потребляемая от сети питания, В•А, не более: — СУ201-3-0,10-Х-Х-Х-Х-Х-1 (СУ201-3-0,05-Х-Х-Х-Х-Х-1).
3х3500
Диапазон рабочих температур, °С от +10 до +35
Габаритные размеры составных частей установок, мм, не более:

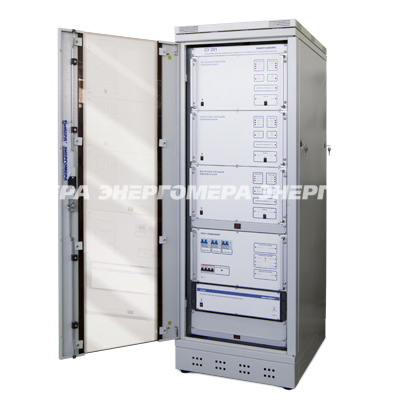

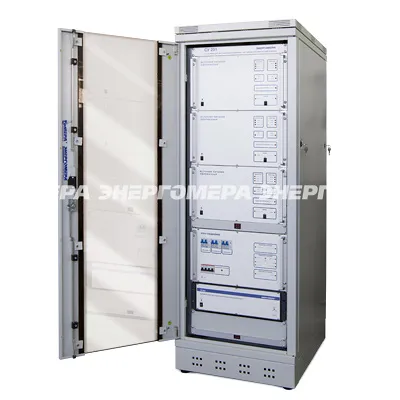

— источник испытательных сигналов СУ201-3-0,10-Х-Х-Х-Х-Х-1 (СУ201-3-0,05-Х-Х-Х-Х-Х-1);
— стенд


600 х 800 х 1700
1600 х 650 х 1800
Масса составных частей установок, кг, не более:
— источник питания (источник испытательных сигналов) СУ201-3-0,10-Х-Х-Х-Х-Х-1 (СУ201-3-0,05-Х-Х-Х-Х-Х-1);
— стенд


240
230
СУ201-Х-Х-Х-Х-Х-Х-Х-Х
Максимальное значение силы выходного тока:
1 – 120 А
Максимальное значение выходного напряжения:
2 – 264 В;
3 – 300 В.
Возможность поочередной работы с двумя группами стендов:
1 – невозможно;
2 – возможно.
Максимальное количество одновременно поверяемых (калибруемых) счетчиков:
06…48 – при применении стендов вида 6ПГ, кратно 6;
10…50 – при применении стендов 10НГ, кратно 10;
06…48 – при применении стендов вида 6НВ, кратно 6.
Вид стендов для навески поверяемых (калибруемых) счетчиков:

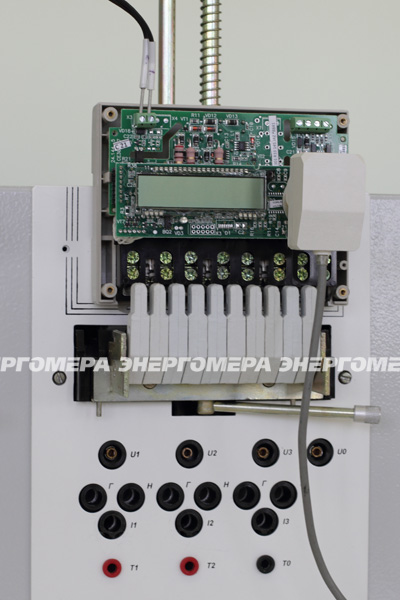

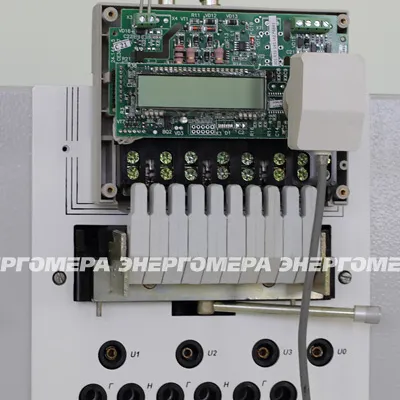

6ПГ – 6 поворотных поверочных мест, контактирующее устройство (КУ) с горизонтальными контактами;
10НГ – 10 неповоротных поверочных мест, КУ с горизонтальными контактами;
6НВ – 6 неповоротных поверочных мест, КУ с вертикальными контактами.
Нормирование погрешностей устанавливаемых значений и измерений характеристик высших гармоник (для одно- и трехфазных установок), а также – погрешностей измерений показателей качества электрической энергии (только для трехфазных установок):
К – погрешности нормируются;
О – погрешности не нормируются.
Основная погрешность установки:
0,05 – ±0,05% (только для трехфазных установок);
0,10 – ±0,10% (только для трехфазных установок).
Вид поверяемых (калибруемых) на установке счетчиков:
3 – одно- и трехфазные (трехфазные установки).

Варианты базовых исполнений

СУ201-3-0,05-К-10НГ-50-1-2-1 СУ201-3-0,05-О-6НГ-24-2-2-1
