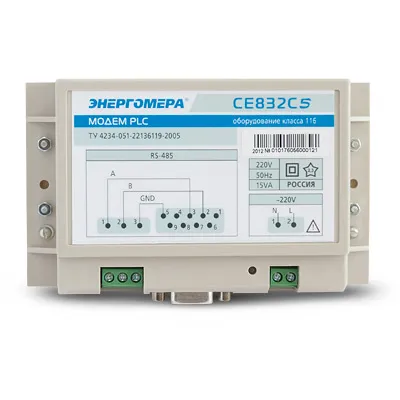

Модем plc PLC модем СЕ832С
Модем plc PLC модем СЕ832С
ТУ 4234-051-46146329-2005
Предназначен для передачи информации по низковольтным электрическим сетям (сети 0,4 кВ) в цифровой форме между счетчиками электроэнергии с модулями PLC и УСПД164-01 или компьютером с программой «AdminTools».
Документация
Руководство по эксплуатации
Дилеры и представители компании есть во всех регионах РФ и ближнего зарубежья
Где купитьФункциональные характеристики
- Скорости передачи информации по низковольтной электрической сети, бит/с – до 360.
- Скорость обмена по цифровым интерфейсам, бит/с – 2400.
- Количество уровней ретрансляции – до 7.
- Режим передачи данных по низковольтной сети- пакетный, полудуплексный.
- Вид аппаратного подключения:
- Цифровые интерфейсы RS-485, RS-232C – соединитель типа Dsub (розетка, 9 контактов), блок наборных зажимов (3 контакта);
- Подключение к низковольтной электрической сети – блок наборных зажимов (2 контакта).
Эксплуатационные ограничения
- PLC модемы предназначены для однофазного подключения.
- Длина соединительного кабеля между модемом СЕ832С3 и УСПД164-01 не должна превышать 3м.
Особенности
- В зависимости от типа цифрового последовательного интерфейса модем имеет два исполнения:
- CE832C3 - с интерфейсом RS-232C;
- CE832C4, C5 - с интерфейсом RS-485.
- Логическая организация сетей:
- простые одноранговые сети, адресная передача информации;
- Формат байта при обмене по цифровым интерфейсам -8 бит данных, 2 стоповых бита без контроля четности.
- Конструкция модема обеспечивает возможность крепления на DIN-рейку (DIN EN 50022-35*7,5).
Примечания
PLC – Power Line Communication – связь по низковольтной электрической сети.Документация
| Руководство по эксплуатации | PDF 551 Kb |
| Формуляр | PDF 2 Mb |
Программное обеспечение
| Программа для настройки PLC Модемов PLCTools | ZIP 522 Kb |
| Программа для конфигурирования PLC-сети RouterTool | ZIP 173 Kb |
