Счетчик электроэнергии СЕ207 R7 — это однофазный многофункциональный прибор учета непосредственного включения, предназначенный для учета активной и реактивной энергии в двух направлениях и организации многотарифного учета электрической энергии в однофазных цепях переменного тока.
Данная инструкция поможет вам быстро и правильно снять показания с прибора.
Где и что отображается на экране счетчика

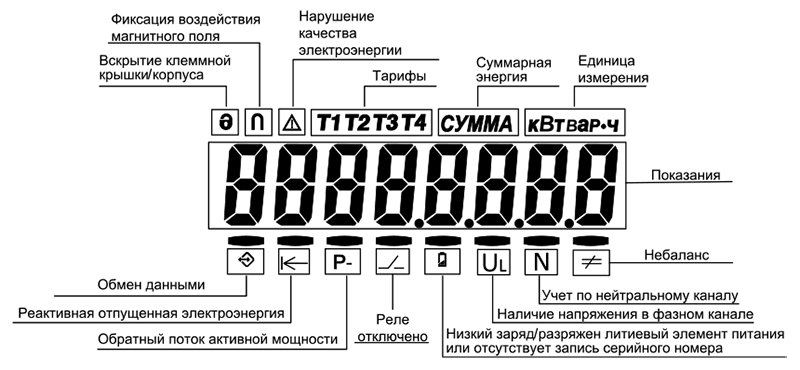

На лицевой панели счетчика СЕ207 R7 расположен жидкокристаллический индикатор (ЖКИ), на котором попеременно отображаются различные данные: показания энергии, напряжение, ток, дата, время и другая служебная информация.
Информация на экране меняется автоматически (в режиме автопрокрутки) или вручную — с помощью кнопки «КАДР», расположенной на корпусе.
Как снять показания энергии: пошаговая инструкция
Шаг 1: Определите, какие показания вам нужны
Счетчик СЕ207 R7 учитывает:
– Активную энергию двух направлений «А+», «А-» (в кВт·ч);
– Реактивную энергию двух направлений «R+», «R-» (в кВар·ч).
Показания учитываются по тарифам и суммарно.
Обычно для передачи в энергосбытовую компанию требуется активная потребленная энергия (А+).

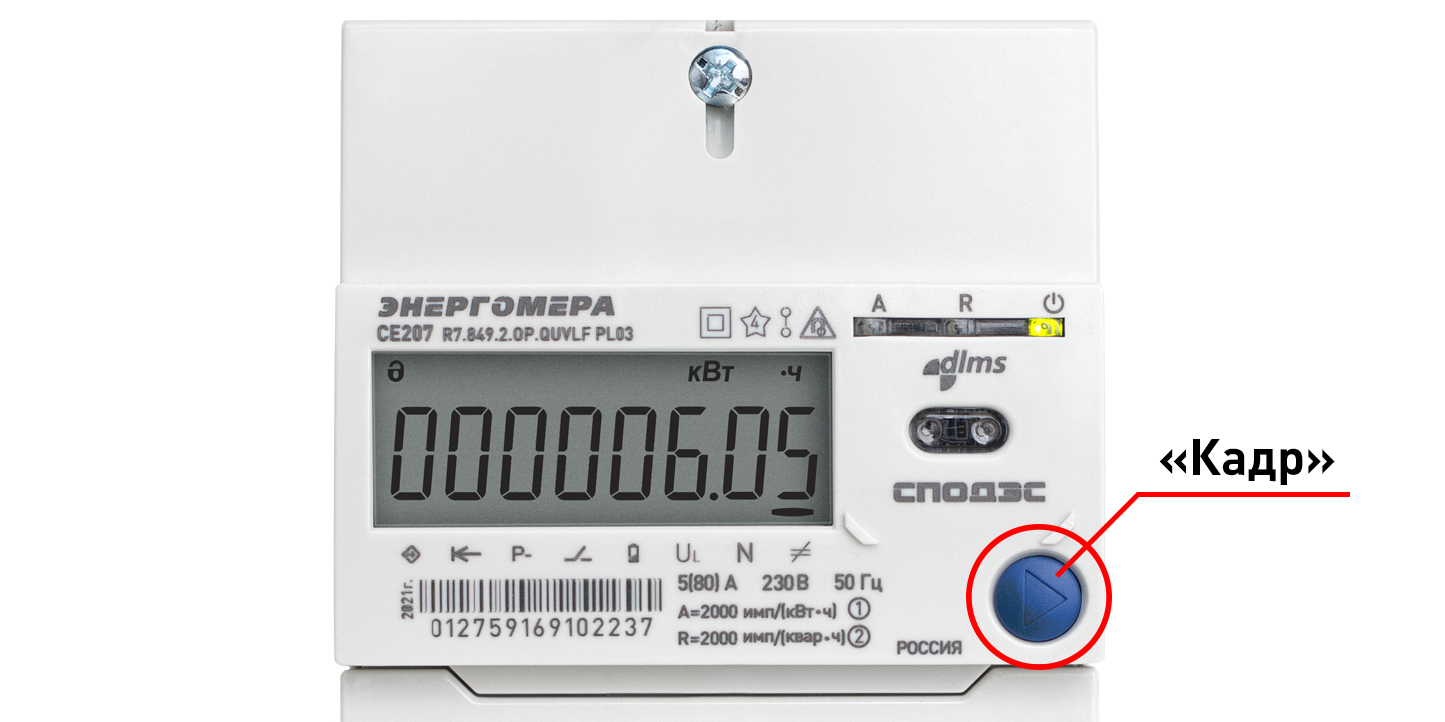

Шаг 2: Используйте кнопку «КАДР» для переключения экранов
- Короткое нажатие (менее 1 секунды) — переключает данные внутри одной группы (например, между тарифами).
- Длинное нажатие (более 2 секунды) — переключает между группами данных (например, с энергии на напряжение).
Шаг 3: Найдите нужный экран с показаниями

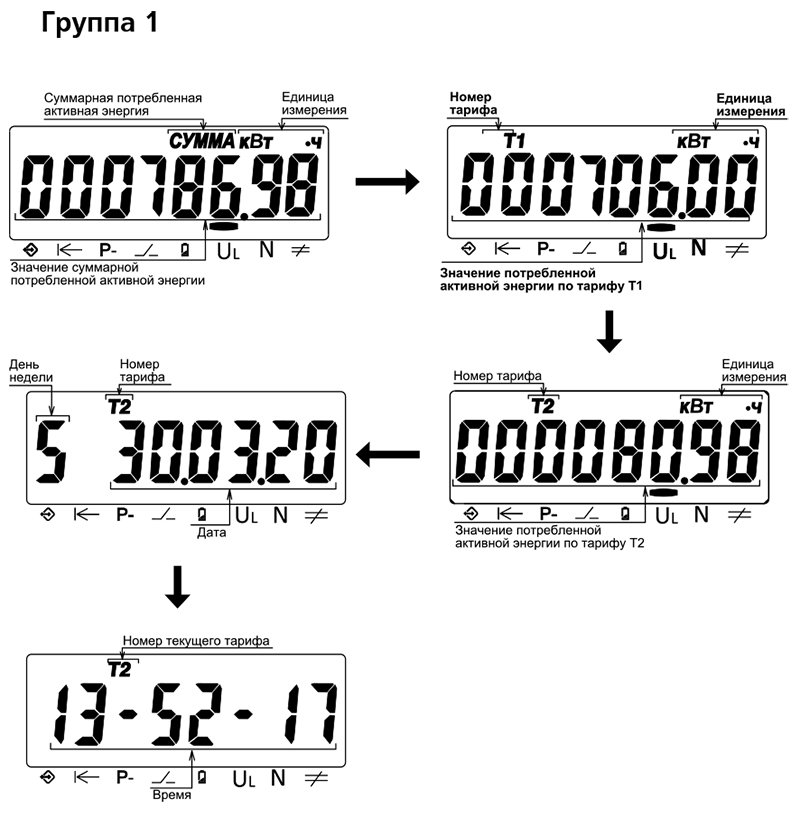

Показания энергии отображаются в Группе 1.
Примеры отображаемой информации:
text
А+ 001235.41 кВт·ч
Т1 000456.12 кВт·ч
Т2 000389.05 кВт·ч
Здесь:
- А+ — общее потребление
- Т1, Т2 — потребление по тарифам (если у вас многотарифный учёт)
Шаг 4: Запишите показания
Запишите числа до запятой (целые кВт·ч). Дробная часть (после запятой) обычно не передаётся.
Например, если на экране:
А+ 001235.41 кВт·ч → передайте значение 1235 кВт·ч.
Другие полезные данные, которые можно посмотреть
С помощью кнопки «КАДР» вы также можете посмотреть:
- Дату и время — в Группе 1
- Напряжение и ток — в Группе 3
- Мощность (активная, реактивная) — в Группе 4
- Состояние реле управления нагрузкой (РУН) — в Группе 5
- Статус связи (если есть модуль GSM, PLC и др.) — в Группе 6.
Что делать, если экран не переключается или не подсвечивается
- Если экран погас — нажмите любую кнопку для его активации.
- Если подсветка не работает — возможно, она отключена в настройках или настроена на временное включение.
- Если данные не меняются — проверьте, не активирован ли режим «По кнопке», при котором автопрокрутка отключена.
Как передать показания удалённо (если настроен удалённый сбор)
Если ваш счётчик подключён к системе удалённого сбора данных (ИСУЭ на базе каналов связи GSM, PLC и т.д.), показания могут передаваться автоматически. Состояние связи можно проверить в Группе 6 на экране.
Важно! Не вскрывайте счётчик — это приведёт к срабатыванию электронной пломбы и фиксации события в журнале.
Заключение
Снять показания со счётчика СЕ207 R7 просто: используйте кнопку «КАДР» для переключения экранов, найдите строку с А+ (активная потреблённая энергия) и запишите целое число до запятой. Если у вас многотарифный учёт — передайте показания по каждому тарифу.
Если у вас возникли трудности или на экране отображаются непонятные символы — обратитесь к руководству пользователя или в службу поддержки «Энергомера» по телефону 8-800-200-75-27
