Настройка канала связи счетчика СЕ207 R7 «Энергомера» в программе AdminTools: детальное руководство

Настройка канала связи — первый и самый важный шаг для работы со счетчиком в программе AdminTools. От правильности этих настроек зависит успешность подключения, опроса и конфигурирования прибора. В этой статье мы разберем все варианты настройки для разных интерфейсов.

Шаг 1: Открытие окна настройки каналов связи

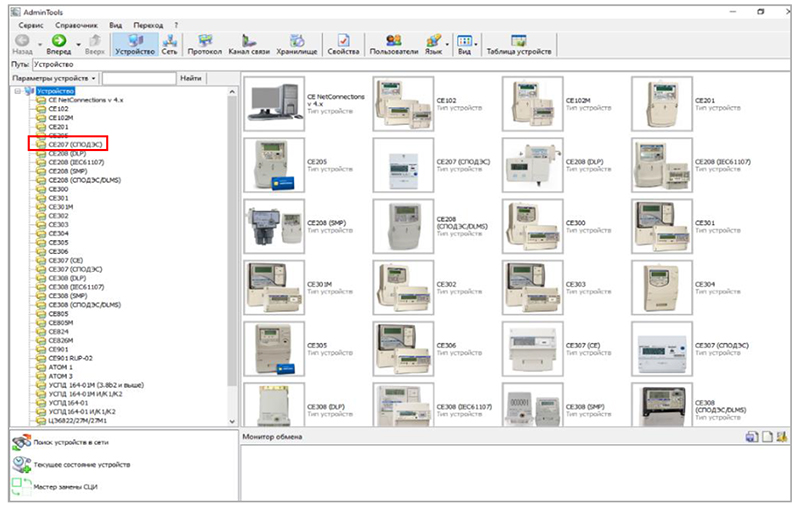

1. Запустите программу AdminTools.

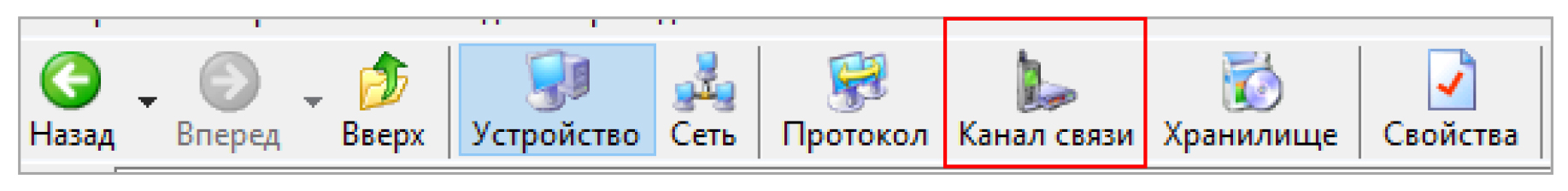

2. В главном окне на панели инструментов найдите и нажмите кнопку «Канал связи».

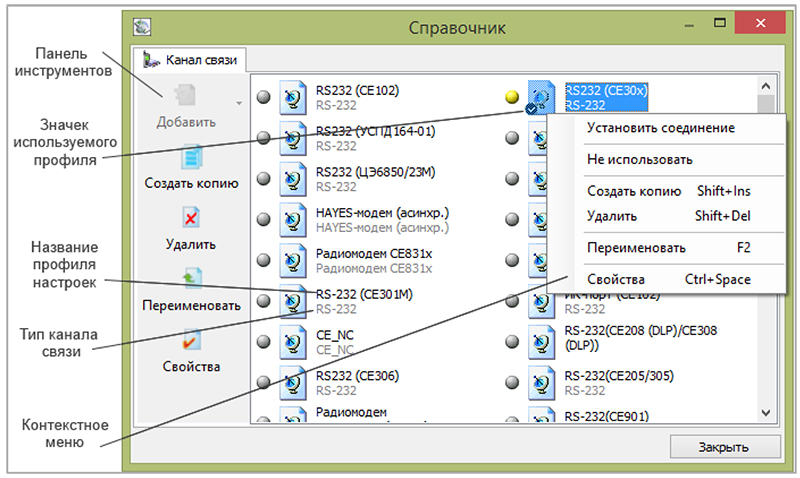

3. Откроется окно «Справочник» со списком предустановленных профилей подключения.

Шаг 2: Выбор и настройка профиля в зависимости от интерфейса

Выбор профиля строго зависит от типа интерфейса, через который вы подключаетесь к счетчику.

Вариант 1: Оптический порт (Оптопорт)

• Выбираемый профиль: RS-232
• Необходимое оборудование: Оптическая головка, подключенная к COM-порту ПК (через адаптер USB-COM).
• Настройки
• Последовательный порт: Выберите COM-порт, к которому подключена оптическая головка (Номер COM-порта, к которому подключена оптическая головка необходимо посмотреть в диспетчере устройств).
• Скорость, бит/с: Должна совпадать со скоростью, установленной в счетчике (по умолчанию 9600).
• Биты данных: 8.
• Стоповые биты: 1.
• Управление RTS: Выключено.
• Обработка "ЭХО": Выключено.

Вариант 2: Интерфейс RS-485

• Выбираемый профиль: RS-485
• Необходимое оборудование: Адаптер RS-485/USB или RS-485/RS-232
• Настройки: Аналогичны настройкам для RS-232. Ключевой параметр — правильный выбор COM-порта, к которому подключен ваш адаптер (необходимо посмотреть в диспетчере устройств).

Вариант 3: Ethernet

• Выбираемый профиль: TCP/IP
• Настройки.
• IP-адрес или Хост: Введите IP-адрес счетчика в сети или адрес промежуточного сервера (шлюза). Если счетчик получает IP по DHCP, его нужно предварительно узнать через утилиту CE PortScan.
• Порт: TCP-порт: Сетевой порт, на котором счетчик ожидает входящие соединения. По умолчанию для протоколов СПОДЭС/DLMS используется порт 4059.
• Тайм-аут подключения: Рекомендуется 5000-10000 мс.

Вариант 4: GSM/GPRS (через сервер CE-NetConnections)

• Выбираемый профиль: CE_NC
• Настройки.
• IP-адрес/Хост: Адрес сервера CE_NC (например, nc.energomera.ru).
• Порт: Порт сервера CE_NC (уточняется у поставщика услуги).
• Имя пользователя и пароль: Данные для авторизации на сервере CE_NC.
• Серийный номер или Системный адрес: Обязательно укажите либо серийный номер вашего счетчика, либо его уникальный адрес, присвоенный на сервере CE_NC.
• Время ожидания ответа от сервера, с: 30.

Вариант 5: PLC (Power Line Communication)

• Выбираемый профиль: Прямой доступ через СЕ805M.
• Настройки: Обычно требуют указания COM-порта, к которому подключен модем-концентратор PLC (CE805M).

Вариант 6: Радиоинтерфейс LoRa (LPWAN)

• Выбираемый профиль: TCP/IP
• Особенность: Счетчик подключается не напрямую, а через серверное ПО LPWAN.Metering.
• Настройки: В поле IP-адрес/Хост указывается адрес сервера LPWAN.Metering. Дальнейшая маршрутизация запроса к конкретному счетчику происходит на стороне сервера. Для настройки требуется доступ к веб-интерфейсу LPWAN.Metering.

Шаг 3: Активация и тест выбранного профиля

1. После ввода всех параметров в окне настроек профиля нажмите кнопку «ОК».
2. Вернувшись в окно «Справочник», кликните правой кнопкой мыши по только что настроенному профилю.
3. В контекстном меню выберите команду «Использовать» или «Установить соединение». Профиль будет активирован. Цвет индикатора слева от пиктограммы канала связи должен изменить цвет с желтого на зеленый.
4. Закройте окно «Справочник».

Шаг 4: Настройка протокола обмена.

Канал связи настроен, но этого недостаточно. Теперь нужно убедиться, что настройки протокола обмена соответствуют настройкам в счетчике.

1. На панели инструментов нажмите кнопку «Протокол».
2. Убедитесь, что выбран протокол  «DLMS» (для обмена по современному стандарту СПОДЭС).
3. Дважды кликните по нему или нажмите «Свойства».
4. Проверьте ключевые параметры:
   • Коммуникационный профиль: Для проводных интерфейсов (оптопорт, RS-485, PLC) — HDLC. Для сетевых (Ethernet, GSM, LoRa) — TCP (UDP).
   • Скорость обмена: Должна совпадать со скоростью, указанной в настройках канала связи и установленной в счетчике.
   • Тайм-аут для HDLC: Не менее 3 с.
   • Тайм-аут для TCP/UDP: Не менее 10 с.
5. Сохраните изменения в настройках протокола.

Шаг 5: Завершение подключения – авторизация

Теперь, когда канал и протокол настроены, можно подключиться к счетчику:

1. В главном окне AdminTools в поле «Адрес устройства» введите:
   • Для оптопорта: 16
   • Для RS-485: Последние 5 цифр серийного номера счетчика (если адрес не менялся).
   • Для сетевых интерфейсов: адрес счетчика в сети.
2. В поле «Пароль доступа» введите пароль в зависимости от уровня доступа:
   • Для чтения показаний («Считыватель»): по умолчанию 12345678
   • Для полной настройки («Конфигуратор»): по умолчанию 1234567812345678
3. Нажмите кнопку «Подключиться» (обычно зеленая стрелка или значок подключения). При успешной авторизации в левой части окна развернется древовидная структура объектов вашего счетчика СЕ207 R7.

Типичные ошибки и их решение при настройке канала

Полезные советы

1. Создавайте и сохраняйте профили. Для каждого объекта или типа подключения создайте отдельный профиль с понятным именем (например, «Щит_1_RS-485» или «Счетчик_12345_GSM»). Это сэкономит время при повторных подключениях.
2. Бытовой потребитель это 146% сделать не сможет. Да это и не нужно. Лишняя информация.
3. Проверка связи через ЖКИ. На дисплее счетчика в Группе 6 можно посмотреть статус модуля связи (например, уровень сигнала GSM, активность порта), что помогает в диагностике.

Правильная и внимательная настройка канала связи в AdminTools — залог стабильной и беспроблемной работы с вашим счетчиком СЕ207 R7 на всем сроке его эксплуатации.

Все настройки по умолчанию и возможные значения параметров приведены в Разделах 6.1 и 6.4 Руководства по эксплуатации.
