Описание отображаемой информации на ЖКИ счётчика СЕ207 R7: путеводитель по экрану

Жидкокристаллический индикатор (ЖКИ) счётчика СЕ207 R7 — это ваш главный источник информации о потреблении электроэнергии и состоянии сети. В этой статье мы разберёмся, какая информация появляется на экране, как её понимать и как настроить отображение под свои нужды.

Что и в каком порядке отображается на экране?

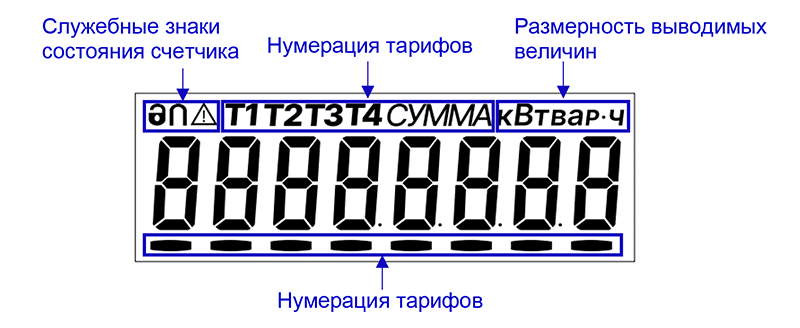

Информация на ЖКИ организована в группы и кадры. Каждый кадр — это один параметр (например, напряжение) или набор значений (например, энергия по тарифам).

Есть два основных режима просмотра:

1. Автопрокрутка — экран автоматически переключает кадры через заданный интервал (от 5 до 30 секунд). Удобно для общего обзора.
2. По кнопке (ручной режим) — вы сами переключаете кадры с помощью кнопки «КАДР».
   • Короткое нажатие — переход к следующему кадру в группе.
   • Длинное нажатие (более 2 сек) — переход к следующей группе параметров.

По умолчанию информация сгруппирована следующим образом:

Группа 1: Основная информация

Здесь отображаются самые важные для пользователя данные. Кадры в этой группе включают:

• Активную энергию двух направлений «А+», «А-» (в кВт·ч), (Показания учитываются по тарифам и суммарно);
• Реактивную энергию двух направлений «R+», «R-» (в кВар·ч),, (Показания учитываются по тарифам и суммарно);
• Дату;
• Время.

Группа 2: Энергия за прошлый месяц

Отображаются финальные показания энергии на конец предыдущего месяца (расчётного периода). Полезно для сверки с квитанциями.

Группа 3: Параметры сети (мгновенные значения)

• Напряжение (В) — текущее напряжение в вашей сети.
• Сила тока (А) — ток в фазном и нулевом проводе.
• Частота сети (Гц) — частота переменного тока (в норме ~50 Гц).

Группа 4: Мощность (мгновенные значения)

• Активная мощность (кВт) — мощность, которая непосредственно совершает полезную работу (нагревает, светит, вращает).
• Реактивная мощность (кВАр) — мощность, связанная с созданием электромагнитных полей.
• Полная мощность (кВА) — суммарная мощность в цепи.,

Группа 5: Состояние реле

Показывает статус встроенных устройств управления (если они есть в вашей модели):

• Реле управления нагрузкой (РУН) — состояние («вкл»/«выкл»).
• Реле сигнализации — их статус.

Группа 6: Статус связи

Отображает состояние коммуникационных модулей (GSM, PLC, радиоинтерфейс), если они установлены. Показывает, активен ли канал связи с системой удалённого сбора данных.

Как настроить отображение под себя?

Вы можете сами выбрать, какие именно параметры и в каком порядке будут показываться на экране. Для этого используется специальное программное обеспечение AdminTools, подключаемое к счётчику через оптический порт. В настройках ЖКИ можно:

• Включить или выключить отображение целых групп (например, убрать данные по реактивной энергии, если они вам не нужны).
• Настроить список «Автопрокрутки» — выбрать до 32 параметров, которые будут циклически сменять друг друга. Можно добавить только нужное: напряжение, ток, основную энергию.
• Выбрать режим отображения при отключении питания — какие данные будут показываться при нажатии кнопки, когда счётчик не подключён к сети (питание от внутренней батареи).

Пиктограммы и индикаторы:

• Символ молнии или UL — показывает наличие сетевого напряжения. Мигает при отклонении напряжения от нормы.
• Символ магнита — появится при воздействии сильного магнитного поля на счётчик (попытка вмешательства в работу).
• Символ открытого замка/крышки — указывает на вскрытие клеммной крышки или корпуса.
• Символ разряженной батарейки — низкий заряд встроенного литиевого элемента питания (отвечает за часы и память при отключении сети).
• Маркер --/-- — мигает, если обнаружен ток в цепи при выключенном реле управления нагрузкой (РУН).

Практические советы пользователю.

1. Для передачи показаний обычно достаточно данных из Группы 1 — строка «А+» (потреблённые кВт·ч).
2. Если хотите проверить напряжение в сети — перейдите в Группу 3.
3. Если на экране постоянно мигает символ магнита или открытой крышки — это серьёзный сигнал. Возможно, была попытка несанкционированного вмешательства в работу счётчика. Свяжитесь с обслуживающей организацией.
4. Если экран гаснет — просто нажмите кнопку «КАДР». Подсветка может быть настроена на отключение для экономии энергии.
5. Контроль параметров качества электроэнергии (ПКЭ): При обнаружении выхода измеряемых параметров за границы допустимых значений (в частности, снижение напряжения менее 200 В или отклонение частоты от номинального значения 50 Гц) необходимо зафиксировать данные нарушения и направить рекламацию (заявку) в адрес энергоснабжающей или сетевой организации.

ЖКИ счётчика СЕ207 R7 — это информационный центр, который помогает не только контролировать расход энергии, но и следить за качеством электропитания и исправностью самого прибора. Понимание значений на экране делает вас более осведомлённым и ответственным потребителем электроэнергии.

Ознакомиться с полным перечнем отображаемых параметров и их описанием можно в Руководстве пользователя СЕ207 R7.
