ТУ 27.12.10.110–140–63919543-2021

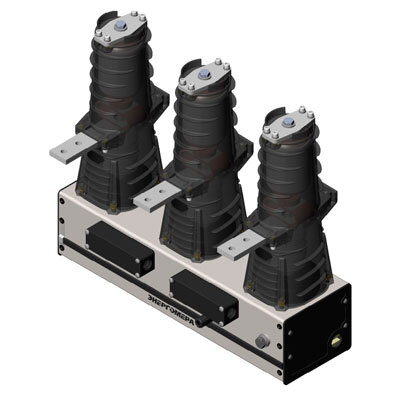

Вакуумный выключатель ВВ-ENRG-10 с электромагнитным приводом предназначен для проведения тока в номинальном режиме, защиты персонала и оборудования от токов перегрузки и короткого замыкания в электрических цепях с номинальным током до 1 000 А и классом напряжения 10 кВ.

Артикул: 117003001109000

Габаритные размеры

Фотогалерея

Нормативно-правовое обеспечение

  • ГОСТ Р 52565-2006 «Выключатели переменного тока на напряжения от 3 до 750 кВ».

Область применения

Эксплуатация в сетях трехфазного переменного тока с номинальным напряжением 10 кВ с изолированной или заземленной через дугогасящий реактор или резистор нейтралью.

Конструктивные особенности

  • Специальное конструктивное решение позволяет устанавливать ВВ-ENRG-10 в любом пространственном положении, что дает широкие возможности для применения выключателей при реализации программ ретрофита.
  • Благодаря компактным габаритным размерам и малому весу, установка выключателей серии ВВ-ENRG-10 возможна во все типы камер сборных одностороннего обслуживания (КСО) и комплектных распределительных устройств (КРУ).

Условия эксплуатации

Работа при следующих условиях окружающей среды:

  • высота установки над уровнем моря – не более 1 000 м
  • рабочий диапазон температур окружающего воздуха от –55 до +45 °С
  • относительная влажность воздуха – 100% при температуре +25 °С

Гарантии

  • Срок гарантии – 7 лет со дня ввода в эксплуатацию, но не более 8 лет со дня отгрузки предприятием-изготовителем.
  • Срок службы - не менее 30 лет.

Преимущества

  • Соответствуют требованиям ГОСТ Р 52565-2006.
  • Минимальные массогабаритные показатели в своем классе: вес коммутационного модуля 28-32 кг.
  • Надежная работа в условиях повышенной вибрации. Стойкость к механическим воздействиям и вибрациям по группе М6.
  • Широкий диапазон рабочих температур.
  • Длительная и надежная работа оборудования: коммутационный ресурс – 50 000 циклов.
  • Быстрый и простой монтаж за счет сниженного веса коммутационного модуля.
  • Малогабаритный блок управления с возможностью питания от токовых цепей.
  • Сохранение работоспособности и способности выполнения операций отключения – 120 секунд и операции включения в течение 1 минуты после потери оперативного питания.
  • Не требует установки радиаторов в месте присоединения выводов к токоведущим шинам при токе 1 000 А.
  • Быстродействие: время отключения – 25 мс, время включения 35 мс.
  • Межполюсное расстояние: 150, 200, 210, 250 мм.
Наименование параметра Значение параметра
Номинальное напряжение, кВ 10
Наибольшее рабочее напряжение, кВ 12
Номинальный ток, А 1000
Номинальный ток отключения, кА 20

Нормированные параметры сквозных токов короткого замыкания:
- ток электродинамической стойкости, кА 51
- ток термической стойкости, кА 20
- время протекания тока короткого замыкания, с 3

Диапазон номинального напряжения цепей управления:
- для переменного тока 24-230
-для постоянного тока 24-230

Испытательные напряжения изоляции главной цепи, кВ:
- одноминутное, частотой 50 Гц 42
- грозовой импульс 1,2/50 мкс 75

Собственное время отключения, мс, не более		 25
Собственное время включения, мс, не более 35
Полное время отключения, мс, не более 30
Разновременность замыкания/размыкания контактов при включении, мс, не более 4
Разновременность замыкания/размыкания контактов при отключении, мс, не более 3
Механический ресурс (количество циклов ВО), не менее 50 000
Коммутационный ресурс (количество циклов ВО) при номинальном токе отключения, не менее 25
Гарантийный срок, лет 7
Срок службы до списания, лет, не менее 30

BB-ENRG-10-20/1000-150.01 У2 (CM-ENRG-01

Выключатель BB-ENRG-10-20/1000-150.01 У2 (Модуль CM-ENRG-01)

Технические характеристики модификации:
10Номинальное напряжение, В10 000
У2Климатическое исполнениедля размещения в укрытиях
CM-ENRG-01Тип модуля управленияCM-ENRG-01
01Расположение токоведущих шин01
150Межфазное расстояние, мм150
1000Номинальный ток , А1000
20Номинальный ток отключения, кА20

BB-ENRG-10-20/1000-150.01 У2(CM-ENRG-02)

Выключатель BB-ENRG-10-20/1000-150.01 У2 (Модуль CM-ENRG-02)

Технические характеристики модификации:
10Номинальное напряжение, В10 000
У2Климатическое исполнениедля размещения в укрытиях
CM-ENRG-02Тип модуля управленияCM-ENRG-02
01Расположение токоведущих шин01
150Межфазное расстояние, мм150
1000Номинальный ток , А1000
20Номинальный ток отключения, кА20

BB-ENRG-10-20/1000-150.02 У2 (CM-ENRG-01

Выключатель BB-ENRG-10-20/1000-150.02 У2 (Модуль CM-ENRG-01)

Технические характеристики модификации:
10Номинальное напряжение, В10 000
У2Климатическое исполнениедля размещения в укрытиях
CM-ENRG-01Тип модуля управленияCM-ENRG-01
02Расположение токоведущих шин02
150Межфазное расстояние, мм150
1000Номинальный ток , А1000
20Номинальный ток отключения, кА20

BB-ENRG-10-20/1000-150.03 У2(CM-ENRG-01)

Выключатель BB-ENRG-10-20/1000-150.03 У2 (Модуль CM-ENRG-01)

Технические характеристики модификации:
10Номинальное напряжение, В10 000
У2Климатическое исполнениедля размещения в укрытиях
CM-ENRG-01Тип модуля управленияCM-ENRG-01
03Расположение токоведущих шин03
150Межфазное расстояние, мм150
1000Номинальный ток , А1000
20Номинальный ток отключения, кА20

BB-ENRG-10-20/1000-150.03 У2(CM-ENRG-02)

Выключатель BB-ENRG-10-20/1000-150.03 У2 (Модуль CM-ENRG-02)

Технические характеристики модификации:
10Номинальное напряжение, В10 000
У2Климатическое исполнениедля размещения в укрытиях
CM-ENRG-02Тип модуля управленияCM-ENRG-02
03Расположение токоведущих шин03
150Межфазное расстояние, мм150
1000Номинальный ток , А1000
20Номинальный ток отключения, кА20

BB-ENRG-10-20/1000-150.04 У2(CM-ENRG-01)

Выключатель BB-ENRG-10-20/1000-150.04 У2 (Модуль CM-ENRG-01)

Технические характеристики модификации:
10Номинальное напряжение, В10 000
У2Климатическое исполнениедля размещения в укрытиях
CM-ENRG-01Тип модуля управленияCM-ENRG-01
04Расположение токоведущих шин04
150Межфазное расстояние, мм150
1000Номинальный ток , А1000
20Номинальный ток отключения, кА20

BB-ENRG-10-20/1000-150.04 У2(CM-ENRG-02)

Выключатель BB-ENRG-10-20/1000-150.04 У2 (Модуль CM-ENRG-02)

Технические характеристики модификации:
10Номинальное напряжение, В10 000
У2Климатическое исполнениедля размещения в укрытиях
CM-ENRG-02Тип модуля управленияCM-ENRG-02
04Расположение токоведущих шин04
150Межфазное расстояние, мм150
1000Номинальный ток , А1000
20Номинальный ток отключения, кА20

BB-ENRG-10-20/1000-150.05 У2(CM-ENRG-01)

Выключатель BB-ENRG-10-20/1000-150.05 У2 (Модуль CM-ENRG-01)

Технические характеристики модификации:
10Номинальное напряжение, В10 000
У2Климатическое исполнениедля размещения в укрытиях
CM-ENRG-01Тип модуля управленияCM-ENRG-01
05Расположение токоведущих шин05
150Межфазное расстояние, мм150
1000Номинальный ток , А1000
20Номинальный ток отключения, кА20

BB-ENRG-10-20/1000-150.05 У2(CM-ENRG-02)

Выключатель BB-ENRG-10-20/1000-150.05 У2 (Модуль CM-ENRG-02)

Технические характеристики модификации:
10Номинальное напряжение, В10 000
У2Климатическое исполнениедля размещения в укрытиях
CM-ENRG-02Тип модуля управленияCM-ENRG-02
05Расположение токоведущих шин05
150Межфазное расстояние, мм150
1000Номинальный ток , А1000
20Номинальный ток отключения, кА20

BB-ENRG-10-20/1000-150.06 У2(CM-ENRG-02)

Выключатель BB-ENRG-10-20/1000-150.06 У2 (Модуль CM-ENRG-02)

Технические характеристики модификации:
10Номинальное напряжение, В10 000
У2Климатическое исполнениедля размещения в укрытиях
CM-ENRG-02Тип модуля управленияCM-ENRG-02
06Расположение токоведущих шин06
150Межфазное расстояние, мм150
1000Номинальный ток , А1000
20Номинальный ток отключения, кА20

BB-ENRG-10-20/1000-200.01 У2 (CM-ENRG-01

Выключатель BB-ENRG-10-20/1000-200.01 У2 (Модуль CM-ENRG-01)

Технические характеристики модификации:
10Номинальное напряжение, В10 000
У2Климатическое исполнениедля размещения в укрытиях
CM-ENRG-01Тип модуля управленияCM-ENRG-01
01Расположение токоведущих шин01
200Межфазное расстояние, мм200
1000Номинальный ток , А1000
20Номинальный ток отключения, кА20

BB-ENRG-10-20/1000-200.01 У2(CM-ENRG-02)

Выключатель BB-ENRG-10-20/1000-200.01 У2 (Модуль CM-ENRG-02)

Технические характеристики модификации:
10Номинальное напряжение, В10 000
У2Климатическое исполнениедля размещения в укрытиях
CM-ENRG-02Тип модуля управленияCM-ENRG-02
01Расположение токоведущих шин01
200Межфазное расстояние, мм200
1000Номинальный ток , А1000
20Номинальный ток отключения, кА20

BB-ENRG-10-20/1000-200.02 У2 (CM-ENRG-01

Выключатель BB-ENRG-10-20/1000-200.02 У2 (Модуль CM-ENRG-01)

Технические характеристики модификации:
10Номинальное напряжение, В10 000
У2Климатическое исполнениедля размещения в укрытиях
CM-ENRG-01Тип модуля управленияCM-ENRG-01
02Расположение токоведущих шин02
200Межфазное расстояние, мм200
1000Номинальный ток , А1000
20Номинальный ток отключения, кА20

BB-ENRG-10-20/1000-200.02 У2(CM-ENRG-02)

Выключатель BB-ENRG-10-20/1000-200.02 У2 (Модуль CM-ENRG-02)

Технические характеристики модификации:
10Номинальное напряжение, В10 000
У2Климатическое исполнениедля размещения в укрытиях
CM-ENRG-02Тип модуля управленияCM-ENRG-02
02Расположение токоведущих шин02
200Межфазное расстояние, мм200
1000Номинальный ток , А1000
20Номинальный ток отключения, кА20

BB-ENRG-10-20/1000-200.03 У2(CM-ENRG-01)

Выключатель BB-ENRG-10-20/1000-200.03 У2 (Модуль CM-ENRG-01)

Технические характеристики модификации:
10Номинальное напряжение, В10 000
У2Климатическое исполнениедля размещения в укрытиях
CM-ENRG-01Тип модуля управленияCM-ENRG-01
03Расположение токоведущих шин03
200Межфазное расстояние, мм200
1000Номинальный ток , А1000
20Номинальный ток отключения, кА20

BB-ENRG-10-20/1000-200.03 У2(CM-ENRG-02)

Выключатель BB-ENRG-10-20/1000-200.03 У2 (Модуль CM-ENRG-02)

Технические характеристики модификации:
10Номинальное напряжение, В10 000
У2Климатическое исполнениедля размещения в укрытиях
CM-ENRG-02Тип модуля управленияCM-ENRG-02
03Расположение токоведущих шин03
200Межфазное расстояние, мм200
1000Номинальный ток , А1000
20Номинальный ток отключения, кА20

BB-ENRG-10-20/1000-200.04 У2(CM-ENRG-01)

Выключатель BB-ENRG-10-20/1000-200.04 У2 (Модуль CM-ENRG-01)

Технические характеристики модификации:
10Номинальное напряжение, В10 000
У2Климатическое исполнениедля размещения в укрытиях
CM-ENRG-01Тип модуля управленияCM-ENRG-01
04Расположение токоведущих шин04
200Межфазное расстояние, мм200
1000Номинальный ток , А1000
20Номинальный ток отключения, кА20

BB-ENRG-10-20/1000-200.04 У2(CM-ENRG-02)

Выключатель BB-ENRG-10-20/1000-200.04 У2 (Модуль CM-ENRG-02)

Технические характеристики модификации:
10Номинальное напряжение, В10 000
У2Климатическое исполнениедля размещения в укрытиях
CM-ENRG-02Тип модуля управленияCM-ENRG-02
04Расположение токоведущих шин04
200Межфазное расстояние, мм200
1000Номинальный ток , А1000
20Номинальный ток отключения, кА20

BB-ENRG-10-20/1000-200.05 У2(CM-ENRG-01)

Выключатель BB-ENRG-10-20/1000-200.05 У2 (Модуль CM-ENRG-01)

Технические характеристики модификации:
10Номинальное напряжение, В10 000
У2Климатическое исполнениедля размещения в укрытиях
CM-ENRG-01Тип модуля управленияCM-ENRG-01
05Расположение токоведущих шин05
200Межфазное расстояние, мм200
1000Номинальный ток , А1000
20Номинальный ток отключения, кА20

BB-ENRG-10-20/1000-200.05 У2(CM-ENRG-02)

Выключатель BB-ENRG-10-20/1000-200.05 У2 (Модуль CM-ENRG-02)

Технические характеристики модификации:
10Номинальное напряжение, В10 000
У2Климатическое исполнениедля размещения в укрытиях
CM-ENRG-02Тип модуля управленияCM-ENRG-02
05Расположение токоведущих шин05
200Межфазное расстояние, мм200
1000Номинальный ток , А1000
20Номинальный ток отключения, кА20

BB-ENRG-10-20/1000-200.06 У2(CM-ENRG-01)

Выключатель BB-ENRG-10-20/1000-200.06 У2 (Модуль CM-ENRG-01)

Технические характеристики модификации:
10Номинальное напряжение, В10 000
У2Климатическое исполнениедля размещения в укрытиях
CM-ENRG-01Тип модуля управленияCM-ENRG-01
06Расположение токоведущих шин06
200Межфазное расстояние, мм200
1000Номинальный ток , А1000
20Номинальный ток отключения, кА20

BB-ENRG-10-20/1000-200.06 У2(CM-ENRG-02)

Выключатель BB-ENRG-10-20/1000-200.06 У2 (Модуль CM-ENRG-02)

Технические характеристики модификации:
10Номинальное напряжение, В10 000
У2Климатическое исполнениедля размещения в укрытиях
CM-ENRG-02Тип модуля управленияCM-ENRG-02
06Расположение токоведущих шин06
200Межфазное расстояние, мм200
1000Номинальный ток , А1000
20Номинальный ток отключения, кА20

BB-ENRG-10-20/1000-210.01 У2 (CM-ENRG-01

Выключатель BB-ENRG-10-20/1000-210.01 У2 (Модуль CM-ENRG-01)

Технические характеристики модификации:
10Номинальное напряжение, В10 000
У2Климатическое исполнениедля размещения в укрытиях
CM-ENRG-01Тип модуля управленияCM-ENRG-01
01Расположение токоведущих шин01
210Межфазное расстояние, мм210
1000Номинальный ток , А1000
20Номинальный ток отключения, кА20

BB-ENRG-10-20/1000-210.01 У2(CM-ENRG-02)

Выключатель BB-ENRG-10-20/1000-210.01 У2 (Модуль CM-ENRG-02)

Технические характеристики модификации:
10Номинальное напряжение, В10 000
У2Климатическое исполнениедля размещения в укрытиях
CM-ENRG-02Тип модуля управленияCM-ENRG-02
01Расположение токоведущих шин01
210Межфазное расстояние, мм210
1000Номинальный ток , А1000
20Номинальный ток отключения, кА20

BB-ENRG-10-20/1000-210.02 У2 (CM-ENRG-01

Выключатель BB-ENRG-10-20/1000-210.02 У2 (Модуль CM-ENRG-01)

Технические характеристики модификации:
10Номинальное напряжение, В10 000
У2Климатическое исполнениедля размещения в укрытиях
CM-ENRG-01Тип модуля управленияCM-ENRG-01
02Расположение токоведущих шин02
210Межфазное расстояние, мм210
1000Номинальный ток , А1000
20Номинальный ток отключения, кА20

BB-ENRG-10-20/1000-210.02 У2(CM-ENRG-02)

Выключатель BB-ENRG-10-20/1000-210.02 У2 (Модуль CM-ENRG-02)

Технические характеристики модификации:
10Номинальное напряжение, В10 000
У2Климатическое исполнениедля размещения в укрытиях
CM-ENRG-02Тип модуля управленияCM-ENRG-02
02Расположение токоведущих шин02
210Межфазное расстояние, мм210
1000Номинальный ток , А1000
20Номинальный ток отключения, кА20

BB-ENRG-10-20/1000-210.03 У2(CM-ENRG-01)

Выключатель BB-ENRG-10-20/1000-210.03 У2 (Модуль CM-ENRG-01)

Технические характеристики модификации:
10Номинальное напряжение, В10 000
У2Климатическое исполнениедля размещения в укрытиях
CM-ENRG-01Тип модуля управленияCM-ENRG-01
03Расположение токоведущих шин03
210Межфазное расстояние, мм210
1000Номинальный ток , А1000
20Номинальный ток отключения, кА20

BB-ENRG-10-20/1000-210.03 У2(CM-ENRG-02)

Выключатель BB-ENRG-10-20/1000-210.03 У2 (Модуль CM-ENRG-02)

Технические характеристики модификации:
10Номинальное напряжение, В10 000
У2Климатическое исполнениедля размещения в укрытиях
CM-ENRG-02Тип модуля управленияCM-ENRG-02
03Расположение токоведущих шин03
210Межфазное расстояние, мм210
1000Номинальный ток , А1000
20Номинальный ток отключения, кА20

BB-ENRG-10-20/1000-210.04 У2(CM-ENRG-01)

Выключатель BB-ENRG-10-20/1000-210.04 У2 (Модуль CM-ENRG-01)

Технические характеристики модификации:
10Номинальное напряжение, В10 000
У2Климатическое исполнениедля размещения в укрытиях
CM-ENRG-01Тип модуля управленияCM-ENRG-01
04Расположение токоведущих шин04
210Межфазное расстояние, мм210
1000Номинальный ток , А1000
20Номинальный ток отключения, кА20

BB-ENRG-10-20/1000-210.04 У2(CM-ENRG-02)

Выключатель BB-ENRG-10-20/1000-210.04 У2 (Модуль CM-ENRG-02)

Технические характеристики модификации:
10Номинальное напряжение, В10 000
У2Климатическое исполнениедля размещения в укрытиях
CM-ENRG-02Тип модуля управленияCM-ENRG-02
04Расположение токоведущих шин04
210Межфазное расстояние, мм210
1000Номинальный ток , А1000
20Номинальный ток отключения, кА20

BB-ENRG-10-20/1000-210.05 У2(CM-ENRG-01)

Выключатель BB-ENRG-10-20/1000-210.05 У2 (Модуль CM-ENRG-01)

Технические характеристики модификации:
10Номинальное напряжение, В10 000
У2Климатическое исполнениедля размещения в укрытиях
CM-ENRG-01Тип модуля управленияCM-ENRG-01
05Расположение токоведущих шин05
210Межфазное расстояние, мм210
1000Номинальный ток , А1000
20Номинальный ток отключения, кА20

BB-ENRG-10-20/1000-210.05 У2(CM-ENRG-02)

Выключатель BB-ENRG-10-20/1000-210.05 У2 (Модуль CM-ENRG-02)

Технические характеристики модификации:
10Номинальное напряжение, В10 000
У2Климатическое исполнениедля размещения в укрытиях
CM-ENRG-02Тип модуля управленияCM-ENRG-02
05Расположение токоведущих шин05
210Межфазное расстояние, мм210
1000Номинальный ток , А1000
20Номинальный ток отключения, кА20

BB-ENRG-10-20/1000-210.06 У2(CM-ENRG-01)

Выключатель BB-ENRG-10-20/1000-210.06 У2 (Модуль CM-ENRG-01)

Технические характеристики модификации:
10Номинальное напряжение, В10 000
У2Климатическое исполнениедля размещения в укрытиях
CM-ENRG-01Тип модуля управленияCM-ENRG-01
06Расположение токоведущих шин06
210Межфазное расстояние, мм210
1000Номинальный ток , А1000
20Номинальный ток отключения, кА20

BB-ENRG-10-20/1000-210.06 У2(CM-ENRG-02) — Текущая модификация

Выключатель BB-ENRG-10-20/1000-210.06 У2 (Модуль CM-ENRG-02)

Технические характеристики модификации:
10Номинальное напряжение, В10 000
У2Климатическое исполнениедля размещения в укрытиях
CM-ENRG-02Тип модуля управленияCM-ENRG-02
06Расположение токоведущих шин06
210Межфазное расстояние, мм210
1000Номинальный ток , А1000
20Номинальный ток отключения, кА20

BB-ENRG-10-20/1000-250.01 У2 (CM-ENRG-01

Выключатель BB-ENRG-10-20/1000-250.01 У2 (Модуль CM-ENRG-01)

Технические характеристики модификации:
10Номинальное напряжение, В10 000
У2Климатическое исполнениедля размещения в укрытиях
CM-ENRG-01Тип модуля управленияCM-ENRG-01
01Расположение токоведущих шин01
250Межфазное расстояние, мм250
1000Номинальный ток , А1000
20Номинальный ток отключения, кА20

BB-ENRG-10-20/1000-250.01 У2(CM-ENRG-02)

Выключатель BB-ENRG-10-20/1000-250.01 У2 (Модуль CM-ENRG-02)

Технические характеристики модификации:
10Номинальное напряжение, В10 000
У2Климатическое исполнениедля размещения в укрытиях
CM-ENRG-02Тип модуля управленияCM-ENRG-02
01Расположение токоведущих шин01
250Межфазное расстояние, мм250
1000Номинальный ток , А1000
20Номинальный ток отключения, кА20

BB-ENRG-10-20/1000-250.02 У2 (CM-ENRG-01

Выключатель BB-ENRG-10-20/1000-250.02 У2 (Модуль CM-ENRG-01)

Технические характеристики модификации:
10Номинальное напряжение, В10 000
У2Климатическое исполнениедля размещения в укрытиях
CM-ENRG-01Тип модуля управленияCM-ENRG-01
02Расположение токоведущих шин02
250Межфазное расстояние, мм250
1000Номинальный ток , А1000
20Номинальный ток отключения, кА20

BB-ENRG-10-20/1000-250.02 У2(CM-ENRG-02)

Выключатель BB-ENRG-10-20/1000-250.02 У2 (Модуль CM-ENRG-02)

Технические характеристики модификации:
10Номинальное напряжение, В10 000
У2Климатическое исполнениедля размещения в укрытиях
CM-ENRG-02Тип модуля управленияCM-ENRG-02
02Расположение токоведущих шин02
250Межфазное расстояние, мм250
1000Номинальный ток , А1000
20Номинальный ток отключения, кА20

BB-ENRG-10-20/1000-250.03 У2(CM-ENRG-01)

Выключатель BB-ENRG-10-20/1000-250.03 У2 (Модуль CM-ENRG-01)

Технические характеристики модификации:
10Номинальное напряжение, В10 000
У2Климатическое исполнениедля размещения в укрытиях
CM-ENRG-01Тип модуля управленияCM-ENRG-01
03Расположение токоведущих шин03
250Межфазное расстояние, мм250
1000Номинальный ток , А1000
20Номинальный ток отключения, кА20

BB-ENRG-10-20/1000-250.03 У2(CM-ENRG-02)

Выключатель BB-ENRG-10-20/1000-250.03 У2 (Модуль CM-ENRG-02)

Технические характеристики модификации:
10Номинальное напряжение, В10 000
У2Климатическое исполнениедля размещения в укрытиях
03Расположение токоведущих шин03
250Межфазное расстояние, мм250
1000Номинальный ток , А1000
20Номинальный ток отключения, кА20
CM-ENRG-02Тип модуля управленияCM-ENRG-02

BB-ENRG-10-20/1000-250.04 У2(CM-ENRG-01)

Выключатель BB-ENRG-10-20/1000-250.04 У2 (Модуль CM-ENRG-01)

Технические характеристики модификации:
10Номинальное напряжение, В10 000
У2Климатическое исполнениедля размещения в укрытиях
CM-ENRG-01Тип модуля управленияCM-ENRG-01
04Расположение токоведущих шин04
250Межфазное расстояние, мм250
1000Номинальный ток , А1000
20Номинальный ток отключения, кА20

BB-ENRG-10-20/1000-250.04 У2(CM-ENRG-02)

Выключатель BB-ENRG-10-20/1000-250.04 У2 (Модуль CM-ENRG-02)

Технические характеристики модификации:
10Номинальное напряжение, В10 000
У2Климатическое исполнениедля размещения в укрытиях
CM-ENRG-02Тип модуля управленияCM-ENRG-02
04Расположение токоведущих шин04
250Межфазное расстояние, мм250
1000Номинальный ток , А1000
20Номинальный ток отключения, кА20

BB-ENRG-10-20/1000-250.05 У2(CM-ENRG-01)

Выключатель BB-ENRG-10-20/1000-250.05 У2 (Модуль CM-ENRG-01)

Технические характеристики модификации:
10Номинальное напряжение, В10 000
У2Климатическое исполнениедля размещения в укрытиях
CM-ENRG-01Тип модуля управленияCM-ENRG-01
05Расположение токоведущих шин05
250Межфазное расстояние, мм250
1000Номинальный ток , А1000
20Номинальный ток отключения, кА20

BB-ENRG-10-20/1000-250.05 У2(CM-ENRG-02)

Выключатель BB-ENRG-10-20/1000-250.05 У2 (Модуль CM-ENRG-02)

Технические характеристики модификации:
10Номинальное напряжение, В10 000
У2Климатическое исполнениедля размещения в укрытиях
CM-ENRG-02Тип модуля управленияCM-ENRG-02
05Расположение токоведущих шин05
250Межфазное расстояние, мм250
1000Номинальный ток , А1000
20Номинальный ток отключения, кА20

BB-ENRG-10-20/1000-250.06 У2(CM-ENRG-01)

Выключатель BB-ENRG-10-20/1000-250.06 У2 (Модуль CM-ENRG-01)

Технические характеристики модификации:
10Номинальное напряжение, В10 000
У2Климатическое исполнениедля размещения в укрытиях
CM-ENRG-01Тип модуля управленияCM-ENRG-01
06Расположение токоведущих шин06
250Межфазное расстояние, мм250
1000Номинальный ток , А1000
20Номинальный ток отключения, кА20

BB-ENRG-10-20/1000-250.06 У2(CM-ENRG-02)

Выключатель BB-ENRG-10-20/1000-250.06 У2 (Модуль CM-ENRG-02)

Технические характеристики модификации:
10Номинальное напряжение, В10 000
У2Климатическое исполнениедля размещения в укрытиях
CM-ENRG-02Тип модуля управленияCM-ENRG-02
06Расположение токоведущих шин06
250Межфазное расстояние, мм250
1000Номинальный ток , А1000
20Номинальный ток отключения, кА20
Вакуумный выключатель ВВ-ENRG-10XXXXXXX

Тип модуля управления:

CM-ENRG-02 - CM-ENRG-02

CM-ENRG-01 - CM-ENRG-01

Климатическое исполнение:

У2 - для размещения в укрытиях

Расположение токоведущих шин:

06 - 06

05 - 05

04 - 04

03 - 03

02 - 02

01 - 01

Межфазное расстояние:

250 - 250 мм

210 - 210 мм

200 - 200 мм

150 - 150 мм

Номинальный ток :

1000 - 1000 А

Номинальный ток отключения:

20 - 20 кА

Номинальное напряжение:

10 - 10 000 В

Похожие продукты

Технические характеристики

Все технические характеристики

Описание

Документация и ПО

Вся документация
Полное описание

Выберите модификацию для сравнения:

Назад
