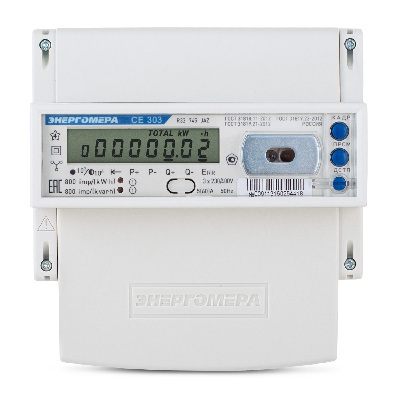

Счетчик электрической энергии CE 303 R33 543-JАZ

CE303 R33 543 JAZ

Счетчик является трехфазным трансформаторного или непосредственного включения, предназначен для измерения активной и реактивной электрической энергии, мощности, частоты напряжения, коэффициентов активной и реактивной мощностей, углов между векторами фазных напряжений и векторами фазных токов и напряжений, среднеквадратического значения напряжения, силы тока.
Счетчик имеет возможность организации многотарифного учета электроэнергии с передачей накопленной информации через оптопорт и цифровой интерфейс RS485.

Артикул: 101004003009112

Счетчик обеспечивает

  • Хранение данных о почасовых объемах потребленной энергии за последние 128 суток.
  • Интервал времени усреднения профилей нагрузки: 1, 2, 3, 4, 5, 6, 10, 12, 15, 20, 30, 60 минут.
  • Длительность хранения информации при отключении питании - не менее 10 лет.
  • Фиксацию 20 последних корректировок времени, изменения установок времени тарифных зон и перепрограммирования метрологических характеристик счетчика.
  • Фиксацию 100 последних пропаданий и выходов за пределы допустимых значений фазных напряжений.
  • Индикацию данных на ЖК-индикаторе с заданной периодичностью
    (Т=5-255 с) или пролистывание с помощью элементов управления (кнопки) на лицевой панели.
  • Управление нагрузкой с использованием УЗО (или внешнего коммутационного аппарата) по команде диспетчера с индикацией режима отключения.
  • Сигнализацию отклонения от лимитов по мощности и потреблению, фиксацию максимального значения мощности для каждого тарифа в течение месяца (интервал усреднения - 30 минут) и контроль превышения лимита для выдачи счетчиком команды на срабатывание внешнего реле сигнализации.
  • Защиту от внешних воздействий:
    • при наличии постоянной составляющей в сети;
    • при воздействии переменного магнитного поля;
    • при воздействии постоянного магнитного поля;
    • при изменении направления тока в фазах (вход-выход счетчика).
  • Обеспечение питания как от фазного напряжения (наличие 1 фазы), так и от линейного (обрыв нуля).
  • Предусмотрена защита памяти данных и памяти программ от несанкционированных изменений с помощью кнопок или по интерфейсу (два пароля для двух уровней доступа, аппаратное разрешение (кнопка или другое устройство), электронная пломба с фиксацией в журнале событий).
  • Контроль обрывов фазных и нулевого проводов на участках линии от трансформаторной подстанции до счетчика, с последующей сигнализацией об авариях на ЛЭП (в исполнениях счетчиков с модулем GSM).
  • Задание лимитов по превышению потребляемых токов, с фиксацией в журнал событий и сигнализацией о превышении верхнего лимита.

Нормативно-правовое обеспечение

  • ГОСТ 31818.11-2012 (IEC 62058-11-2012)
  • ГОСТ 31819.21-2012 (IEC 62058-21-2012)
  • ГОСТ 31819.22-2012 (IEC 62053-22:2003)
  • ГОСТ 31819.23-2012 (IEC 62053-23:2003)
  • Сертифицирован и внесен в Государственный реестр средств измерений РФ.

Характеристики надежности

  • Средняя наработка на отказ - 220 000 часов.
  • Средний срок службы - 30 лет.
  • Межповерочный интервал - 10 лет.
  • Гарантийный срок (срок хранения и срок эксплуатации суммарно) - 4 года с даты выпуска для счетчиков, произведенных до 01.05.2019 г.
  • Гарантийный срок (срок хранения и срок эксплуатации суммарно) - 7 лет с даты выпуска для счетчиков, произведенных c 01.05.2019 г.

Функциональные возможности

  • Счетчик обеспечивает учет и вывод на индикацию:
    • количества потребленной и отпущенной активной и реактивной энергии раздельно и нарастающим итогом суммарно по четырем тарифам на конец месяца и за 36 предыдущих месяцев;
    • количества потребленной активной и реактивной электроэнергии нарастающим итогом суммарно и раздельно по 4-м тарифам на конец суток и за предыдущие 128 суток;
    • действующего тарифа и направления электроэнергии (отпуск, потребление);
    • максимальное значение активной и реактивной мощности за текущий и 36 прошедших месяцев раздельно по четырем тарифам.
  • Счетчик измеряет и показывает:
    • среднеквадратические значения фазных напряжений и токов;
    • активную и реактивную мощность.
  • Предусмотрена возможность задания следующих параметров:
    • текущего времени и даты;
    • разрешение/запрет перехода на "летнее" время (с заданием месяцев перехода на "зимнее", "летнее" время);
    • до 12-ти дат начала сезона;
    • до 12-ти зон суточного графика тарификации и до 36-ти графиков тарификации;
    • до 32-х исключительных дней (дни, в которых тарификация отличается от общего правила и задается пользователем);
    • коэффициентов трансформации тока и напряжения;
    • лимитов по потреблению и мощности с процентом превышения для работы сигнализации по каждому тарифу.


Перечень АИИС КУЭ сторонних производителей, адаптированных для работы
cо счетчиком СЕ303

Особенности электросчетчика

  • Наличие оптического интерфейса.
  • Интерфейс RS485.
  • Управление нагрузкой с использованием внешнего коммутационного устройства.
  • Для монтажа на плоскую поверхность счетчик комплектуется специальной крышкой закрывающей доступ к тоководам.
  • Сигнализация об отклонении от лимитов по мощности и потреблению.
  • Защита памяти данных и памяти программ от несанкционированных изменений (пароль счетчика, аппаратная блокировка).
  • Устойчивость к климатическим, механическим и электромагнитным воздействиям.
Показатели Величины
Класс точности по активной/реактивной энергии0,5S/0,5
Номинальное напряжение, В3x230/400
Базовый (максимальный) ток, А5 (10)
Стартовый ток (чувствительность), мА20
Частота измерительной сети, Гц50±2,5
Число тарифов4
Время усреднения профилей нагрузки, мин1; 2; 3; 4; 5; 6; 10; 12; 15; 20; 30; 60
Количество датчиков тока, шт3
Диапазон рабочих температур, °Сот минус 40 до плюс 60
Габаритные размеры (ВхШхГ), не более, мм151,5 x 143 x 72,5
Масса, не более, кг3
Степень защиты по ГОСТ 14254-96IP51

Счетчик электрической энергии CE 303 R33 543-JАZ

Технические характеристики модификации:
CE303Модель
R33Тип корпуса
5Класс точности по активной/реактивной энергии0,5S/0,5
4Номинальное напряжение, В3x230/400
3Базовый (максимальный) ток, А5 (10)
Интерфейсы:
JОптопорт
ARS485
Дополнительные функции:
ZРасширенный набор параметров
CE303-R33XXXX..XX..X

Дополнительные функции:

Q - Реле сигнализации / реле управления внешним коммутационным устройством

Y - Два направления учета

S - Реле сигнализации переменного тока

Z - Расширенный набор параметров

Интерфейсы:

J - Оптопорт

A - RS485

I - IrDA 1.0

Базовый (максимальный) ток:

3 - 5 (10) А

5 - 5 (60) А

6 - 5 (100) А

Номинальное напряжение:

4 - 3x230/400 В

Класс точности по активной/реактивной энергии:

5 - 0,5S/0,5

7 - 1/1
