Счетчик является трехфазным, универсальным трансформаторного или прямого включения (в зависимости от варианта исполнения) и предназначен для измерения активной и реактивной электрической энергии, активной, реактивной и полной мощности, энергии удельных потерь, частоты напряжения, угла сдвига фаз, среднеквадратического значения напряжения и силы тока в трехфазных четырехпроводных цепях переменного тока и организации многотарифного учета электроэнергии.
Счетчик обеспечивает
- Обмен информацией с внешними устройствами обработки данных через оптический порт и/или 1 или 2 независимо работающих интерфейса RS485, RS232, а также через GSM-модем.
- Коррекцию хода часов (±30 с/сутки).
- Обнуление всех энергетических параметров (при соответствующем доступе).
- Сохранение расчетных показателей и констант пользователя не менее 10 лет, а хода часов и ведения календаря - не менее 8 лет при отсутствии внешнего питающего напряжения.
- Фиксацию в журналах фактов:
- последних корректировок любых программируемых параметров, в том числе обнулений энергетических параметров и коррекции времени;
- последних изменений (пропаданий, выхода за заданные пределы) фазных напряжений;
- последних изменений состояния (сбоев, результатов тестирования) счетчика.
- Возможность проверки порога чувствительности.
Нормативно-правовое обеспечение
- ГОСТ 31818.11-2012 (IEC 62058-11-2012)
- ГОСТ 31819.21-2012 (IEC 62058-21-2012)
- ГОСТ 31819.22-2012 (IEC 62053-22:2003)
- ГОСТ 31819.23-2012 (IEC 62053-23:2003)
- Сертифицирован и внесен в Государственный реестр средств измерений РФ.
Характеристики надежности
- Средняя наработка до отказа - 120000 часов.
- Средний срок службы - 30 лет.
- Межповерочный интервал - 12 лет.
- Гарантийный срок (срок хранения и срок эксплуатации суммарно) - 4 года с даты выпуска для счетчиков, произведенных до 01.05.2019 г.
- Гарантийный срок (срок хранения и срок эксплуатации суммарно) - 7 лет с даты выпуска для счетчиков, произведенных c 01.05.2019 г.
Функциональные возможности
Счетчик обеспечивает учет и вывод на индикацию:
- количества потребленной и отпущенной активной (реактивной) электроэнергии нарастающим итогом суммарно и раздельно по четырем тарифам;
- количества потребленной и отпущенной активной (реактивной) электроэнергии за текущий и прошедших 12 месяцев раздельно по четырем тарифам;
- количества потребленной и отпущенной активной (реактивной) электроэнергии за текущие и прошедших 45 суток раздельно по четырем тарифам;
- активных мощностей, усредненных на заданном интервале времени, в каждом направлении учета электроэнергии;
- действующего тарифа и направления электроэнергии (отпуск, потребление);
- энергии потерь в цепях тока нарастающим итогом для каждого направления электроэнергии.
Дополнительно счетчик обеспечивает измерение и индикацию:
- среднеквадратических значений фазных напряжений по каждой фазе в цепях напряжения;
- среднеквадратических значений токов по каждой фазе в цепях тока;
- углов сдвига фаз между основными гармониками фазных напряжений и токов;
- значений коэффициентов активной и реактивной мощностей;
- значений частоты сети.
Счетчик обеспечивает возможность задания следующих параметров:
- текущего времени и даты;
- значения ежесуточной коррекции хода часов;
- разрешения перехода на "летнее" время (с заданием месяцев перехода на "зимнее", "летнее" время);
- до 12-ти дат начала сезона;
- до 15-ти зон суточного графика тарификации рабочих дней и альтернативных суточных графиков тарификации для каждого сезона;
- до 32-х исключительных дней (дни, в которые тарификация отличается от общего правила и задается пользователем);
- графиков тарификации субботних и воскресных дней;
- коэффициентов трансформации тока и напряжения;
- пароля для доступа по интерфейсу (до 8 символов);
- идентификатора (до 24 символов);
- скорости обмена (в т.ч. стартовой);
- перечня кадров, выводимых на индикацию.
Перечень АСКУЭ сторонних производителей, адаптированных для работы
cо счетчиком СЕ304
Особенности электросчетчика
- Параллельная работа по двум интерфейсам.
- Наличие оптопорта, интерфейсов RS232 и/или RS485 для передачи данных.
- Исполнения с GSM/GPRS модемом.
- Измерение показателей качества электроэнергии по ГОСТ 13109-97.
- До 16 независимых профилей параметров с различным интервалом усреднения.
- Хранение профилей нагрузок до 330 суток (при времени усреднения 30 минут).
- Учет потерь в линиях электрической сети.
- Реле управления нагрузкой.
- Устойчивость к климатическим, механическим и электромагнитным воздействиям.
- Программируемая возможность выбора протокола обмена МЭК-61107 (режим С) или ModBus (режимы ASCII или RTU) по встроенному интерфейсу (кроме оптопорта и GSM).
Примечания
Программно-аппаратная защита от любых изменений системной памяти и памяти накопленных данных (кроме начального обнуления памяти накопленных данных при соответствующем уровне доступа), а также памяти программ (программируемых параметров) от несанкционированных изменений (система паролей и пломбируемая кнопка).
Показатели | Величины |
---|---|
Класс точности по активной/реактивной энергии | 0.2S/0.5 |
Номинальное напряжение, В | 3x57.7/100; 3x230/400 |
Базовый (максимальный) ток, А | 5 (7,5) |
Стартовый ток (чувствительность), мА | 5 |
Частота измерительной сети, Гц | 50±2,5 |
Число тарифов | 4 |
Время усреднения профилей нагрузки, мин | 1; 2; 3; 4; 5; 6; 10; 12; 15; 20; 30; 60 |
Глубина хранения профиля (при времени усреднения 60 мин.), сутки | 512 |
Количество датчиков тока, шт | 3 |
Диапазон рабочих температур, °С | от минус 40 до плюс 60 |
Габаритные размеры (ВхШхГ), не более, мм | 277,5 х 173 х 89 |
Масса, не более, кг | 2 |
Степень защиты по ГОСТ 14254-96 | IP51 |
Базовый (максимальный) ток, А
Интерфейсы
Дополнительные функции
Модификация |

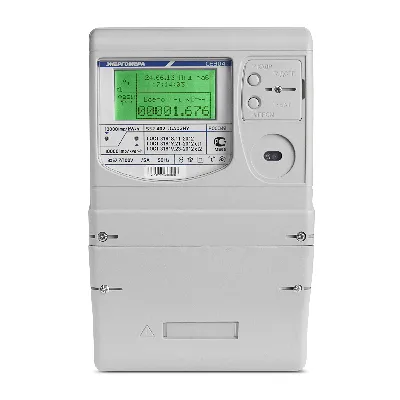

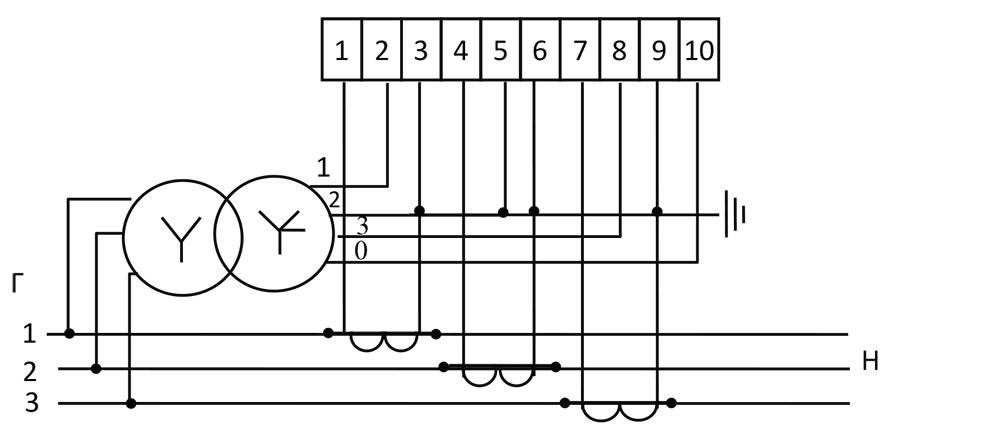

Счетчик активной и реактивной электрической энергии трехфазный CE 304 S32 402-JAAQ2HY
Технические характеристики модификации: |
||
CE304 | Модель | |
S32 | Тип корпуса | |
4 | Класс точности по активной/реактивной энергии | 0.2S/0.5 |
0 | Номинальное напряжение, В | 3x57.7/100 |
2 | Базовый (максимальный) ток, А | 5 (7,5) |
Интерфейсы: |
||
J | Оптопорт | |
АА | 2 x RS485 | |
Дополнительные функции: |
||
Q2 | 2 x Реле сигнализации / реле управления внешним коммутационным устройством | |
Y | Два направления учета | |
H | Импульсные входы |
Счетчик активной и реактивной электрической энергии трехфазный СЕ 304 S32 432-JAAQ2HY
Технические характеристики модификации: |
||
CE304 | Модель | |
S32 | Тип корпуса | |
4 | Класс точности по активной/реактивной энергии | 0.2S/0.5 |
3 | Номинальное напряжение, В | 3x230/400 |
2 | Базовый (максимальный) ток, А | 5 (7,5) |
Интерфейсы: |
||
J | Оптопорт | |
АА | 2 x RS485 | |
Дополнительные функции: |
||
Q2 | 2 x Реле сигнализации / реле управления внешним коммутационным устройством | |
Y | Два направления учета | |
H | Импульсные входы |
CE304-S32 | X | X | X | X..X | X..X | ||||||
---|---|---|---|---|---|---|---|---|---|---|---|
Дополнительные функции: Q2 - 2 x Реле сигнализации / реле управления внешним коммутационным устройством Y - Два направления учета H - Импульсные входы | |||||||||||
Интерфейсы: J - Оптопорт А - RS485 АА - 2 x RS485 G - GSM / GPRS E - RS232 I - IrDA 1.0 | |||||||||||
Базовый (максимальный) ток: 0 - 1 (1,5) А 2 - 5 (7,5) А 4 - 5 (50) А 8 - 10 (100) А | |||||||||||
Номинальное напряжение: 0 - 3x57.7/100 В 3 - 3x230/400 В | |||||||||||
Класс точности по активной/реактивной энергии: 4 - 0.2S/0.5 6 - 0,5S/1 8 - 1/2 | |||||||||||
