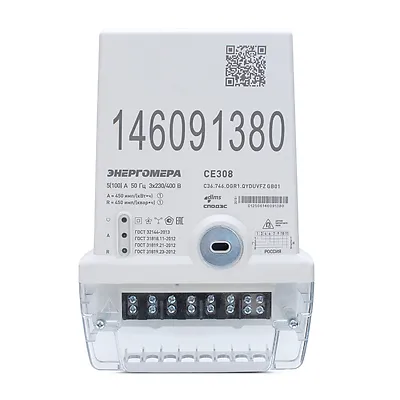

Счетчик электрической энергии трёхфазный многофункциональный CE308 С36.746.OGR1.QYDUVFZ GB04 SPds

CE308 C36.746.OGR1.QYDUVFZ GB04 SPds

Многофункциональный трехфазный счетчик электроэнергии с расщепленной архитектурой. Полностью соответствует требованиям ПАО Россети к приборам учета электроэнергии. Счетчик максимально защищен от хищений электроэнергии и используется в составе АСКУЭ для передачи измеренных параметров в диспетчерский пункт по контролю, учету и распределению электрической энергии.

Нормативно-правовое обеспечение

  • ГОСТ 31818.11-2012
  • ГОСТ 31819.21-2012
  • ГОСТ 31819.23-2012
  • ГОСТ 32144-2013
  • ГОСТ 30804.4.30-2013
  • Сертифицирован и внесен в Государственный реестр средств измерений РФ.
  • Соответствует требования технического регламента Таможенного Союза (маркирован единым знаком обращения продукции на рынке ТС).

Особенности счетчика

  • Установка счетчика на опоре без дополнительной защиты.
  • Наличие каналов связи:
    • оптический интерфейс, предназначенный для локального считывания данных;
    • радиоинтерфейс 2,4 ГГц - предназначен для обмена данным с устройством считывания счетчиков CE901 BU-03;
    • PLC или GSM/GPRS - предназначены для работы счетчика в системе АСКУЭ.
  • Встроенное реле управления нагрузкой потребителя.
  • Устройство считывания счетчиков CE901 BU-03.
  • Контроль вскрытия крышки зажимов и кожуха.
  • Контроль воздействий магнитным полем

Характеристики надежности

  • Средняя наработка на отказ - 220000 часов.
  • Межповерочный интервал - 16 лет.
  • Средний срок службы - 30 лет.
  • Гарантийный срок (срок хранения и срок эксплуатации суммарно) - 7 лет с даты выпуска.

Функциональные возможности

  • Имеет выносное индикаторное устройство, предназначенное для считывания данных с измерительного блока. Поставляется в комплекте счетчика СЕ308 или по отдельному заказу и выполняет функции считывания информации с измерительного блока счетчика по цифровому каналу связи;
  • Счетчик измеряет, параметры сети и отображает на индикаторном устройстве значения:
    • Текущее значение тока;
    • Текущее значение напряжения;
    • Текущее значение частоты сети;
    • Текущее значение мощности;
  • Поддержка протокола обмена IEC 62056 СПОДЭС/DLMS.
  • Исполнения с модулем связи PLC G3 или GSM/GPRS.
  • Измерение показателей качества электроэнергии по классу «S»:
    • положительное и отрицательное отклонение напряжения;
    • отклонение частоты сети;
    • длительность и глубина провала напряжения;
    • длительность и максимальное значение перенапряжения;
    • перерывы электроснабжения.
  • Измерение параметров сети:
    • частоты напряжения;
    • токов;
    • напряжений;
    • углов между током и напряжением;
    • коэффициентов мощности;
    • активной мощности;
    • реактивной мощности;
    • полной мощности.
  • Защита информации.
  • Защита от несанкционированного вскрытия (электронные пломбы).
  • Датчик магнитного поля.
  • Датчик температуры.
  • Журналы событий.
  • Ведение журналов события с учетом времени нарушений, в том числе:
    • Журнал событий счетчика;
    • Журнал изменения настроек.
  • Ведение ретроспективы учета:
    • Фиксации данных учета (суммарно и по тарифам) для активной и реактивной энергии при смене суток.
    • Фиксации данных учета (суммарно и по тарифам) для активной и реактивной энергии при смене месяцев (с программируемой датой окончания расчетного периода).
    • Фиксации данных учета (суммарно и по тарифам) для активной и реактивной энергии при смене лет.
    • Фиксации данных учета (суммарно и по тарифам) для активной и реактивной энергии по событиям или команде.
  • Ведение профиля нагрузки, с возможностью настройки типа сохраняемых параметров и времени усреднения.
  • Анализ качества электроэнергии.
  • Контроль потребляемой активной мощности.
  • Контроль потребляемой «мгновенной мощности».
  • Контроль потребления активной энергии.
  • Контроль напряжения питающей сети.
  • Контроль частоты сети.
  • Сигнализация по интерфейсу.
  • Самодиагностика.
  • Механизм гибкой настройки реакции на события, возникающие в счетчике.
  • отображение информации на ЖКИ индикаторного устройства считывания счетчиков сопровождаемое кодами OBIS;
  • Управление нагрузкой потребителя по заданному расписанию.

Программное обеспечение

Встроенное  программное обеспечение счетчика электроэнергии трехфазного многофункционального СЕ308 поставляется в составе счетчика, предустановленным на заводе изготовителе и отдельно не предоставляется. В программном обеспечении  реализованы все перечисленные функциональные возможности счетчика.

Показатели Величины
Класс точности по активной/реактивной энергии1/1
Номинальное напряжение, В3x230/400
Базовый (максимальный) ток, А5 (100)
Стартовый ток (чувствительность), мА10
Частота измерительной сети, Гц50±2,5
Число тарифов8
Время усреднения профилей нагрузки, мин1; 2; 3; 4; 5; 6; 10; 12; 15; 20; 30; 60
Глубина хранения профиля (при времени усреднения 60 мин.), сутки256
Диапазон рабочих температур, °Сот минус 40 до плюс 70
Габаритные размеры (ВхШхГ), не более, мм280 x 188 x 98,5

Счетчик электрической энергии трехфазный многофункциональный CE308 C36.746.OGR1.QYDUVFZ GB01 SPDS

Технические характеристики модификации:
CE308Модель
C36Тип корпуса
7Класс точности по активной/реактивной энергии1/1
4Номинальное напряжение, В3x230/400
6Базовый (максимальный) ток, А5 (100)
Интерфейсы:
OОптопорт
R1Радиоинтерфейс со встроенной антенной
GGSM / GPRS
Дополнительные функции:
QРеле управления нагрузкой
YДва направления учета
UПараметры качества электрической сети
DВнешнее индикаторное устройство
VЭлектронная пломба корпуса и крышки клеммной колодки
FДатчик магнитного поля
ZРасширенный набор параметров
GB01Модуль связи
SPdsПротокол связи

Счетчик электрической энергии трёхфазный многофункциональный CE308 С36.746.OGR1.QYDUVFZ GB04 SPds

Технические характеристики модификации:
CE308Модель
C36Тип корпуса
7Класс точности по активной/реактивной энергии1/1
4Номинальное напряжение, В3x230/400
6Базовый (максимальный) ток, А5 (100)
Интерфейсы:
OОптопорт
R1Радиоинтерфейс со встроенной антенной
GGSM / GPRS
Дополнительные функции:
QРеле управления нагрузкой
YДва направления учета
UПараметры качества электрической сети
DВнешнее индикаторное устройство
VЭлектронная пломба корпуса и крышки клеммной колодки
FДатчик магнитного поля
ZРасширенный набор параметров
GB04Модуль связи
SPdsПротокол связи

Счетчик электрической энергии трехфазный многофункциональный CE308 C36.746.OPR1.QYDUVFZ BRP05 SPds

Технические характеристики модификации:
CE308Модель
C36Тип корпуса
7Класс точности по активной/реактивной энергии1/1
4Номинальное напряжение, В3x230/400
6Базовый (максимальный) ток, А5 (100)
Интерфейсы:
OОптопорт
PPLC
R1Радиоинтерфейс со встроенной антенной
Дополнительные функции:
QРеле управления нагрузкой
YДва направления учета
UПараметры качества электрической сети
DВнешнее индикаторное устройство
VЭлектронная пломба корпуса и крышки клеммной колодки
FДатчик магнитного поля
ZРасширенный набор параметров
BRP05Модуль связи
SPdsПротокол связи

Счетчик электрической энергии трехфазный многофункциональный CE308 C36.746.OR1.QYDUVFZ BLR01 SPds-

Технические характеристики модификации:
CE308Модель
C36Тип корпуса
7Класс точности по активной/реактивной энергии1/1
4Номинальное напряжение, В3x230/400
6Базовый (максимальный) ток, А5 (100)
Интерфейсы:
OОптопорт
R1Радиоинтерфейс со встроенной антенной
Дополнительные функции:
QРеле управления нагрузкой
YДва направления учета
UПараметры качества электрической сети
DВнешнее индикаторное устройство
VЭлектронная пломба корпуса и крышки клеммной колодки
FДатчик магнитного поля
ZРасширенный набор параметров
BLR01Модуль связи
SPdsПротокол связи
CE308-C36 СПОДЭС/DLMSXXXX..XX..X

Дополнительные функции:

Q - Реле управления нагрузкой

U - Параметры качества электрической сети

Y - Два направления учета

D - Внешнее индикаторное устройство

V - Электронная пломба корпуса и крышки клеммной колодки

F - Датчик магнитного поля

Z - Расширенный набор параметров

Интерфейсы:

O - Оптопорт

P - PLC

R1 - Радиоинтерфейс со встроенной антенной

G - GSM / GPRS

Базовый (максимальный) ток:

6 - 5 (100) А

Номинальное напряжение:

4 - 3x230/400 В

Класс точности по активной/реактивной энергии:

7 - 1/1
