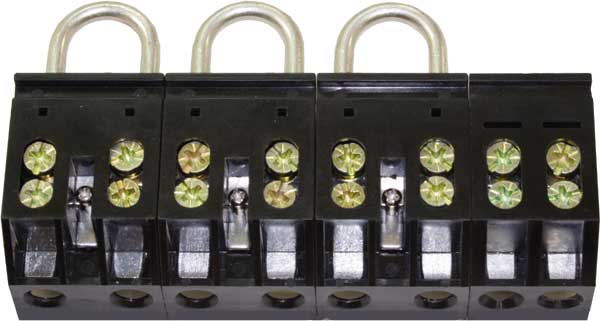

Клеммная колодка с наборными токоотводами

В новых корпусах электросчетчиков производства Концерна «Энергомера» применяется наборная клеммная колодка. Она имеет ряд преимуществ по сравнению с цельнометаллической, которой оснащаются многие другие электросчетчики:

• крепление входящих проводников и внутренних измерительных цепей счетчика обеспечивается двумя зажимными винтами, находящимися на внешней стороне корпуса колодки;
• входящий проводник крепится непосредственно к выводам внутренней измерительной цепи счетчика, что уменьшает потери и, как следствие, нагрев в контактных соединениях (см. рисунок);
• конструкция зажимов предотвращает пережатие и обламывание проводников в процессе монтажа, позволяет осуществить надежное крепление проводников широкого диапазона сечений, в том числе гибких многожильных кабелей;
• в нижней части каждого элемента клеммной колодки предусмотрены направляющие, которые предотвращают неправильное введение проводника в контактный зажим;
• конструкция наборной клеммной колодки обеспечивает повышенную изоляционную прочность между соседними контактами при одновременном уменьшении габаритных размеров колодки.

Использование клеммной колодки с наборными токоотводами, наряду с улучшением технических характеристик приборов учета, делает счетчики Концерна «Энергомера» особенно удобными при монтаже и эксплуатации.
