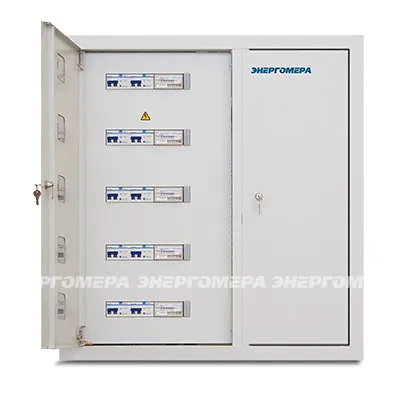

Щит учетно-распределительно-групповой этажный

ЩЭГ1С-1

Щит учетно-распределительно-групповой этажный (навесной) - устройство для учета и распределения электрической энергии, а также защиты распределительных цепей при перегрузках, коротких замыканиях и недопустимых токах утечки на землю (с устройством защитного отключения на вводе) в сетях с глухозаземленной нейтралью (системы заземления TN-S и TN-C-S).
Щиты электрические учетно-распределительные двухдверные предназначены для установки реечных и шкафных счетчиков.

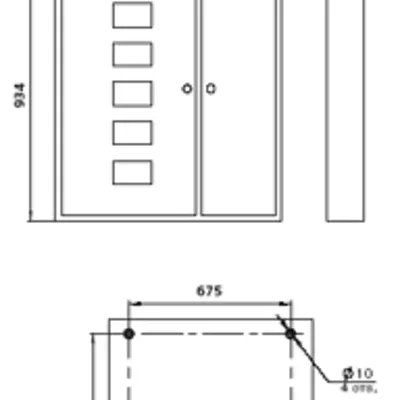

Габаритные размеры


Нормативно-правовое обеспечение

  • Отвечают требованиям ГОСТ Р 51321.1-2000 (МЭК 60439-1-92),
    ГОСТ Р 51628-2000.

Достоинства

  • Щит электрический учетно-распределительно-групповой поставляется полностью укомплектованным аппаратами распределения, имеют высокую монтажную готовность.
  • Аппараты установлены на монтажной рейке ТН 35 - 7,5.
  • Исполнения с однофазным вводом в квартиру.
  • Щит предусматривает установку реечных счетчиков различных исполнений.
  • Щит электрический учетно-распределительно-групповой предотвращает безучетное потребление электроэнергии.
  • Имеет силовой и низковольтный отсеки с внутренними замками (разной секретности). Замок силового отсека укомплектован четырьмя ключами, слаботочного - двумя.
  • Щит электрический учетно-распределительно-групповой имеет выдвижной конструктивный элемент для установки потребителем навесного замка.
  • Низковольтный отсек щита предназначен для установки распределительных устройств телевидения, телефонной связи и радиотрансляционной сети.
  • Корпус щита выполнен из металла толщиной 1мм., обладает механической прочностью и огнестойкостью, окрашен стойким полимерно-порошковым покрытием светлых тонов RAL 7035.
  • Щит электрический учетно-распределительно-групповой имеет исполнение с трехполюсным выключателем стояка ВА 57Ф35 или ВА 57 - 35 на ток до 250А.
  • Имеются шины «N» и «РE» с достаточным количеством контактных зажимов.
  • Число подключаемых к щиту квартир - до 5.
  • Допускают пломбирование оперативной панели щита.
  • Вариант установки - в нише 950 х 900 х 140 по ГОСТ Р 51628.
  • Крепление в нише боковое четырьмя распорными винтами М6.
  • Гарантийный срок - 5 лет со дня ввода в эксплуатацию.
  • По индивидуальному заказу возможно изготовление различных типоисполнений щитов.

Типоисполнения

Типоисполнения
Показатели Величины
Напряжение питающей сети, В 220/380
Частота питающей сети, Гц 50
Класс оборудования по способу защиты от поражения электрическим током
I
Степень защиты, обеспечиваемая оболочками
Степень защиты при открытой двери силового отсека
не ниже IP31
IP20
Диапазон рабочих температур, °С 1 - 35
Масса не более, кг 25
Габариты (ВхШхГ), мм 934х865х140
