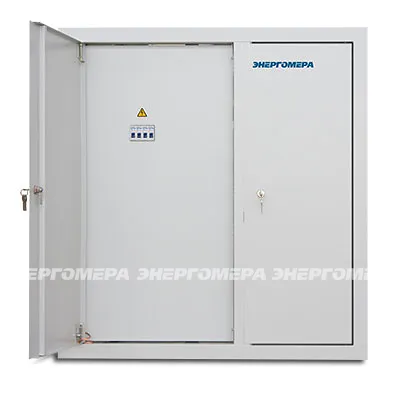

Щит электрический распределительный этажный

ЩЭР1С-2

Щит электрический распределительный этажный (встраиваемый в нишу) - устройство для распределения электрической энергии, а также защиты распределительных электрических цепей при перегрузках, коротких замыканиях и недопустимых токах утечки на землю (с устройством защитного отключения на вводе) в сетях с глухозаземленной нейтралью (системы заземления TN-S и TN-C-S).

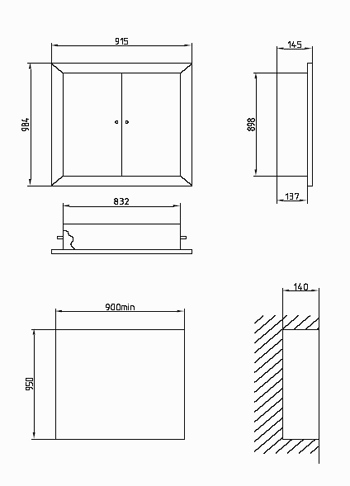

Габаритные размеры


Нормативно-правовое обеспечение

  • Отвечают требованиям ГОСТ Р 51321.1-2000 (МЭК 60439-1-92),
    ГОСТ Р 51628-2000.

Достоинства

  • Щит электрический распределительный этажный поставляется полностью укомплектованным аппаратами распределения, имеют высокую монтажную готовность.
  • Аппараты установлены на монтажной рейке ТН 35 - 7,5.
  • Имеются исполнения с однофазным и трехфазным вводом в квартиру.
  • Предотвращает безучетное потребление электроэнергии.
  • Имеет силовой и низковольтный отсеки с внутренними замками (разной секретности). Замок силового отсека укомплектован четырьмя ключами, слаботочного - двумя.
  • Щит электрический распределительный имеет выдвижной конструктивный элемент для установки потребителем навесного замка.
  • Низковольтный отсек щита предназначен для установки распределительных устройств телевидения, телефонной связи и радиотрансляционной сети.
  • Корпус щита выполнен из металла толщиной 1мм, обладает механической прочностью и огнестойкостью, окрашен стойким полимерно-порошковым покрытием светлых тонов RAL 7035.
  • Щит электрический распределительный имеет исполнение с трехполюсным выключателем стояка ВА 57Ф35 или ВА 57 - 35 на ток до 250А.
  • Имеются шины «N» и «РE» с достаточным количеством контактных зажимов.
  • Число подключаемых к щиту квартир - 6.
  • Допускается пломбирование оперативной панели щита электрического распределительного.
  • Вариант установки - в нише 950 х 900 х 140 по ГОСТ Р 51628.
  • Крепление в нише боковое четырьмя распорными винтами М6.
  • Гарантийный срок - 5 лет со дня ввода в эксплуатацию.
  • По индивидуальному заказу возможно изготовление различных типоисполнений щитов.

Типоисполнения

Щит электрический - типоисполнения
Показатели Величины
Напряжение питающей сети, В 220/380
Частота питающей сети, Гц 50
Класс оборудования по способу защиты от поражения электрическим током
I
Степень защиты, обеспечиваемая оболочками
Степень защиты при открытой двери силового отсека
не ниже IP31
IP20
Диапазон рабочих температур, °С 1 - 35
Габаритные размеры щита, мм
Размеры ниши (высота*ширина* глубина)
Габарит каркаса, встраиваемого в нишу(высота*ширина* глубина)
984 x 915 x 145
950 х 900 х 140
900 х 835 х 135
Масса не более, кг 25
