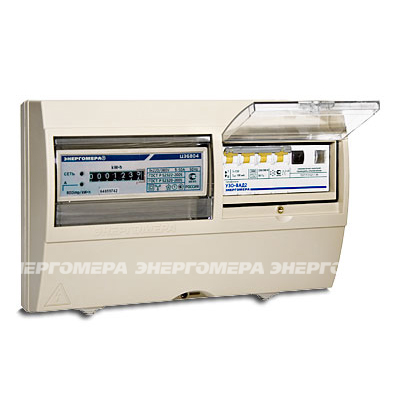

Щиток квартирный вводной настенный 3ЩКВН2 предназначен для ввода в квартиру (частное домовладение и др.) питающей линии и учета электрической энергии напряжением 380В, для защиты при перегрузках, коротких замыканиях и недопустимых токах утечки на землю (с устройством защитного отключения на вводе).
Нормативно-правовое обеспечение
Щитки квартирные вводные серии ЩКВН отвечают требованиям:- ГОСТ Р 51321.1 (МЭК 60439) «Устройства комплектные низковольтные распределения и управления»;
- ГОСТ Р 51321.5-99 «Устройства комплектные низковольтные распределения и управления. Часть 5. Дополнительные требования к низковольтным комплектным устройствам, предназначенным для наружной установки в общедоступных местах (распределительным шкафам)»
- ГОСТ Р 51628-2000 «Щитки распределительные для жилых зданий».
Характеристики надежности
- Средний срок службы - не менее 25 лет.
Конструктивные особенности
- В комплектации вводного щитка ЩКВН поставляется полностью укомплектованным вводными аппаратами защиты и счетчиком электроэнергии.
- Щитки по месту установки и материалу корпуса имеют исполнения:
- климатическое исполнение У1, для эксплуатации на открытом воздухе,
материал корпуса – поликарбонат; - климатическое исполнение У2, материал корпуса АВС-пластик.
- климатическое исполнение У1, для эксплуатации на открытом воздухе,
- Щиток вводной предусматривает установку трехфазных счетчиков реечного исполнения в корпусах R31, R33 (с укороченной клеммной крышкой).
- Щиток имеет прозрачные дверцы учетного и аппаратного отсеков с местом под пломбировку
и пломбировочные винты. Дверца учетного отсека предназначена для доступа к ИК –порту счетчика, аппаратного отсека – для доступа к рукояткам аппаратов защиты. - Кожух щитка имеет пломбировочное место в нижней части.
- Применение ЩКВН предотвращает безучетное потребление электроэнергии.
- Крепление щитка к стене производится в 4-х местах через отверстия в корпусе диаметром 6 мм без демонтажа аппаратов.
- Подключение вводной линии и отводящих проводников производится через сальниковые вводы, находящиеся внизу корпуса щитка, либо через заднюю стенку корпуса посредством выламывающихся заглушек (при скрытой электропроводке).
- Окно в корпусе под вводной аппарат имеет выламывающиеся заглушки для установки аппаратов шириной от 3 до 6,5 модулей.
- Аппараты установлены на монтажной рейке ТН 35-7,5.
- В корпусе имеется место для установки шины «PE» и «N». Комплектование вводных щитков шинами «PE» и «N» осуществляется в зависимости от электрической схемы щитка.
- По заявке заказчика вводной щиток (корпус) может поставляться
с неполной комплектацией,с комплектацией другими защитными аппаратами, с «PE» и «N» шинами по 8 контактов.
Показатели | Величины |
Номинальное напряжение, В | 380 |
Степень защиты по ГОСТ 14254-96: -с закрытой крышкой -с открытой крышкой |
IP54 IP20 |
Защита от поражения электрическим током по ГОСТ Р МЭК536-94 | класс II |
Климатическое исполнение по ГОСТ 15150-69 и ГОСТ 15543.1-89: -У1 -У2 |
от -45 до +45° от -40 до +45° |

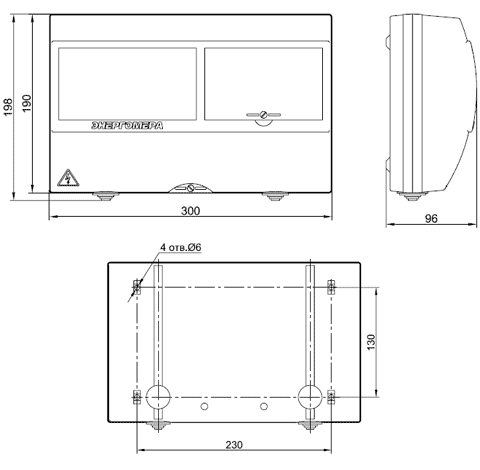

Габаритные размеры (HxLxB), мм | 198 x 300 x 96 |
Масса, кг | не более 3 |
Х ЩКВН X X II-ХХА/Сч/ ХХХХ XX
|
Условное обозначение корпуса (корпуса со счетчиком) – КШН6Р (вместо ЩКВН в случае поставки изделия,
Документация
Сертификат соответствия | PDF 1 Mb |
Сертификат пожарной безопасности | PDF 14 Mb |
Паспорт | PDF 531 Kb |
