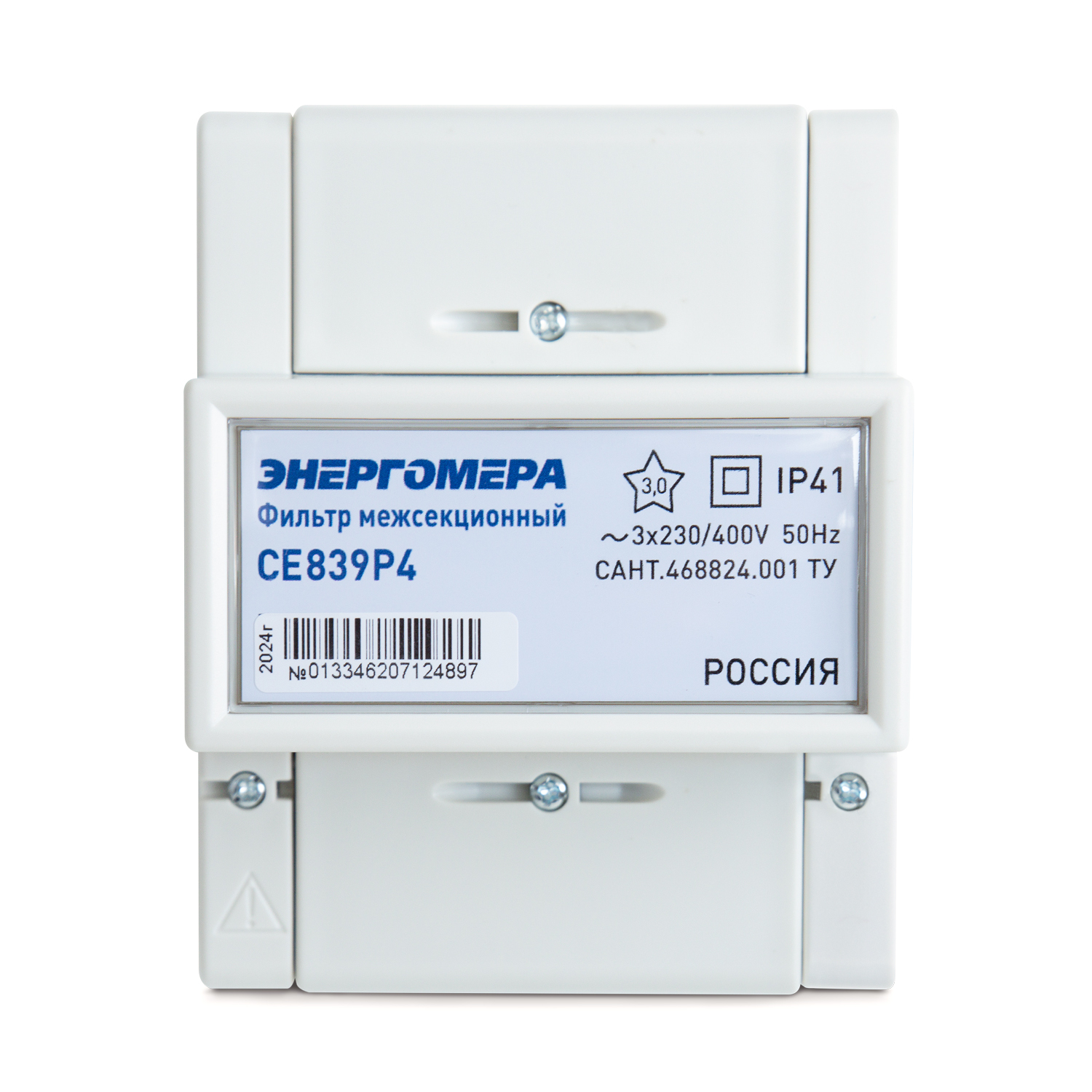

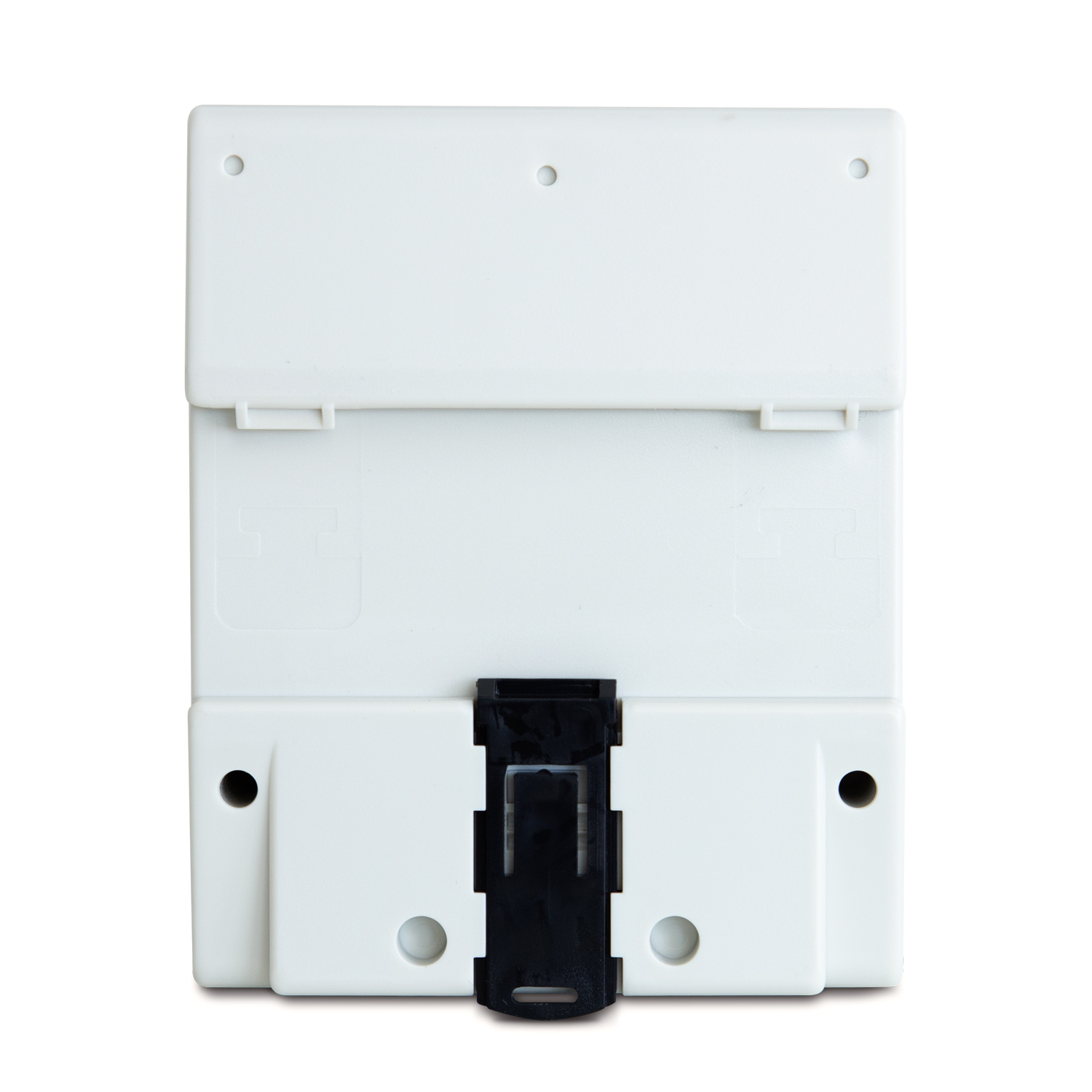

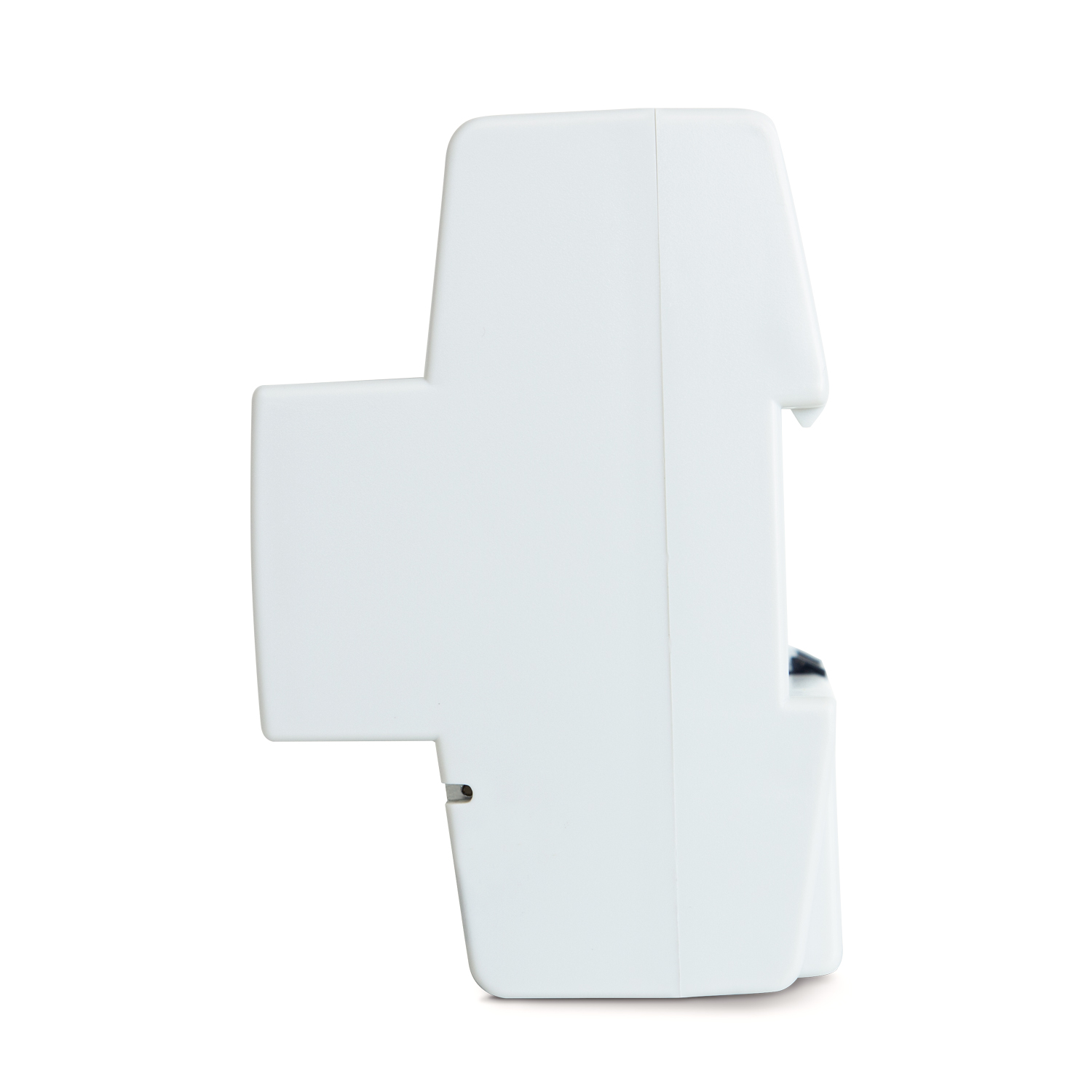

Фильтр предназначен для эффективной передачи сигналов в диапазонах частот CENELEC-A, FCC между двумя секциями шин или между фазами силовой сети одной и той же секции шин силовой низковольтной сети.
Назначение
- Фильтр предназначен для передачи сигналов PLC между двумя секциями шин силовой низковольтной сети. Фильтр может быть также использован для трансляции сигнала PLC между фазами силовой сети одной и той же секции шин. Типовыми объектами для применения фильтра являются двухтрансформаторные подстанции силовых распределительных сетей 6-10/0,4 кВ.
- Фильтр является пассивным устройством, не требующим вторичного питания.
- Фильтр эффективен в диапазонах CENELEC-A, FCC в полосах частот, используемых технологией G3 PLC.
- По типу подключения фильтр относится к постоянно подключенному оборудованию (подключение к силовой сети через разъёмные соединители не предусмотрено).
Эксплуатационные ограничения
- Фильтр не предназначен для использования в качестве устройства питания или распределения электроэнергии.
- Фильтр должен подключаться к секциям шин через коммутационные аппараты со встроенной защитой от коротких замыканий.
- Фильтр не является устройством подавления помех.
Особенности подключения к силовой сети
- Монтаж фильтра должен осуществляться в непосредственной близости от УСПД с каналом PLC, например, в шкафу АСКУЭ. При этом необходимо подключать зажимы фильтра с маркировкой «Секция УСПД» непосредственно к выходу автоматического выключателя, который подаёт питание на УСПД.
| Показатели | Величины |
| Номинальное значение фазного напряжения, среднеквадратическое значение, В | 230 |
| Максимальное значение фазного напряжения, среднеквадратическое значение, В | 350 |
| Диапазон рабочих температур, °С | от - 40 до + 65 |
| Относительная влажность воздуха, % | 90 при 30 °С |
| Атмосферное давление, кПа (мм рт. ст.) | 60-106,7 (460-800) |
| Нижняя граница полосы пропускания1, кГц, не более | 30 |
| Верхняя граница полосы пропускания1, кГц, не менее | 488 |
| Нижняя граница полосы подавления, кГц, не менее | 5 |
| Верхняя граница полосы подавления, кГц, не более | 1800 |
| Минимальное затухание в полосе подавления, дБ, не менее | 6 |
| Степень защиты корпуса фильтра по IP | 41 |
| Габаритные размеры, не более, мм (ВхШхГ) | 110x89x72,5 |
| Средний срок службы, лет, не менее | 30 |
| Средняя наработка на отказ, часов, не менее | 150 000 |
1 На уровне минус 3 дБ
