Трансформатор тока гальванической развязки ТТГР-М100/100
Трансформатор тока гальванической развязки ТТГР-М100/100

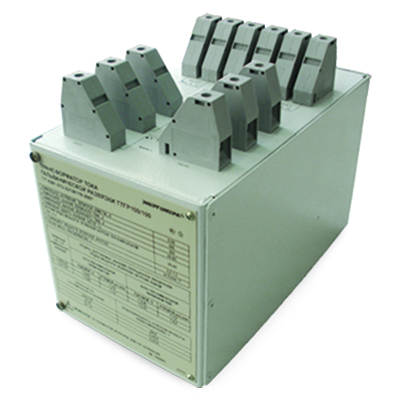

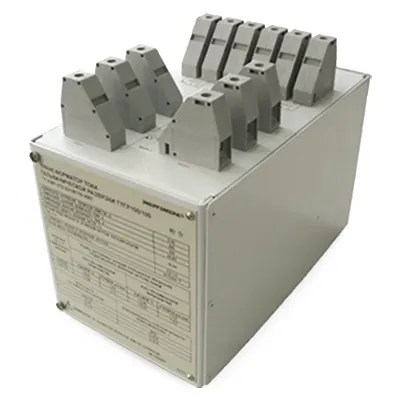

Трансформатор тока гальванической развязки ТТГР-М100/100 предназначен для гальванической изоляции последовательных цепей однофазных и трехфазных счетчиков электрической энергии от цепей тока поверочных установок при поверке и калибровке счетчиков. ТТГР-М100/100предназначен для использования в цепях переменного тока с номинальным напряжением до 0,66 кВ, номинальной частотой 50 и 60 Гц, при электрических измерениях в составе установок или совместно с установками для поверки и калибровки счетчиков электрической энергии.
Документация
Руководство по эксплуатации
Дилеры и представители компании есть во всех регионах РФ и ближнего зарубежья
Где купитьКонструктивно ТТГР-М100/100 содержат в себе три канала (фазы), состоящие из трансформатора тока, помещенные в металлический прямоугольный корпус. Трансформатор выполнен на тороидальных магнитопроводах и содержат одну первичную и одну вторичную обмотку.
Нормативно-правовое обеспечение
- Соответствует ГОСТ 22261-94
- Соответствует ГОСТ 12.2.091-2012
- Выпускается по ТУ 26.51.45-125- 63919543-2016
- Сертифицирован и внесен в Государственный реестр средств измерений РФ
Характеристики надежности
- Средняя наработка на отказ – 50000 часов.
- Средний срок службы - 10 лет.
Документация
| Руководство по эксплуатации | PDF 2 Mb |
| Руководство пользователя | PDF 928 Kb |
| Формуляр | PDF 998 Kb |
| Описание типа | PDF 2 Mb |
| Методика поверки | PDF 3 Mb |
Сертификаты
| Декларация о соответствии ЕАЭС | PDF 985 Kb |
