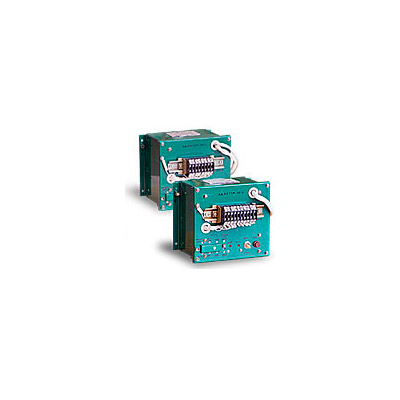

Адаптеры сигналов «ЭНЕРГОМЕРА»

АС-1-У2, АС-2-У2, АС-3-У2

ТУ 4237-009-22136119-2001
Согласование электрических цепей и сигналов выпрямителей для катодной защиты типа «ЭНЕРГОМЕРА» с системами телемеханики. Эксплуатация совместно с выпрямителями для катодной защиты.


Нормативно-правовое обеспечение

  • Адаптеры сигналов имеют сертификат соответствия Госстандарта России РОСС.RU.МЕ86.Н00325

Конструктивные особенности

  • Диапазон рабочих температур окружающей среды: от минус 45°С до +55°С.
  • Степень защиты адаптеров от воздействия окружающей среды и соприкосновения с токоведущими частями:
  • IP44 по ГОСТ 14254-96.
  • Класс защиты от поражения электрическим током:
  • 01 по ГОСТ 12.2.007.0-75.
  • Адаптеры имеют контактные устройства для присоединения цепей телеметрических систем, обеспечивающие механическое присоединение (без пайки) проводников сечением от 0,5 мм2 до 2,5 мм2.
  • Адаптеры устанавливаются в выпрямители для катодной защиты на специально отведенное место и крепятся к установочным отверстиям, предусмотренным в конструкции выпрямителей.
Наименование параметра Значения параметра для адаптера
АС-1-У2 АС-2-У2 АС-3-У2
Питающая сеть однофазная, переменного тока
Номинальное напряжение питающей, В 220
Частота питающей сети, Гц 50±3
Потребляемая мощность, не более, Вт 40 20 25
Наличие каналов преобразования сигналов телеизмерений:
— выходного напряжения
— выходного тока
— защитного потенциала


есть
есть
есть


есть
есть
есть


есть
есть
есть
Наличие канала преобразования сигнала телерегулирования есть есть есть
Наличие гальванического разделения входных и выходных цепей каналов:
а) телеизмерений:
— выходного напряжения
— выходного тока
— защитного потенциала



есть
есть
есть



есть
нет
нет



есть
нет
нет
б) телерегулирования есть нет нет
Номинальное сопротивление нагрузки каналов телеизмерений (входное сопротивление системы телемеханики), Ом 250 182 500
Максимальное сопротивление нагрузки каналов телеизмерений (входное сопротивление системы телемеханики и сопротивление соединительных цепей, Ом 700
Входное сопротивление каналов:
а) телеизмерений, не менее, кОм:
- выходного напряжения
- выходного тока
- защитного потенциала
б) телерегулирования, номинальное значение, Ом


10
100
100

249


10
100
100

249


10
100
100

249
Масса, не более, кг 3,4 2,6 3,2
Габаритные размеры (LxBxH), мм 187х166х170 187х166х155
Срок службы, не менее, лет 12
