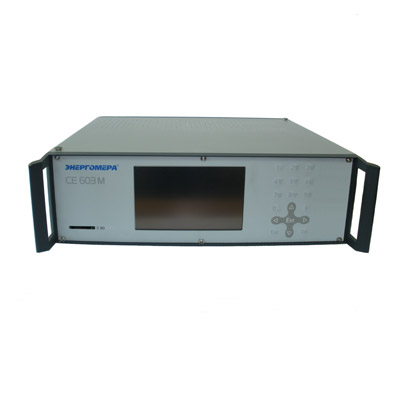

Ваттметр-счетчик эталонный многофункциональный

CE603M

ТУ 4381-082-63919543-2011
Приборы СЕ603М предназначены для калибровки и определения метрологических характеристик при поверке следующих средств измерений электрических величин в промышленном диапазоне частот при наличии внешнего источника испытательных сигналов:
– электронных и индукционных одно- и трехфазных счетчиков электрической энергии, в том числе, электронных многофункциональных счетчиков, осуществляющих обмен информацией с внешними устройствами по цифровым интерфейсам стандартов EIA RS-232, EIA RS-485 и по оптическому интерфейсу, выполненному в соответствии с ГОСТ Р МЭК 61107-2001;
– одно- и трехфазных средств измерений электрической мощности;
– одно- и трехфазных источников напряжения, силы тока, электрической мощности;
– средств измерений напряжения, силы тока, угла сдвига фазы, коэффициента электрической мощности, частоты;
– средств измерений и регистрации показателей качества электрической энергии;
– измерительных и изолирующих трансформаторов напряжения и тока.


Особенности

  • Ваттметр-счетчик может применяться автономно, а также в составе установок для поверки счетчиков электрической энергии и других средств измерений.
  • Прибор обеспечивает определение метрологических характеристик при поверке и калибровке счетчиков активной электрической энергии и средств измерений активной электрической мощности, а также, при обмене информацией по цифровым интерфейсам, многофункциональных электронных счетчиков активной электрической энергии:
    • трехфазных трех- и четырехпроводных;
    • однофазных.
  • Ваттметр-счетчик обеспечивает определение метрологических характеристик при поверке и калибровке счетчиков реактивной электрической энергии и средств измерений реактивной электрической мощности, а также, при обмене информацией по цифровым интерфейсам, многофункциональных электронных счетчиков реактивной электрической энергии:
    • трехфазных (трех- и четырехпроводных), измеряющих реактивную энергию методом перекрестного включения;
    • одно- и трехфазных (трех- и четырехпроводных), измеряющих реактивную энергию геометрическим методом;
    • одно- и трехфазных (трех- и четырехпроводных), измеряющих реактивную энергию методом сдвига на четверть периода основного тона;
    • одно- и трехфазных (трех- и четырехпроводных), измеряющих реактивную энергию методом сдвига интегрированием сигнала напряжения;
    • трехфазных трехпроводных, измеряющих реактивную энергию методом с искусственной нулевой точкой;
    • одно и трехфазных, измеряющих реактивную энергию по основной гармонике.
  • Измеряемые показатели качества электрической энергии:
    • коэффициент искажения синусоидальности напряжения;
    • коэффициенты гармонических составляющих сигналов напряжения;
    • коэффициент несимметрии напряжения по обратной последовательности;
    • коэффициент несимметрии напряжения по нулевой последовательности;
    • отклонение частоты;
    • установившееся отклонение напряжения.
  • Измеряемые характеристики высших гармоник:
    • амплитудные и среднеквадратические значения гармонических составляющих сигналов фазных напряжений и токов;
    • коэффициент искажения синусоидальности кривой тока;
    • коэффициенты гармонических составляющих сигналов тока;
    • активная и реактивная мощности высших гармоник в каждой из фаз трехфазной четырехпроводной цепи и в однофазных цепях;
    • углы сдвига фазы высших гармоник сигналов фазных напряжений относительно высших гармоник того же порядка сигналов фазных токов;
    • углы сдвига фазы высших гармоник сигналов фазных напряжений относительно гармоник того же порядка сигналов фазных напряжений других фаз, а также углов сдвига фазы гармоник одного порядка сигналов междуфазных напряжений друг относительно друга;
    • углы сдвига фазы высших гармоник сигналов фазных токов относительно гармоник того же порядка сигналов фазных токов других фаз.
  • Определяемые погрешности измерительных трансформаторов напряжения и тока:
    • абсолютная угловая;
    • относительная погрешность напряжения, относительная токовая погрешность.
  • При выполнении операций в соответствии с эксплуатационной документацией ваттметр-счетчик обеспечивает возможность определения погрешностей преобразователей мощности, напряжения, силы тока.
  • Ваттметр-счетчик обеспечивает ввод с клавиатуры и отображение на цветном, графическом, сенсорном дисплее информации, необходимой для работы и задания режимов работы.
  • Ваттметр-счетчик, при помощи входящего в комплект поставки фотосчитывающего устройства, обеспечивает определение относительных погрешностей электронных счетчиков, имеющих светодиод с переменной яркостью свечения (при известном для светодиода передаточном числе), а также - индукционных счетчиков.
  • Ваттметр-счетчик обеспечивает передачу информации на персональный компьютер (в дальнейшем – ПК) по интерфейсу USB 2.0, а также передачу информации на карту памяти SD (Secure Digital Memory Card).
  • Ваттметр-счетчик беспечивает обмен информацией с одним поверяемым счетчиком по цифровым интерфейсам стандартов EIA RS-232, EIA RS-485 и по оптическому интерфейсу, выполненному в соответствии с ГОСТ Р МЭК 61107-2001.

Нормативно-правовое обеспечение

  • Соответствие ГОСТ 22261-94, ГОСТ Р 51350-99
  • Сертифицированы в России.

Характеристики надежности

  • Средняя наработка на отказ — 20 000 часов.
  • Средний срок службы — 10 лет.

Основные метрологические характеристики

Измеряемые величины, вид погрешности Погрешности измерений, для модификации с основной погрешностью
±0,015% ±0,030% ±0,050%
Среднеквадратическое значение фазного напряжения U, фазного напряжения основной гармоники U(1), междуфазного напряжения Uмф, U и U(1) от 30 до 300 В, Uмф от 50 до 500 В, погрешность относительная ±0,015 % ±0,03 % ±0,05 %
Среднеквадратическое значение силы тока I, силы тока основной гармоники I(1), погрешность относительная:
- I и I(1) от 0,001 до 0,01 А
- I и I(1) от 0,01 до 0,05 А
- I и I(1) от 0,05 до 120 А
- I и I(1) от 120 до 240 А

±0,20 %
±0,03 %
±0,015 %
±0,03 %

±0,20 %
±0,05 %
±0,03 %
±0,03 %

±0,20 %
±0,10 %
±0,05 %
±0,05 %
Частота тока основной гармоники F(1), F(1) от 45 до 66 Гц, погрешность абсолютная ±0,001 Гц ±0,001 Гц ±0,001 Гц
Угол сдвига фазы основной гармоники, погрешность абсолютная ±0,005° ±0,005° ±0,005°
Активная мощность Р, погрешность счетчиков активной энергии по импульсному выходу, частота выходного сигнала частотного выхода при преобразовании активной мощности в импульсный сигнал, погрешность относительная:
- I от 0,001 до 0,01 А; U от 30 до 300 В, Iсоs φI =1,0 ±0,20 % ±0,20 % ±0,20 %
- I от 0,01 до 0,05 А; U от 30 до 300 В, Iсоs φI от 0,5 до 1,0 ±(0,05 - 0,02× Iсоs φI) % ±(0,08 - 0,03× Iсоs φI) % ±(0,16 - 0,06× Iсоs φI) %
- I от 0,05 до 120 А, U от 30 до 300 В, Iсоs φI от 0,5 до 1,0 ±(0,025 - 0,01× Iсоs φI) % ±(0,05 - 0,02× Iсоs φI) % ±(0,08 - 0,03× Iсоs φI) %
- I от 120 до 240 А, U от 30 до 300В, Iсоs φI от 0,5 до 1,0 ±(0,05 - 0,02× Iсоs φI) % ±(0,05 - 0,02× Iсоs φI) % ±(0,08 - 0,03× Iсоs φI) %
- I от 0,01 до 0,05 А; U от 30 до 300 В, Iсоs φI от 0,1 до 0,5 ±0,020/ Iсоs φI % ±0,035/ Iсоs φI % ±0,065/ Iсоs φI %
- I от 0,05 до 120 А, U от 30 до 300 В, Iсоs φI от 0,1 до 0,5 ±0,015/ Iсоs φI % ±0,020/ Iсоs φI % ±0,035/ Iсоs φI %
- I от 120 до 240 А, U от 30 до 300 В, Iсоs φI от 0,1 до 0,5 ±0,020/ Iсоs φI % ±0,020/ Iсоs φI % ±0,035/ Iсоs φI %
Реактивная мощность Q, погрешность счетчиков реактивной энергии по импульсному выходу, частота выходного сигнала частотного выхода при преобразовании реактивной мощности в импульсный сигнал, погрешность относительная:
- I от 0,001 до 0,01 А; U от 30 до 300 В, Isin φI =1,0 ±0,20 % ±0,20 % ±0,20 %
- I от 0,01 до 0,05 А; U от 30 до 300 В, Isin φI от 0,5 до 1,0 ±(0,08 - 0,03× Isin φI) % ±(0,16 - 0,06× Isin φI) % ±(0,25 - 0,10× Isin φI) %
- I от 0,05 А до Imax; U от 30 до 300 В, Isin φI от 0,5 до 1,0 ±(0,05 - 0,02× Iсоs φI) % ±(0,08 - 0,03× Iсоs φI) % ±(0,16 - 0,06× Isin φI) %
- I от 0,01 до 0,05 А; U от 30 до 300 В, Isin φI от 1,0 до 0,5 ±0,035/ Iсоs φI % ±0,065/ Iсоs φI % ±0,065/ Isin φI %
- I от 0,05 А до Imax; U от 30 до 300 В, Isin φI от 1,0 до 0,5 ±0,020/ Iсоs φI % ±0,035/ Iсоs φI % ±0,035/ Isin φI %
Полная мощность S, частота выходного сигнала частотного выхода при преобразовании полной мощности в импульсный сигнал, погрешность относительная:
- I от 0,001 до 0,01 А; U от 30 до 300 В, φ(1)UI от 0 до 360º ±0,20 % ±0,20 % ±0,20 %
- I от 0,01 до 0,05 А; U от 30 до 300 В, φ(1)UI от 0 до 360º ±0,05 % ±0,10 % ±0,15 %
- I от 0,05 до 120 А, U от 30 до 300 В, φ(1)UI от 0 до 360º ±0,03 % ±0,05 % ±0,10 %
- I от 120 до 240 А, U от 30 до 300 В, φ(1)UI от 0 до 360º ±0,05 % ±0,05 % ±0,10 %
Период импульсного сигнала на испытательных выходах счетчиков (погрешность встроенных часов), при времени усреднения не менее 20с, погрешность относительная ±0,0001 % ±0,0001 % ±0,0001 %
Коэффициенты К(n) и уровни U(n) и I(n) высших гармонических составляющих сигналов напряжения и тока порядка n от 2 до 40:
- при K(n) менее 1 %, погрешность абсолютная ±0,003 % - модификации "КЭ",
±0,01 % - модификации "К"
- при K(n) 1 % и более, погрешность относительная ±0,3 % - модификации "КЭ",
±1,0 % - модификации "К"
- при U(n) от 0,3 до 60 В, I(n) от 0,001 до 30 А, погрешность относительная ±0,3 % - модификации "КЭ",
±1,0 % - модификации "К"
Углы сдвига фазы высших гармоник порядка n от 2 до 40, погрешность абсолютная ±0,1° - модификации "КЭ",
±0,3° - модификации "К"
Приведенная погрешность преобразователей активной мощности, среднеквадратического значения напряжения, среднеквадратического значения силы тока, погрешность приведенная
Примечание - γВП – приведенная погрешность, в %, внешнего прибора, с помощью которого осуществляется измерение или преобразование в частоту выходного сигнала поверяемого преобразователя
±(0,015+γВП) % ±(0,030+γВП) % ±(0,050+γВП) %
Приведенная погрешность преобразователей реактивной мощности, полной мощности, погрешность приведенная ±(0,030+γВП) % ±(0,050+γВП) % ±(0,100+γВП) %
Погрешности трансформаторов напряжения:
- относительная погрешность напряжения при непосредственном измерении, погрешность абсолютная ±0,03 % ±0,05 % ±0,10 %
- абсолютная угловая погрешность при непосредственном измерении, погрешность абсолютная ±0,005°
- относительная погрешность напряжения при сличении с эталоном, U от 5 до 20 В, погрешность абсолютная ±(0,005+0,05·|δUTН|) %
- относительная погрешность напряжения при сличении с эталоном, U от 20 до 300 В, погрешность абсолютная ±(0,002+0,02·|δUTН|) %
- абсолютная угловая погрешность при сличении с эталоном, U от 5 до 20 В, погрешность абсолютная ±(0,005+0,05·|ΔφTН|)°
- абсолютная угловая погрешность при сличении с эталоном, U от 20 до 300 В, погрешность абсолютная ±(0,002+0,02·|ΔφTН|)°
Примечание - δUTН, в %, и ΔφTН, в градусах, - относительная погрешность напряжения и абсолютная угловая погрешность поверяемого трансформатора напряжения соответственно
Погрешности трансформаторов тока:
- относительная токовая погрешность, I от 0,01 до 0,05 А, погрешность абсолютная ±(0,010+0,10·|δITТ|) %
- относительная токовая погрешность, I от 0,05 до 0,20 А, погрешность абсолютная ±(0,005+0,05·|δITТ|) %
- относительная токовая погрешность, I от 0,20 до Imax, погрешность абсолютная ±(0,002+0,02·|δITТ|) %
- абсолютная угловая погрешность, I от 0,01 до 0,05 А, погрешность абсолютная ±(0,010+0,10·|ΔφTТ|)°
- абсолютная угловая погрешность, I от 0,05 до 0,20 А, погрешность абсолютная ±(0,005+0,05·|ΔφTТ|)°
- абсолютная угловая погрешность, I от 0,20 до Imax, погрешность абсолютная ±(0,002+0,02·|ΔφTТ|)°

Основные технические характеристики

Характеристики Значения характеристик, для модификации с основной погрешностью
±0,015% ±0,030% ±0,050%
Среднеквадратическое значение фазного напряжения U, фазного напряжения основной гармоники U(1), междуфазного напряжения Uмф, U и U(1) от 30 до 300 В, Uмф от 50 до 500 В, погрешность относительная ±0,015 % ±0,03 % ±0,05 %
Допустимое отклонение напряжения сети питания переменного тока частотой 50±2,5 или 60±3 Гц, В 195…253
Потребляемая мощность, В·А, не более 70
Габаритные размеры, мм, не более 510 х 470 х 145
Масса, кг, не более 18 15 15

Примечание - Характеристики для диапазона силы тока от 10 до 120 А относятся к приборам исполнений с Imax 120 А и 240 А, для диапазона силы тока от 120 до 240 А - к приборам исполнений с Imax 240 А.

Структура условного обозначения

СЕ603M X Х X X
Максимальное значение силы тока:
10 - 10 А;
120 - 120 А;
240 - 240 А;
Основная относительная погрешность измерения напряжения, силы тока, активной мощности, в режиме определения погрешностей счетчиков активной энергии при значении коэффициента активной мощности, равном ±1,0 и в основном диапазоне силы тока:
0,015 ±0,015 %;
0,030 ±0,030 %;
0,050 ±0,050 %;
Нормирование погрешностей в режиме определения погрешностей трансформаторов напряжения и тока:
символ отсутствует - погрешности не нормируются
Т - погрешности нормируются
Нормирование погрешностей измерения показателей качества электрической энергии и характеристик высших гармоник:
К - погрешности нормируются, точность стандартная
КЭ - погрешности нормируются, точность повышенная
СЕ603М - условное обозначение типа ваттметров-счетчиков.
