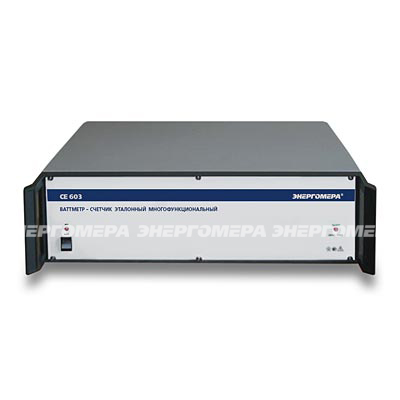

Ваттметр-счетчик эталонный многофункциональный

СЕ603

ТУ 4381-065-22136119-2007
Приборы СЕ603 предназначены для калибровки и определения метрологических характеристик при поверке следующих средств измерений:
- электронных и индукционных одно- и трехфазных счетчиков активной и реактивной электрической энергии;
- одно- и трехфазных средств измерений активной и реактивной электрической мощности (ваттметров, варметров, преобразователей и калибраторов мощности);
- средств измерений напряжения и силы тока (вольтметров, амперметров, преобразователей напряжения и силы тока в промышленном диапазоне частот);
- средств измерения и регистрации показателей качества электроэнергии.


Нормативно-правовое обеспечение

  • Соответствие ГОСТ 22261.
  • Сертифицированы в России.

Характеристики надежности

  • Средняя наработка на отказ — 20 000 часов.
  • Средний срок службы — 10 лет.

Особенности

  • Приборы обеспечивают измерения в однофазных, трехфазных трехпроводных и трехфазных четырехпроводных сетях.
  • Приборы обеспечивают измерение реактивной мощности и энергии при определении погрешностей поверяемых счетчиков методами (выбирается оператором):
    • перекрестного включения;
    • геометрическим методом;
    • методом сдвига на четверть периода основного тона;
    • методом сдвига интегрированием сигнала напряжения
    • суммированием мощностей гармоник (с ненормированной погрешностью).
  • Одновременно может производиться определение погрешностей до 4-х счетчиков различного вида и типа.
  • Прибор обеспечивает отображение векторных диаграмм и формы входных сигналов на мониторе управляющего персонального компьютера.
  • Прибор функционирует только при управлении от внешнего персонального компьютера (программное обеспечение для компьютера входит в комплект поставки).
  • Прибор может быть использован самостоятельно (с внешним персональным компьютером) и в составе установок.
Показатели Значения
Основная погрешность при измерении активной и реактивной мощности, напряжения, силы тока, в режиме определения погрешностей счетчиков электрической энергии, %

от ±0,05



Основная погрешность измерения активной и реактивной мощностей первой гармоники, % от ±0,10
Основная погрешность измерения активной и реактивной мощностей высших гармонических составляющих (n=2…40)**, %

от ±1,0
Основная погрешность измерения коэффициентов активной и реактивной мощностей
±0,005
Основная погрешность измерения углов сдвига фазы первых гармоник входных сигналов, град.
±0,05
Основная погрешность измерения углов сдвига фазы высших гармоник входных сигналов (n=2…40)**, град.
от ±0,3
Основная погрешность измерения частоты тока первой гармоники, Гц
±0,01
Основная погрешность измерения:**
- коэффициентов гармонических составляющих входных сигналов (n=2…40), %;
- коэффициентов искажения синусоидальности вход-ных сигналов, %;
- амплитудных и среднеквадратических значений высших гармонических составляющих входных сигналов (n=2…40), %



от ±1,0
Основная погрешность измерения коэффициента несимметрии напряжения по обратной и нулевой последовательностям**, %

±0,1
Основная погрешность измерения отклонения частоты**, Гц ±0,01
Основная погрешность измерения установившегося отклонения напряжения**, %
±0,1
Диапазон фазных напряжений, В 30 - 300
Диапазон силы тока*, А от 0,001 до 60,
от 0,001 до 120,
от 0,001 до 240,
Частота тока входных сигналов первой гармоники, Гц от 45 до 66
Диапазон измеряемых коэффициентов гармонических составляющих (n=2…40) и коэффициентов искажения синусоидальности входных сигналов**, % Напряжение от 0 до 20,
ток от 0 до 50,
Диапазон значений коэффициентов мощности в кон-тролируемой сети, для которого нормируется по-грешность измерения мощностей и погрешность в режиме определения погрешностей поверяемых счетчиков


От ±0,1 до ±1,0
Напряжение сети питания частотой 50 или 60 Гц, В 220
Габаритные размеры, не более, мм 510 х 490 х 145
Масса, не более*, кг 17 или 20


* - в зависимости от вариантов исполнения.
** - для приборов СЕ603К.
