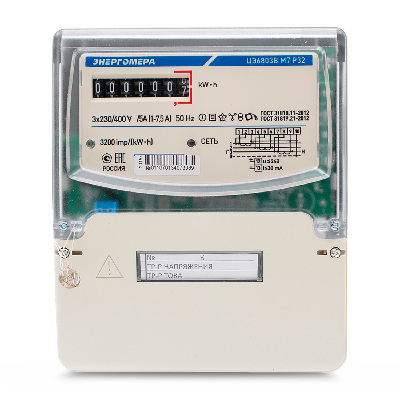

Счетчик электроэнергии трехфазный

ЦЭ6803В-Р32

ТУ 4228-010-04697185-97
Предназначен для измерения и учета электроэнергии по одному тарифу.
Класс точности: 1.
Корпус Р32 - для крепления в щиток и на din-рейку.
Соответствует стандартам размещения счетчиков в щиток и на рейку. Обеспечивает размещение в электрощитах наряду с другими видами оборудования.

Способы монтажа

Другие исполнения корпуса: Р31

Видео о продукте

Нормативно-правовое обеспечение

  • ГОСТ 31818.11-2012 (IEC 62058-11-2012)
  • ГОСТ 31819.21-2012 (IEC 62058-21-2012)

Характеристики надежности

  • Средняя наработка на отказ — 220000 часов.
  • Межповерочный интервал — 16 лет.
  • Средний срок службы — 30 лет.
  • Гарантийный срок (срок хранения и срок эксплуатации суммарно) - 4 года с даты выпуска для счетчиков, произведенных до 01.05.2019 г.
  • Гарантийный срок (срок хранения и срок эксплуатации суммарно) - 7 лет с даты выпуска для счетчиков, произведенных c 01.05.2019 г.

Особенности электросчетчика

  • Модификации для прямого, полукосвенного и косвенного включения.
  • Универсальный монтаж на DIN-рейку и на плоскую поверхность.
  • Исполнения с механическим отсчетным устройством или ЖКИ.
  • Исполнения с датчиками магнитного поля и вскрытия крышки клеммной колодки.
  • Улучшенные значения стартового тока.
  • Малое собственное энергопотребление.
  • Стандартный телеметрический импульсный выход.
  • Устойчивость к климатическим, механическим и электромагнитным воздействиям.
  • Привлекательная цена.

Считывание данных о потреблении со счетчика ЦЭ6803В

Показатели Величины
Класс точности1
Номинальное напряжение, В3x230/400
Номинальный (базовый) ток, А1; 5; 10
Максимальный ток, А7,5; 60; 100
Схема включениядля трехфазных четырехпроводных счетчиков
Частота измерительной сети, Гц50±2,5; 60±3
Число тарифов1
Датчик токаШунт
Габаритные размеры (ВхШхГ), не более, мм170 x 141 x 52
Степень защиты по ГОСТ 14254-96IP51

Счетчик электрической энергии ЦЭ6803В 1 230В 1-7,5А 3ф.4пр. М7 Р32

Технические характеристики модификации:
ЦЭ6803ВМодель
Р32Тип корпуса
1Класс точности1
230ВНоминальное напряжение, В3x230/400
1Номинальный (базовый) ток, А1
7,5AМаксимальный ток, А7,5
3ф.4пр.Схема включениядля трехфазных четырехпроводных счетчиков
M7Тип отсчетного устройстваСемиразрядное механическое

Счетчик электрической энергии ЦЭ6803В 1 230В 1-7,5А 3ф.4пр. Э Р32 F

Технические характеристики модификации:
ЦЭ6803ВМодель
Р32Тип корпуса
1Класс точности1
230ВНоминальное напряжение, В3x230/400
1Номинальный (базовый) ток, А1
7,5AМаксимальный ток, А7,5
3ф.4пр.Схема включениядля трехфазных четырехпроводных счетчиков
ЭТип отсчетного устройстваДисплей (ЖКИ)
Дополнительные функции:
FДатчик магнитного поля

Счетчик электрической энергии ЦЭ6803В 1 230В 10-100А 3ф.4пр. М7 Р32

Технические характеристики модификации:
ЦЭ6803ВМодель
Р32Тип корпуса
1Класс точности1
230ВНоминальное напряжение, В3x230/400
10Номинальный (базовый) ток, А10
100AМаксимальный ток, А100
3ф.4пр.Схема включениядля трехфазных четырехпроводных счетчиков
M7Тип отсчетного устройстваСемиразрядное механическое

Счетчик электрической энергии ЦЭ6803В 1 230В 10-100А 3ф.4пр. Э Р32 F

Технические характеристики модификации:
ЦЭ6803ВМодель
Р32Тип корпуса
1Класс точности1
230ВНоминальное напряжение, В3x230/400
10Номинальный (базовый) ток, А10
100AМаксимальный ток, А100
3ф.4пр.Схема включениядля трехфазных четырехпроводных счетчиков
ЭТип отсчетного устройстваДисплей (ЖКИ)
Дополнительные функции:
FДатчик магнитного поля

Счетчик электрической энергии ЦЭ6803В 1 230В 5-60А 3ф.4пр. Э Р32 F

Технические характеристики модификации:
ЦЭ6803ВМодель
Р32Тип корпуса
1Класс точности1
230ВНоминальное напряжение, В3x230/400
5Номинальный (базовый) ток, А5
60AМаксимальный ток, А60
3ф.4пр.Схема включениядля трехфазных четырехпроводных счетчиков
ЭТип отсчетного устройстваДисплей (ЖКИ)
Дополнительные функции:
FДатчик магнитного поля

Счетчик электрической энергии ЦЭ6803В 1 230В 5-60А 3ф.4пр.М7 Р32

Технические характеристики модификации:
ЦЭ6803ВМодель
Р32Тип корпуса
1Класс точности1
230ВНоминальное напряжение, В3x230/400
5Номинальный (базовый) ток, А5
60AМаксимальный ток, А60
3ф.4пр.Схема включениядля трехфазных четырехпроводных счетчиков
M7Тип отсчетного устройстваСемиразрядное механическое
ЦЭ6803В-Р32XXXXXXX

Дополнительные функции:

F - Датчик магнитного поля

Тип отсчетного устройства:

M7 - Семиразрядное механическое

Э - Дисплей (ЖКИ)

Схема включения:

3ф.4пр. - для трехфазных четырехпроводных счетчиков

3ф.3пр. - для трехфазных трехпроводных счетчиков

Максимальный ток:

7,5A - 7,5 А

60A - 60 А

100A - 100 А

Номинальный (базовый) ток:

1 - 1 А

5 - 5 А

10 - 10 А

Номинальное напряжение:

100В - 3x57.7/100 В

230В - 3x230/400 В

Класс точности:

1 - 1

Документация

Руководство по эксплуатации (для счетчиков с МОУ)PDF 894 Kb
Руководство по эксплуатации (для счетчиков с МОУ и ЖКИ)PDF 699 Kb
Руководство по эксплуатации (порядок снятия показаний)PDF 333 Kb
Руководство по эксплуатации (для счетчиков с ЖКИ, с ЖКИ и датчиком магнитного поля)PDF 898 Kb
ФормулярPDF 1 Mb
Формуляр (Республика Кыргызстан)PDF 1 Mb
Описание типаPDF 4 Mb
Описание типа (Республика Казахстан)PDF 1 Mb
Декларация о соответствии ЕАЭСPDF 937 Kb
Сертификат об утверждении типа средств измеренийPDF 521 Kb
Сертификат о признании утверждения типа средств измерений (Республика Грузия)PDF 307 Kb
Сертификат о признании утверждения типа средств измерений (Республика Казахстан)PDF 354 Kb
Сертификат о признании утверждения типа средств измерений (Республика Кыргызстан)PDF 3 Mb
Сертификат о признании утверждения типа средств измерений (Республика Таджикистан)PDF 943 Kb
Сертификат EMC (Польша)PDF 155 Kb
