ПРИБОР ЭНЕРГЕТИКА МНОГОФУНКЦИОНАЛЬНЫЙ ПОРТАТИВНЫЙ

СЕ602M

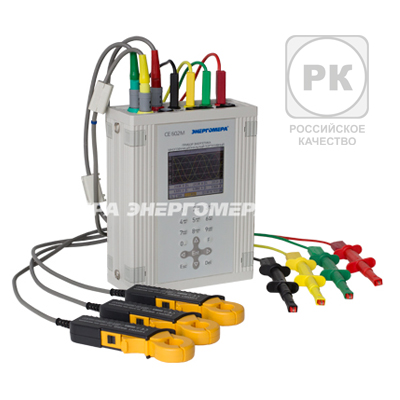

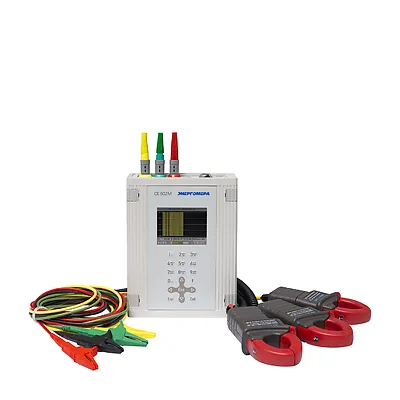

Прибор энергетика многофункциональный портативный СЕ602М предназначен для измерений электроэнергетических величин при определении погрешностей средств измерений электрической мощности и энергии при их поверке и (или) при определении их метрологических характеристик в лабораторных, производственных условиях и на местах эксплуатации при наличии источника испытательных сигналов или реально существующей нагрузки.


Особенности

  • Определение относительных погрешностей испытуемых счетчиков.
  • Цветной дисплей, обеспечивающий вывод графической информации (формы сигналов, векторные диаграммы).
  • Обмен информацией с внешними устройствами посредством беспроводного интерфейса Bluetooth.
  • Подключение токовых клещей или гибких датчиков без дополнительных внешних согласующих устройств.
  • Пофазное подключение к прибору датчиков тока (токовых клещей или гибких датчиков) исключает неудобства при работе с однофазной и трехфазной трехпроводной сетями.
  • Питание от контролируемой сети или от однофазной сети 230 В без дополнительного адаптера.
  • Исполнения с токовыми клещами на 120 А и 1 000 А имеют погрешность измерения активной мощности и погрешность в режиме определения погрешностей счетчиков активной энергии от ±0,2 %.
  • Возможность поставки с прибором термопечатающего устройства с дополнительными принадлежностями. Связь термопечатающего устройства с прибором осуществляется по интерфейсу Bluetooth.
  • Подключение к цепям тока контролируемой сети токовыми клещами от 100 А до 1 000 А, или гибкими датчиками (пояс Роговского) 3 000 А.
  • Универсальное фотосчитывающее устройство для контроля частоты вращения дисков индукционных счетчиков и частоты мерцания светодиодов электронных счетчиков.
  • Потребительская тара – удобный переносной пластиковый кейс, включающий в себя органайзер для документации.
  • Регистрация и хранение показаний отчетных устройств, даты испытаний, результатов определения погрешностей счетчиков с последующей передачей информации на ПК (до 100 протоколов).
  • Информация о типе, заводском номере, адресе поверяемого счетчика загружается как с ПК, так и вручную с клавиатуры прибора.
  • «Ручной» режим определения погрешностей счетчиков без дополнительных устройств, путем нажатия кнопок клавиатуры.
  • Измерение основных электроэнергетических величин в контролируемой однофазной и трехфазной сети:
    • среднеквадратические значения напряжений в контролируемой сети;
    • среднеквадратические значения силы тока;
    • значения активной мощности;
    • значения реактивной мощности;
    • значения полной мощности;
    • значения коэффициентов активной и реактивной мощности;
    • значения углов сдвига фазы между сигналами напряжения и тока, а также между сигналами напряжения разных фаз;
    • значение частоты тока в контролируемой сети.
  • Прибор обеспечивает учет и вывод на дисплей:
    • количества потребленной и отпущенной активной и реактивной энергии нарастающим итогом;
    • значения удельной энергии потерь;
    • профили нагрузки.
Показатели Величины
Диапазон измерения фазного (линейного) напряжения, В:
при питании от контролируемой однофазной сети
при питании от контролируемой трехфазной сети
при питании от однофазной сети 220В

80 - 300
46 (80) - 253 (440)
3 (5)-300 (500)
Диапазон измерения тока, А:*
при непосредственном подключении к цепям тока
при подключении с помощью токовых клещей

0,01-10; 0,05-120;
0,05-100; 0,05-120; 0,1-200; 0,2-400; 1-1000; 3-3000
Диапазон измерения частоты переменного тока, Гц 45-55 (54-66)
Диапазон измерения коэффициента мощности от -1,0 до 1,0
Диапазон измерения углов сдвига фазы, ° от -180 до 180
Основная относительная погрешность при определении погрешностей электросчетчиков, %:
при непосредственном подключении к цепям тока
при подключении с помощью токовых клещей


от ±0,1; ±0,2*
от ±0,2; ±0,3; ±0,5; ±1,0; ±2,0*
Основная погрешность измерения, %:
- напряжения
- силы тока
- удельной энергии потерь
- активной и реактивной мощности:
при непосредственном подключении к цепям тока
при подключении с помощью токовых клещей
- активной энергии:
при непосредственном подключении к цепям тока
при подключении с помощью токовых клещей
- реактивной энергии:
при непосредственном подключении к цепям тока
при подключении с помощью токовых клещей

от ±0,2
от ±0,2; ±0,3; ±0,5; ±1,0; ±2,0*
от ±1,0; ±2,0; ±3,0; ±4,0*

от ±0,1
от ±0,2; ±0,3; ±0,5; ±1,0; ±2,0*

от ±0,1
от ±0,2; ±0,3; ±0,5; ±1,0; ±2,0*

от ±0,2
от ±0,3; ±0,5; ±1,0; ±2,0*
Основная абсолютная погрешность измерения углов
сдвига фазы, °:
при непосредственном подключении к цепям тока
при подключении с помощью токовых клещей


±0,2
±0,5; ±1,0; ±1,5; ±2,0*
Основная абсолютная погрешность измерения:
- коэффициентов активной и реактивной мощности
при непосредственном подключении к цепям тока
при подключении с помощью токовых клещей
- частоты тока, Гц


±0,01
±0,02; ±0,03*
±0,05
Диапазон фазного (линейного) напряжения питания, В:
от однофазной сети 220В
от контролируемой однофазной сети
от контролируемой трехфазной сети

80-300
80-300
46 (80) - 253 (440)
Потребляемая мощность, ВА, не более 12
Диапазон рабочих температур, °С от -10 до 50 (для датчиков 400 и 3 000 А)
от -20 до 50

* - в зависимости от вариантов исполнения
СЕ602M-X-X-X
Максимальное значение силы тока при работе с блоком трансформаторов (при непосредственном подключении к цепям тока):
- «10Н» - 10 А;
- «120Н» - 120 А;
- отсутствие числа с символом «Н» – работа с блоком трансформаторов (при непосредственном подключении к цепям тока) невозможна из-за отсутствия его в комплекте поставки.
Максимальное значение силы тока при работе с гибким датчиком (катушка Роговского):
- «3000Р» - 3000 А;
- отсутствие числа с символом «Р» – работа с гибкими датчиками невозможна из-за отсутствия их в комплекте поставки.
Максимальное значение силы тока при работе с токовыми клещами:
- «100К» - 100 А;
- «120ПК», «120СК» - 120 А;
- «400К» - 400 А;
- «1000ПК», «1000СК» - 1000 А;
- отсутствие числа с символом «К» – работа с токовыми клещами невозможна из-за отсутствия их в комплекте поставки.
Примечание – Символом «П» обозначаются приборы повышенной точности, символом «С» - приборы стандартной точности. Относится только к приборам с максимальным значением силы тока при работе с токовыми клещами, равным 120 А и 1000 А.
«СЕ602М» - условное обозначение типа приборов

Варианты базовых исполнений

CE602М-100К CE602М-100К-10Н
СЕ602М-100К-120Н CE602М-10Н
CE602М-120Н CE602М-120ПК
CE602М-120СК CE602М-120СК-10Н
CE602М-120СК-120Н CE602М-120СК-3000Р-120Н
CE602М-400К CE602М-1000ПК
CE602М-1000СК-120Н CE602М-3000Р
СЕ602М-3000Р-120Н
Наименование Назначение Количество в комплекте, шт. Упрощенный вид
Прибор СЕ602М   1
Руководство по эксплуатации Руководство по эксплуатации прибора СЕ602М 1
Формуляр Формуляр к прибору СЕ602М 1
Методика поверки Методика поверки прибора СЕ602М 1
Кабель сетевой 230 В Для питания прибора от однофазной сети питания переменного тока напряжением 230 В 1
Зажим типа «Крокодил» Для подключения параллельных цепей прибора к контролируемой сети 4
Провод XMS-414 Для подключения параллельных цепей прибора к контролируемой сети 4
Кабель блока трансформаторов Для подключения блока трансформаторов тока к прибору 11),2)
Кабель БТТ 10А Для подключения БТТ к цепям тока на поддиапазонах до 10 А 61)
Кабельный наконечник Сменные наконечники на кабели SLK425E для подключения к источнику сигналов 61),2)
Кабельный наконечник Сменные наконечники на кабели SLK425E для подключения к поверяемым приборам 61),2)
Сменный наконечник 8мм для БТТ 120А Сменные наконечник 8мм на кабель 120А для подключения блока трансформаторов тока к поверяемым приборам 62)
Сменный штырь 5мм для БТТ 120А Сменные штыри 5 мм на кабель 120А для подключения блока трансформаторов тока к поверяемым приборам 62)
Кабель БТТ 120А Для подключения блока трансформаторов тока к цепям тока на поддиапазоне до 120 А 62)
Компакт-диск с программным обеспечением Для калибровки прибора и отображения информации на персональном компьютере. Устанавливается на персональный компьютер 1

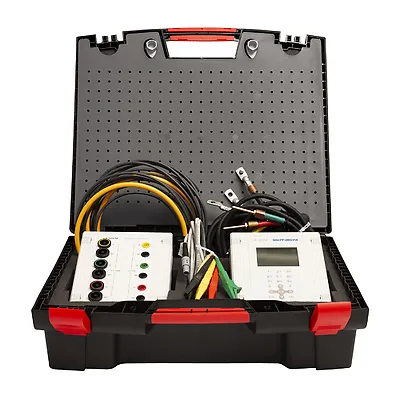

Пластиковый кейс Потребительская транспортная тара для переноски прибора во время эксплуатации. 1
Адаптер Bluetooth Для обеспечения связи прибора с персональным компьютером по каналу Bluetooth 1
Кабель телеметрии Для подключения импульсных выходов электронных счетчиков к разъему «Fx» прибора при определении их погрешностей 1
Комплект ремней для прибора СЕ602М Ремни для фиксации прибора на поясе оператора 2


Примечания:
х1) – только для исполнений с БТТ 10А.
х2) – только для исполнений с БТТ 120А.
