Системы питания постоянного тока

ESPT-48-E

Системы питания постоянного тока «Энергомера» серии ESPT (ЭПУ «Энергомера») являются наилучшим решением для обеспечения бесперебойного электропитания оборудования средств связи и прочего оборудования номинальным напряжением -48В. в климатических шкафах.


Характеристики надежности

  • Интервал обслуживания - 6 мес.
  • Срок службы - 10 лет
  • Время наработки на отказ - 15 лет
  • Гарантийный срок - 1 год
  • Соответствует типовым требованям, предъявляемым Министерством информационных технологий и связи РФ к устройствам электропитания средств связи.

Основные характеристики

  • Управление и контроль параметров модулей по CAN интерфейсу;
  • Контроль входных и выходных параметров выпрямителя;
  • КПД до 96% (при нагрузке 30-100%);
  • Отключение при опасных значениях входного напряжения;
  • Ограничение выходного тока при перегрузках и коротком замыкании на выходе;
  • Защита от перегрева;
  • Защита выхода от перегрузок по току предохранителем;
  • Регулирование скорости вентилятора в зависимости от нагрузки и температуры;
  • Параллельная работа модулей с равномерным распределением тока;
  • Менеджер эффективности при параллельной работе модулей;
  • Восстановление работоспособности модуля при снятии внешних аварийных событий.
  • Применяются самые передовые технологии в области выпрямления постоянного тока, стабилизации питания, энергоэффективности, мониторинга и управления.
Зависимость КПД модуля от выходного тока Зависимость выходной мощности модуля от входного напряжения

Конструктивные особенности

  • Возможность проектирования ЭПУ под индивидуальные требования заказчика;
  • Широкий выбор опций системы питания по мощности, конструкции и автоматам защиты;
  • Возможность мониторинга параметров и управления системой по протоколу SNMP;
  • Возможность передачи данных по GSM каналу;
  • Встроенный менеджер эффективности для оптимального управления мощностью;
  • Высокое качество выпрямительных блоков с необходимым набором защит;
  • Контрольная автоматика защиты системы питания:
    • при отклонении напряжения питания ~ 90÷300 В;
    • при перегреве выпрямителя более 75°С;
    • при коротком замыкании выходных цепей;
    • при перегрузке выходных цепей;
    • при кратковременных колебаниях входного напряжения;
    • при частом включении/отключении нагрузки;
    • при неисправности системы вентиляции ЭПУ;
  • Варисторная защита входной цепи выпрямителя;
  • Высокая плотность тока системы питания;
  • Защита от глубокого разряда АКБ;
  • Плавный старт при включении выпрямителей с плавным ростом выходного напряжения и тока;
  • Автоматическое возобновление работы в последнем режиме после отключения питания или устранения аварии;
  • Интеграция протоколов BMS Li-Ion АКБ, таких как SAFT, ZTT, Coslight, SHOTO;
  • Возможность питания выпрямителей постоянным током;
  • Электромагнитная совместимость выпрямителей соответствует классу «B» (EMC Class B)
  • Возможность мониторинга до 18 цифровых входов и управления 18-ю релейными выходами;
  • Возможность подключения до 6-ти групп АКБ;
  • Возможность поэлементного контроля до 4-х групп АКБ;
  • Возможность работы как в составе АКБ так и без батарей;
  • Возможность селективного отключения неисправных блоков;
  • Возможность автономной работы ЭПУ, без постоянного присутствия обслуживающего персонала;
  • Высокий процент отечественных комплектующих системы питания;
  • Низкий уровень шума системы вентиляции, «SMART» регулировка частоты вращения вентиляторов;
  • Высокая степень ремонтопригодности изделия;
  • Оптимальное соотношение цены и качества изделия.

Выпрямители для электропитающих установок

Модельный ряд Максимальная мощность, кВт Макс. КПД, до Диапазон Uвх. переменного тока 50 Гц Диапазон Uвх. постоянного тока Класс EMC
Энергомера SP I 48/2000 2 93,5% 85 ÷ 300 В 190 ÷ 400 В «A»
Энергомера SP II 48/2000 2 92% 85 ÷ 300 В 190 ÷ 400 В «B»
Энергомера SP II 48/2000HE 2 96% 85 ÷ 300 В 95 ÷ 270 В «B»
Энергомера SP II 48/2800 2.8 93% 85 ÷ 300 В 190 ÷ 400 В «A»
Энергомера SP I 48/3000 3 93,5% 85 ÷ 300 В 95 ÷ 270 В «A»
Энергомера SP II 48/3000HE 3 96% 85 ÷ 300 В 95 ÷ 270 В «B»



Контроллер ЭПУ Энергомера MKSP-1ER

Параметр Значение
Основные характеристики
Дисплей Монохромный, 2,4 дюйма, 128х64, пятистрочный
Клавиатура Встроенная, 4-х кнопочная
Интерфейсы сопряжения с внешними устройствами RS-485, CAN, Ethernet, USB
GSM GSM-модем с поддержкой SIM-карты формата Mini-SIM
Расширение flash памяти  Да, MicroSD (до 32 ГБ, файловая система FAT32)
Web-интерфейс Да
Поддержка SNMP Да, SNMP v. 1
Светодиодная индикация 3 светодиода на лицевой панели
Количество поддерживаемых выпрямителей, шт До 32
Тип поддерживаемых выпрямителей Энергомера Smart Power I и II 48/2000, 48/2800, 48/3000
Программируемые релейные выходы, шт. До 18
Программируемые входы «сухой контакт», шт. До 18
Группы нагрузки, шт. 3
Журнал событий До 30 000 записей
Температурные датчики, шт. До 4
Автоматы нагрузки, шт. До 3
Замер выходного напряжения Да
Замер общего тока нагрузки Да
Автоматическое отключение нагрузки Да
Настройка уровня выходного напряжения Да
Часы реального времени (RTC) Да
Работа с АКБ
Тип поддерживаемых АКБ: - свинцово-кислотные PbSO4
- литий-ионные (SAFT, NiCoAl)
- литий-ионные (Coslight, LiFePO4)
- литий-ионные (ZTT, LiFePO4)
- литий-ионные (Shoto, LiFePO4)
Количество поддерживаемых групп АКБ, шт. До 8
Замер тока АКБ Да
Замер температуры АКБ Да
Режим тестирования АКБ Да
Анализ состояния АКБ Да
Интеллектуальный заряд АКБ Да
Защита АКБ от глубокого разряда Да
Параметры
Напряжение питания, В (VDC) + 20 ÷ + 75
Рабочий диапазон температур, °С - 40 ÷ + 65
Время наработки на отказ, ч Более 50 000

Опции

Блок расширения контроллера ЭПУ IOSP-6 6-ть цифровых входов, 6-ть релейных выходов.

Блок поэлементного контроля АКБ BSSP-4

Модуль GSM для контроллера ЭПУ

Панель распределения постоянного тока на 12 выключателей от 2 до 63А с УЗИП (тип выключателей Энергомера ВА22-29-1 10кА характеристика "C")

Панель распределения постоянного тока на 24 выключателя от 2 до 63А (тип выключателей Энергомера ВА22-29-1 10кА характеристика "C", возможна установка 4-х АВ от 80 до 125А)

GSM-Антенна с кабелем 3м, 5dB, диапазон 900/1800/2100.
Цифровой датчик температуры с длиной кабеля от 0.5 до 10,0 метров, с шагом 0,5м.



Наименование модели ESPT-48-E-2U-8kW-2/2R096 ESPT-48-E-2U-8kW-4/2R096 ESPT-48-E-2U-12kW-4/3R096 ESPT-48-E-3U-12kW-4/3R096 ESPT-48-E-4U-16kW-5/3R096 ESPT-48-E-5U-12kW-4/3R096 ESPT-48-E-6U-16kW-5/3R096
Габариты ШxВxГ, мм 449x89x397 449x89x397 449x89x397 449x134x397 449x178x397 449x220x397 449x265x397
Вес, кг 10 15 17 14 16 17 18
Номинальное входное напряжение, В 85 ÷ 300 85 ÷ 300 85 ÷ 300 85 ÷ 300 85 ÷ 300 85 ÷ 300 85 ÷ 300
Частота входного напряжения, Гц 45 ÷ 65 45 ÷ 65 45 ÷ 65 45 ÷ 65 45 ÷ 65 45 ÷ 65 45 ÷ 65
Максимальный входной ток на 1 выпрямитель, А 12 12 21 21 21 21 21
КПД, % (до) 96 96 96 96 96 96 96
Диапазон мощности нагрузки 0-100% при Uвх, В 176 ÷ 300 176 ÷ 300 176 ÷ 300 176 ÷ 300 176 ÷ 300 176 ÷ 300 176 ÷ 300
Диапазон мощности нагрузки 0-50% при Uвх, В 85 ÷ 176 85 ÷ 176 85 ÷ 176 85 ÷ 176 85 ÷ 176 85 ÷ 176 85 ÷ 176
Диапазон регулировки выходного напряжения, В 42 ÷ 58 42 ÷ 58 42 ÷ 58 42 ÷ 58 42 ÷ 58 42 ÷ 58 42 ÷ 58
Номинальный выходной ток нагрузки (линии ПН), А 74 150 225 (150) 225 285 225 285
Коэффициент мощности 0,99 0,99 0,99 0,99 0,99 0,99 0,99
Тип охлаждения воздушное, активное воздушное, активное воздушное, активное воздушное, активное воздушное, активное воздушное, активное воздушное, активное
Пульсации выходного напряжения в полосе частот от 25 Гц до 150 кГц, мВ (не более) 50 50 50 50 50 50 50
Пульсации выходного напряжения в диапазоне частот до 300 Гц, мВ (не более) 50 50 50 50 50 50 50
Пульсации выходного напряжения в диапазоне частот от 300 Гц до 150 кГц, мВ (не более) 7 7 7 7 7 7 7
Псофометрическое значение напр. пульсации, мВ (не более) 2 2 2 2 2 2 2
Диапазон рабочих температур, °C -40 ÷ +50 -40 ÷ +50 -40 ÷ +50 -40 ÷ +50 -40 ÷ +50 -40 ÷ +50 -40 ÷ +50
Выходная мощность в диапазоне от -10 до -25°С, % 90 90 90 90 90 90 90
Выходная мощность в диапазоне от +45 до +70°С, % 100 100 100 100 100 100 100
Отклонение выходного напряжения в диапазоне от 0 до 100% нагрузки, % ± 1 ± 1 ± 1 ± 1 ± 1 ± 1 ± 1
  • Системы электропитания «Энергомера» серии ESPT малой мощности, 2.0 и 3.0 кВт. со встроенной панелью распределения до 6 АВ шириной 1P (18мм):
    • ЭПУ Энергомера ESPT-48-E-2U-8kW-1/2R096-001 мощностью 2кВт, с расширением до 4кВт;
    • ЭПУ Энергомера ESPT-48-E-2U-12kW-1/3R096-001 мощностью 3кВт, с расширением до 6кВт;
  • Системы электропитания «Энергомера» серии ESPT средней мощности, от 2.0 до 12.0 кВт. Системы -48В в корпусе высотой 2U с КПД выпрямителей до 92%:
    • С возможностью расширения до 8кВт:
      • ЭПУ Энергомера ESPT-48-E-2U-8kW-1/2R092-001 мощностью 2кВт;
      • ЭПУ Энергомера ESPT-48-E-2U-8kW-2/2R092-001 мощностью 4кВт;
      • ЭПУ Энергомера ESPT-48-E-2U-8kW-3/2R092-001 мощностью 6кВт;
      • ЭПУ Энергомера ESPT-48-E-2U-8kW-4/2R092-001 мощностью 8кВт.
    • С возможностью расширения до 12кВт:
      • ЭПУ Энергомера ESPT-48-E-2U-12kW-1/3R092-001 мощностью 3кВт;
      • ЭПУ Энергомера ESPT-48-E-2U-12kW-2/3R092-001 мощностью 6кВт;
      • ЭПУ Энергомера ESPT-48-E-2U-12kW-3/3R092-001 мощностью 9кВт;
      • ЭПУ Энергомера ESPT-48-E-2U-12kW-4/3R092-001 мощностью 12кВт.
  • Системы -48В в корпусе высотой 2U с КПД выпрямителей до 96%:
    • С возможностью расширения до 8кВт:
      • ЭПУ Энергомера ESPT-48-E-2U-8kW-1/2R096-001 мощностью 2кВт;
      • ЭПУ Энергомера ESPT-48-E-2U-8kW-2/2R096-001 мощностью 4кВт;
      • ЭПУ Энергомера ESPT-48-E-2U-8kW-3/2R096-001 мощностью 6кВт;
      • ЭПУ Энергомера ESPT-48-E-2U-8kW-4/2R096-001 мощностью 8кВт.
    • С возможностью расширения до 12кВт:
      • ЭПУ Энергомера ESPT-48-E-2U-12kW-1/3R096-001 мощностью 3кВт;
      • ЭПУ Энергомера ESPT-48-E-2U-12kW-2/3R096-001 мощностью 6кВт;
      • ЭПУ Энергомера ESPT-48-E-2U-12kW-3/3R096-001 мощностью 9кВт;
      • ЭПУ Энергомера ESPT-48-E-2U-12kW-4/3R096-001 мощностью 12кВт.
  • Системы -48В в корпусе высотой 5U, с КПД выпрямителей до 92%, со встроенной панелью распределения до 18 АВ шириной 1P (18мм):
    • С возможностью расширения до 8кВт:
      • ЭПУ Энергомера ESPT-48-E-5U-8kW-1/2R092-001 мощностью 2кВт;
      • ЭПУ Энергомера ESPT-48-E-5U-8kW-2/2R092-001 мощностью 4кВт;
      • ЭПУ Энергомера ESPT-48-E-5U-8kW-3/2R092-001 мощностью 6кВт;
      • ЭПУ Энергомера ESPT-48-E-5U-8kW-4/2R092-001 мощностью 8кВт.
    • С возможностью расширения до 12кВт:
      • ЭПУ Энергомера ESPT-48-E-5U-12kW-1/3R092-001 мощностью 3кВт;
      • ЭПУ Энергомера ESPT-48-E-5U-12kW-2/3R092-001 мощностью 6кВт;
      • ЭПУ Энергомера ESPT-48-E-5U-12kW-3/3R092-001 мощностью 9кВт;
      • ЭПУ Энергомера ESPT-48-E-5U-12kW-4/3R092-001 мощностью 12кВт.
  • Системы -48В в корпусе высотой 5U, с КПД выпрямителей до 96%, со встроенной панелью распределения до 18 АВ шириной 1P (18мм):
    • С возможностью расширения до 8кВт:
      • ЭПУ Энергомера ESPT-48-E-5U-8kW-1/2R096-001 мощностью 2кВт;
      • ЭПУ Энергомера ESPT-48-E-5U-8kW-2/2R096-001 мощностью 4кВт;
      • ЭПУ Энергомера ESPT-48-E-5U-8kW-3/2R096-001 мощностью 6кВт;
      • ЭПУ Энергомера ESPT-48-E-5U-8kW-4/2R096-001 мощностью 8кВт.
    • С возможностью расширения до 12кВт:
      • ЭПУ Энергомера ESPT-48-E-5U-12kW-1/3R096-001 мощностью 3кВт;
      • ЭПУ Энергомера ESPT-48-E-5U-12kW-2/3R096-001 мощностью 6кВт;
      • ЭПУ Энергомера ESPT-48-E-5U-12kW-3/3R096-001 мощностью 9кВт;
      • ЭПУ Энергомера ESPT-48-E-5U-12kW-4/3R096-001 мощностью 12кВт.
  • Системы электропитания «Энергомера» серии ESPT большой мощности от 12.0 до 24.0 кВт.
    • Системы -48В в корпусе высотой 3U:
      • ЭПУ Энергомера ESPT-48-E-3U-12kW-4/3R092-001 мощностью 12кВт, с КПД выпрямителей до 92%;
      • ЭПУ Энергомера ESPT-48-E-3U-12kW-4/3R096-001 мощностью 12кВт, с КПД выпрямителей до 96%.

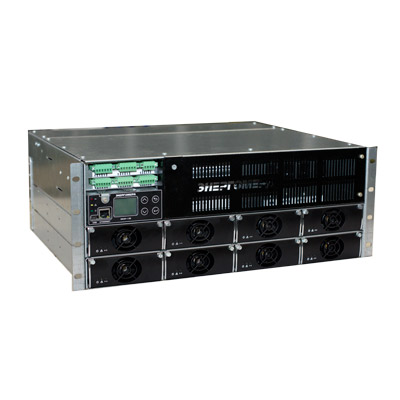

    • Системы -48В в корпусе высотой 4U:
      • ЭПУ Энергомера ESPT-48-E-4U-16kW-5/3R092-001 мощностью 15кВт, с КПД выпрямителей до 92%;
      • ЭПУ Энергомера ESPT-48-E-4U-16kW-5/3R096-001 мощностью 15кВт, с КПД выпрямителей до 96%;
      • ЭПУ Энергомера ESPT-48-E-4U-24kW-8/3R092-001 мощностью 24кВт, с КПД выпрямителей до 92%;
      • ЭПУ Энергомера ESPT-48-E-4U-24kW-8/3R096-001 мощностью 24кВт, с КПД выпрямителей до 96%.

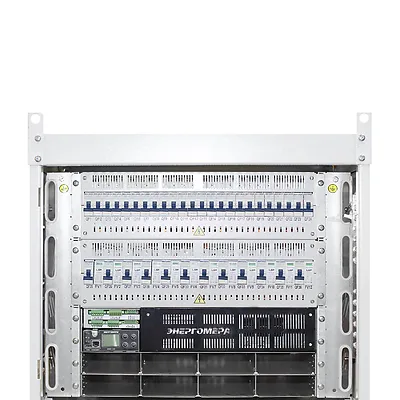

    • Системы -48В в корпусе высотой 6U, со встроенной панелью распределения до 18 АВ шириной 1P (18мм):
      • ЭПУ Энергомера ESPT-48-E-6U-16kW-5/3R092-001 мощностью 15кВт, с КПД выпрямителей до 92%;
      • ЭПУ Энергомера ESPT-48-E-6U-16kW-5/3R096-001 мощностью 15кВт, с КПД выпрямителей до 96%;
      • ЭПУ Энергомера ESPT-48-E-6U-24kW-8/3R092-001 мощностью 24кВт, с КПД выпрямителей до 92%;
      • ЭПУ Энергомера ESPT-48-E-6U-24kW-8/3R096-001 мощностью 24кВт, с КПД выпрямителей до 96%.
