Счетчик электроэнергии однофазный многотарифный CE102 R5.1
Счетчик электроэнергии однофазный многотарифный CE102 R5.1

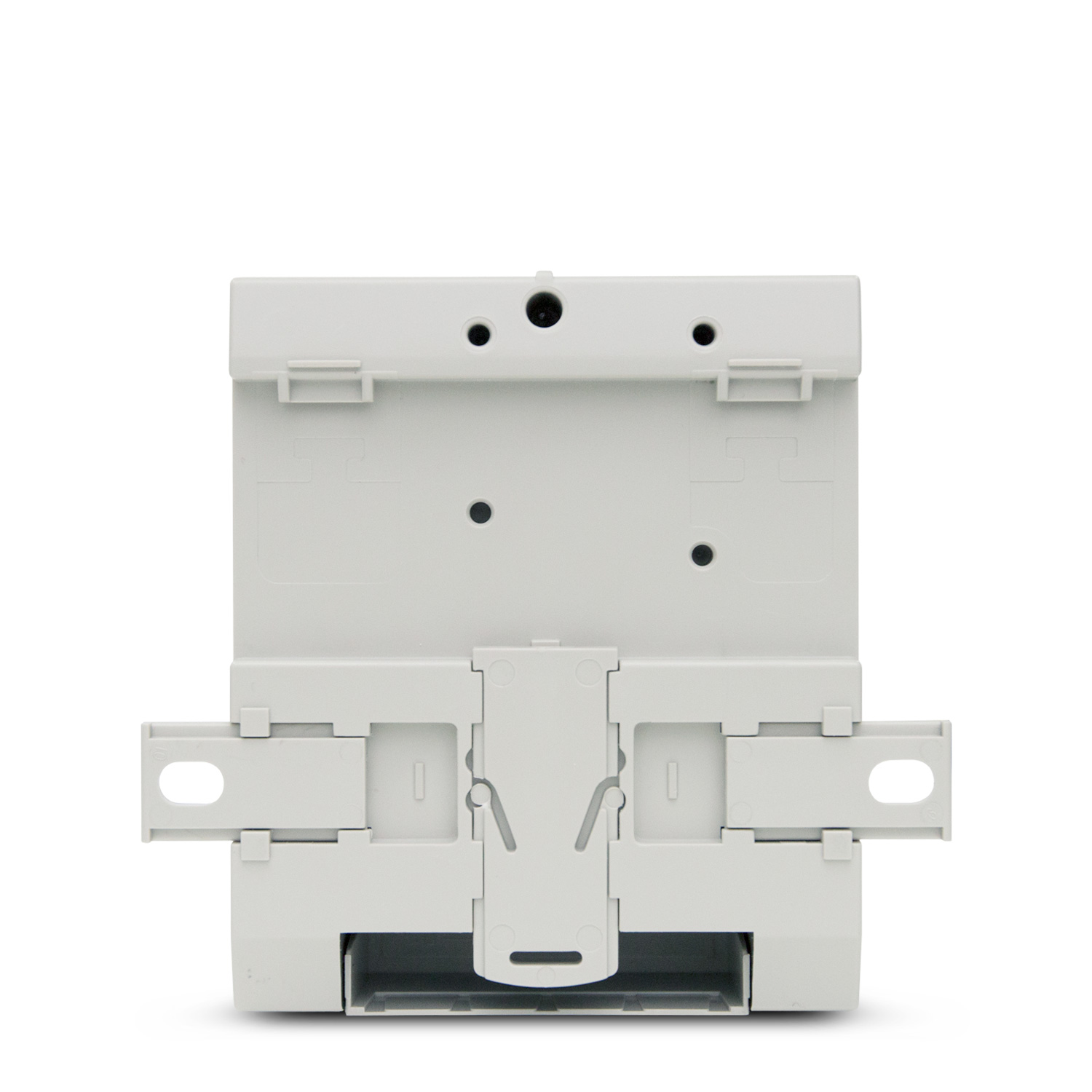

Однофазный многотарифный электросчетчик серии «СЕ». Устанавливается на DIN-рейку. Имеет возможность монтажа в щиток. Выполняет измерение активной электроэнергии в однофазных цепях переменного тока. Обеспечивает организацию учета по четырем тарифам плюс один (аварийный) тариф с передачей накопленной информации через интерфейсы: оптический, RS-485. Счетчик измеряет и отображает на дисплее параметры сети.
Документация
Схема включения
Дилеры и представители компании есть во всех регионах РФ и ближнего зарубежья
Где купитьУзнать сроки гарантии, поверки
Определите по серийному номеру прибора срок гарантии и поверки
Нормативно-правовое обеспечение
- Соответствует ГОСТ 31819.21-2012.
- Соответствует ГОСТ 31818.11-2012.
Характеристики надежности
- Средняя наработка на отказ – 220000 часов.
- Межповерочный интервал — 16 лет.
- Средний срок службы - 30 лет.
- Гарантийный срок (срок хранения и срок эксплуатации суммарно) - 5 лет с даты выпуска для счетчиков, произведенных до 01.05.2019 г.
- Гарантийный срок (срок хранения и срок эксплуатации суммарно) - 7 лет с даты выпуска для счетчиков, произведенных c 01.05.2019 г.
Функциональные возможности
- Ведение архивов потребленной активной энергии по 4+1 тарифам и суммарно:
- нарастающим итогом (всего от обнуления);
- за текущий и 12 предыдущих месяцев;
- за текущие и 36 предыдущих суток;
- на конец суток за 36 суток.
- Счетчик ведет журналы состояния/событий, журналы программирования параметров. В журналах фиксируются события и время/дата их наступления.
- Отображение показаний при отсутствии напряжения питания.
- ЖК-индикатор устойчив к воздействию электромагнитных полей и сохраняет свою работоспособность в широком диапазоне температур.
- Измерение и отображение параметров сети (ток, напряжение, частота).
- Энергонезависимая память.
- Повышенная устойчивость к климатическим, механическим, тепловым и электромагнитным воздействиям.
- Наличие интерфейсов связи: оптопорт, RS-485 - в зависимости от модификации.
- Защита от несанкционированного доступа паролем.
Счетчик активной электрической энергии однофазный многотарифный CE102 R5.1 145 J .
Технические характеристики модификации: |
||
| CE102 | Модель | |
| R5.1 | Тип корпуса | |
| 1 | Класс точности | 1 |
| 4 | Номинальное напряжение, В | 230 |
| 5 | Базовый (максимальный) ток, А | 5 (60) |
Интерфейсы: |
||
| J | Оптопорт | |
Счетчик активной электрической энергии однофазный многотарифный CE102 R5.1 145 JA .
Технические характеристики модификации: |
||
| CE102 | Модель | |
| R5.1 | Тип корпуса | |
| 1 | Класс точности | 1 |
| 4 | Номинальное напряжение, В | 230 |
| 5 | Базовый (максимальный) ток, А | 5 (60) |
Интерфейсы: |
||
| J | Оптопорт | |
| А | RS485 | |
Счетчик активной электрической энергии однофазный многотарифный CE102 R5.1 145 JAN .
Технические характеристики модификации: |
||
| CE102 | Модель | |
| R5.1 | Тип корпуса | |
| 1 | Класс точности | 1 |
| 4 | Номинальное напряжение, В | 230 |
| 5 | Базовый (максимальный) ток, А | 5 (60) |
Интерфейсы: |
||
| J | Оптопорт | |
| А | RS485 | |
Дополнительные функции: |
||
| N | Внешнее питание интерфейса | |
| CE102 R5.1 | X..X | X..X | X..X | X..X | X | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
Дополнительные функции: N - Внешнее питание интерфейса | |||||||||||
Интерфейсы: J - Оптопорт А - RS485 | |||||||||||
Базовый (максимальный) ток: 5 - 5 (60) А | |||||||||||
Номинальное напряжение: 4 - 230 В | |||||||||||
Класс точности: 1 - 1 | |||||||||||
