Нормативно-правовое обеспечение

• ГОСТ 31818.11-2012
• ГОСТ 31819.21-2012
• ГОСТ 31819.23-2012
• ГОСТ 32144-2013
• ГОСТ 30804.4.30-2013
• Сертифицирован и внесен в Государственный реестр средств измерений РФ.
• Соответствует требования технического регламента Таможенного Союза (маркирован единым знаком обращения продукции на рынке ТС).

Особенности счетчика

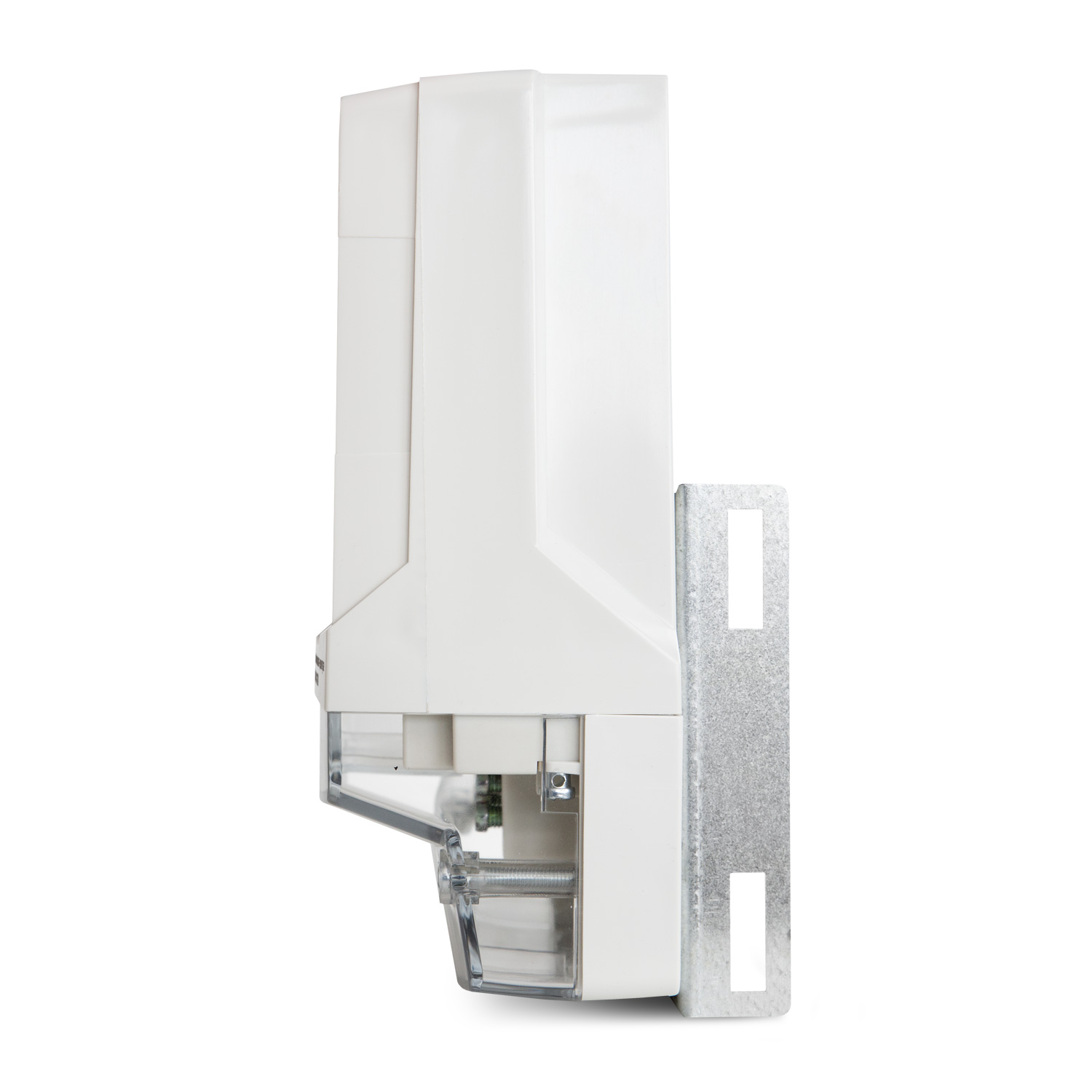

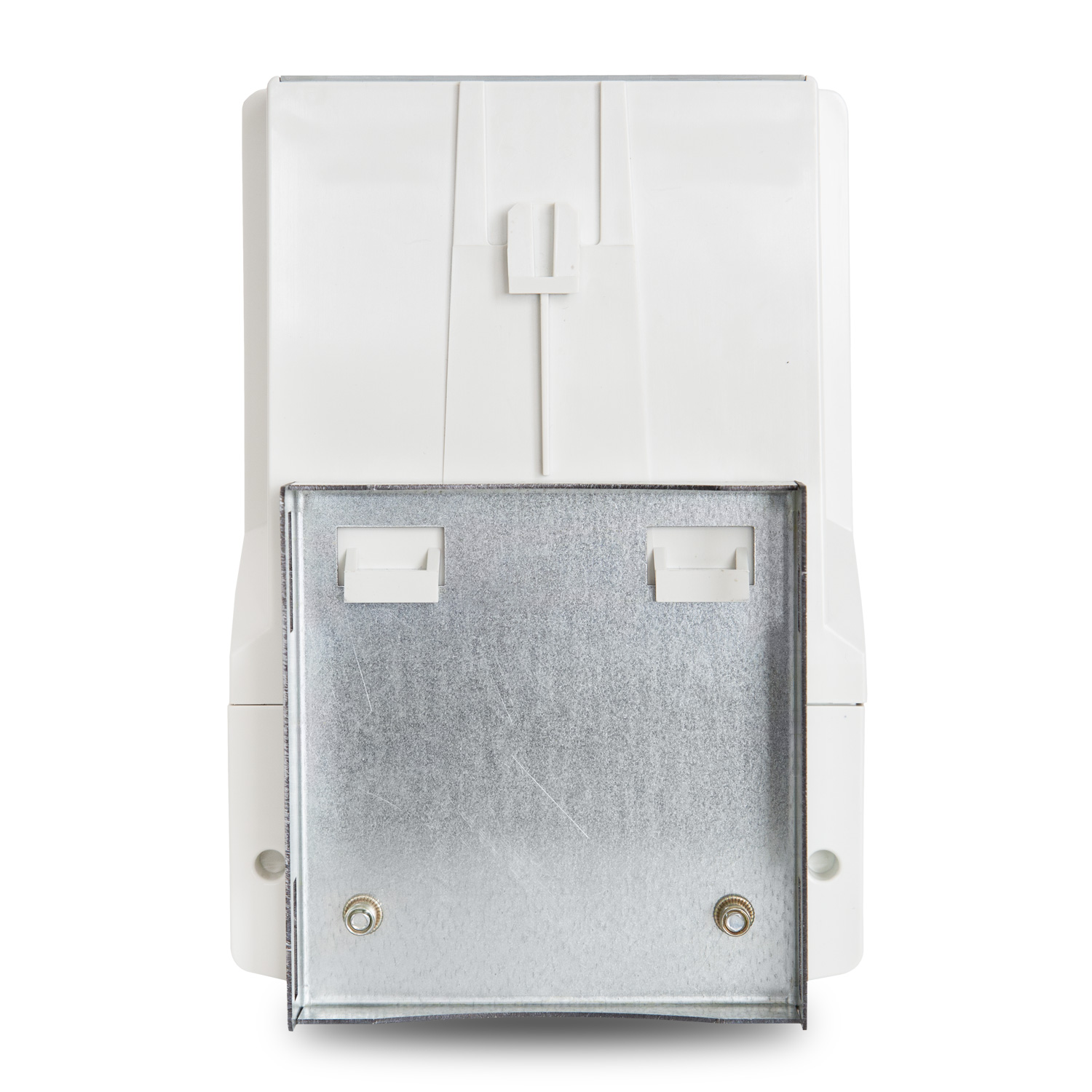

• Установка счетчика на опоре без дополнительной защиты.
• Встроенное реле управления нагрузкой потребителя.
• Контроль вскрытия крышки зажимов и кожуха.
• Контроль воздействий магнитным полем.

Характеристики надежности

• Средняя наработка на отказ - 400000 часов.
• Межповерочный интервал - 16 лет.
• Средний срок службы - 40 лет.
• Гарантийный срок (срок хранения и срок эксплуатации суммарно) – 7 лет с даты выпуска.

Функциональные возможности

• Счетчики оснащены:
  • оптическим интерфейсом в соответствии с ГОСТ IEC 61107-2011;
  • датчиком магнитного поля;
  • детектором ВЧ электромагнитного поля;
  • возможностью подключения сменного модуля связи;
  • электронной пломбой отсека сменного модуля связи;
  • электронной пломбой кожуха счетчика;
  • электронной пломбой крышки зажимов;
  • реле управления нагрузкой
  • блокиратором реле управления нагрузкой
  • измерение активной электроэнергии в диапазонах сдвига фаз между напряжением и током
  • измерение реактивной электроэнергии в диапазонах сдвига фаз между напряжением и током
  • два настраиваемых канала учета активной энергии
• Измерение параметров сети:
  • активная электроэнергия в двух направлениях
  • реактивная электроэнергия в двух направлениях
  • напряжение фазное;
  • ток
  • ток в нулевом проводе);
  • частота сети;
  • активная, реактивная и полная мощность
  • коэффициент активной мощности (cos φ);
  • соотношение реактивной и активной мощности (tg φ);
  • небаланс токов в фазных и нулевом канале
• Измерение и контроль показателей качества электроэнергии (ПКЭ) в соответствии с классом «S» характеристик процесса
  • положительное и отрицательное отклонение напряжения в точке измерения электрической энергии;
  • отклонение частоты, диапазон измерения частоты от 47,5 до 52,5 Гц;
  • перенапряжения;
  • провалы напряжения;
  • прерывания напряжения;
  • коэффициент несимметрии напряжений по обратной последовательности.
• Фиксация нарушений, контролируемых ПКЭ за настраиваемый интервал времени
  • события нарушения параметра отклонения напряжения;
  • события нарушения параметра отклонения частоты;
  • события нарушения параметра коэффициент несимметрии напряжений по обратной последовательности;
  • события перенапряжения: фазы, дата/время начала и окончания перенапряжения, длительность перенапряжения и максимальное значение напряжения при перенапряжении;
  • события провала напряжения: фазы, дата/время начала и окончания провала напряжения, длительность провала напряжения и минимальное значение напряжения при провале напряжения;
  • события прерывания напряжения: дата/время начала и окончания прерывания напряжения, длительность прерывания напряжения.
• Фиксация нарушения контролируемых ПКЭ за расчетный период
  • суммарную продолжительность положительного и отрицательного отклонения напряжения в точке измерения электрической энергии.
• Фиксация нарушения индивидуальных ПКЭ за расчетный период
  • суммарную продолжительность времени превышения положительного и отрицательного отклонения уровня напряжения в точке измерения электрической энергии;
  • количество фактов положительного отклонения напряжения в точке измерения электрической энергии.
• Разграничение доступа и регистрации событий информационной безопасности.
  • Формирования профиля принятой и отданной активной и реактивной энергии (мощности) с программируемым интервалом времени интегрирования в диапазоне от 1 до 60 мин (из ряда 1, 5, 15, 30, 60 минут) и периодом хранения не менее 90 суток (при времени интегрирования 30 минут). Глубина хранения профиля для 60-ти минутных интервалов времени не менее 180 суток.
• Формирование профиля значений активной и реактивной электрической энергии (прием, отдача) нарастающим итогом суммарно и раздельно по тарифам, фиксированных на начало каждых суток с циклической перезаписью, глубина хранения не менее 123 суток.
• Формирование профиля значений активной и реактивной электроэнергии (приём, отдача) нарастающим итогом, а также запрограммированных параметров на начало текущего расчетного периода.
• Измерение и учет времени и даты с возможностью задания автоматического перехода на летнее/зимнее время
