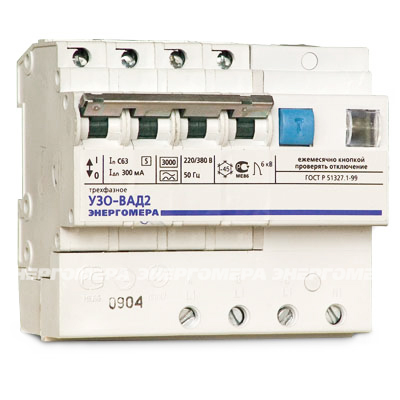

РМЕА 656111.001 ТУ
— Защита от поражения электрическим током
— Номинальные токи до 63А
— Центральное расположение крепежной рейки
— Большое количество типоисполнений, в том числе с дополнительными функциональными возможностями
Снято с производства
Нормативно-правовое обеспечение
- Отвечают требованиям ГОСТ Р 51327.1-99, ГОСТ Р 51327.2.2-99, ГОСТ Р 51329-99, ГОСТ Р 51992-2002 ПУЭ и указаний Главгосэнергонадзора России о применении УЗО, а также норм пожарной безопасности НПБ 243-97
- Имеют сертификат соответствия
- Имеют сертификат пожарной безопасности
Достоинства
- УЗО обеспечивают отключение как при синусоидальном переменном, так и при постоянном пульсирующем дифференциальном токе.
- Имеют встроенную защиту от сверхтоков, обеспечивающую автоматическое отключение устройства при перегрузках 1,45 In в течение 1 часа и при токах короткого замыкания 10 In в течение 0,1 с.
- Работоспособны при предельном диапазоне фазных напряжений питающей сети от 110 до 264В.
- Допускают диапазон рабочих температур от минус 45 до +55°С.
- Имеют исполнения с величиной номинального отключающего тока до 500 мА.
- Позволяют подсоединять как медные, так и алюминиевые проводники.
- Устойчивы к электромагнитным воздействиям.
- Ограничивают грозовые и коммутационные импульсные напряжения на уровне не выше 2000В при импульсах тока до 4500А.
- Имеют световую индикацию наличия напряжения в питающей сети.
- Имеют встроенную температурную защиту (по заказу). Устройство отключает защищаемую линию от питающей сети при достижении температуры 100+10°С в зоне УЗО.
- Имеет защиту от временных перенапряжений - 265В (по заказу).
- Допускают дистанционное управление отключением (по заказу). Осуществляется внешним замыкающим контактом.
Типоисполнения
Обозначение | Номинальн. ток, А |
Кол-во полюсов |
Номин. отключающ. диффе- ренциальный ток, мА |
Номин. включающ. и отключающ. способность, А |
Номин. способность включ. и отключ. диффе- ренциальн. тока, А |
УЗО-ВАД2-10-4-030 | 10 | 4 | 30 | 3000 | 3000 |
УЗО-ВАД2-10-4-100 | 10 | 4 | 100 | 3000 | 3000 |
УЗО-ВАД2-16-4-030 | 16 | 4 | 30 | 3000 | 3000 |
УЗО-ВАД2-16-4-100 | 16 | 4 | 100 | 3000 | 3000 |
УЗО-ВАД2-20-4-010 | 20 | 4 | 10 | 3000 | 3000 |
УЗО-ВАД2-20-4-030 | 20 | 4 | 30 | 3000 | 3000 |
УЗО-ВАД2-20-4-100 | 20 | 4 | 100 | 3000 | 3000 |
УЗО-ВАД2-20-4-100 S | 20 | 4 | 100 | 3000 | 3000 |
УЗО-ВАД2-20-4-300 | 20 | 4 | 300 | 3000 | 3000 |
УЗО-ВАД2-20-4-300 S | 20 | 4 | 300 | 3000 | 3000 |
УЗО-ВАД2-20-4-500 | 20 | 4 | 500 | 3000 | 3000 |
УЗО-ВАД2-20-4-500 S | 20 | 4 | 500 | 3000 | 3000 |
УЗО-ВАД2-25-4-030 | 25 | 4 | 30 | 3000 | 3000 |
УЗО-ВАД2-25-4-100 | 25 | 4 | 100 | 3000 | 3000 |
УЗО-ВАД2-25-4-100 S | 25 | 4 | 100 | 3000 | 3000 |
УЗО-ВАД2-32-4-030 | 32 | 4 | 30 | 3000 | 3000 |
УЗО-ВАД2-32-4-100 | 32 | 4 | 100 | 3000 | 3000 |
УЗО-ВАД2-32-4-100 S | 32 | 4 | 100 | 3000 | 3000 |
УЗО-ВАД2-40-4-100 | 40 | 4 | 100 | 3000 | 3000 |
УЗО-ВАД2-40-4-100 S | 40 | 4 | 100 | 3000 | 3000 |
УЗО-ВАД2-50-4-100 | 50 | 4 | 100 | 3000 | 3000 |
УЗО-ВАД2-50-4-100 S | 50 | 4 | 100 | 3000 | 3000 |
УЗО-ВАД2-63-4-100 | 63 | 4 | 100 | 3000 | 3000 |
УЗО-ВАД2-63-4-100 S | 63 | 4 | 100 | 3000 | 3000 |
По отдельным заказам могут быть изготовлены другие типоисполнения УЗО, в том числе с номинальным отключающим дифференциальным током 300 и 500 мА, с дистанционным управлением, с защитой от временных перенапряжений.
Особенности
- Широкая номенклатура по токам нагрузки (до 63 А)
- Повышенная способность включения и отключения тока нагрузки и дифференциального тока
- Центральное размещение на рейке (симметричное относительно лицевой стороны)
- Имеют типоисполнения общего типа и с выдержкой времени срабатывания типа S (селективные)
Показатели | Величины |
Номинальное напряжение сети, В | 380 |
Номинальная частота, Гц | 50 |
Количество полюсов | 4 |
Номинальный ток, А |
|
Номинальный отключающий дифференциальный ток, мА | 10, 30, 100, 300, 500 |
Время отключения при двойном значении номинального отключающего дифференциального тока, не более, сек. |
0,04 (общего типа) 0,20 (типа S) |
Максимальное сечение подключаемых проводников, мм2 | 25 |
Габаритные размеры, мм | 99 х 114 х 75 |
Масса, не более, кг | 0,8 |
Гарантийный срок эксплуатации, лет | 10 |
Документация
Руководство по эксплуатации | PDF 4 Mb |
