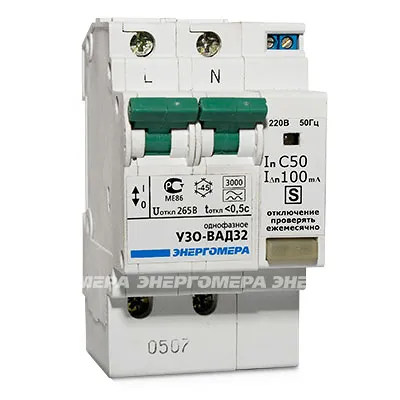

УЗО-ВАД32 однофазное

УЗО-ВАД32

РЕМА 650 111.001 ТУ
- Защита от поражения электрическим током
- Защита от сверхтоков
- Защита от временных перенапряжений
- Защита от импульсных перенапряжений
- Возможность дистанционного управления отключением
- Уменьшенные габаритные размеры

Снято с производства

Нормативно-правовое обеспечение

  • Отвечают требованиям ГОСТ Р 51327.1, норм пожарной безопасности
    НПБ 243-97.
  • Имеют сертификат соответствия.
  • Имеют сертификат пожарной безопасности.

Достоинства

  • Обеспечивают отключение как при синусоидальном переменном, так и при постоянном пульсирующем дифференциальном токе (тип А).
  • Имеют встроенную защиту от сверхтоков типа С, обеспечивающую автоматическое отключение устройства при перегрузках 1,45 In в течение 1 часа и при токах короткого замыкания 10 In в течение 0,1 с.
  • Имеют широкую номенклатуру исполнений.
  • Работоспособны при предельном диапазоне фазных напряжений питающей сети от 110 до 264В .
  • Допускают предельный диапазон рабочих температур от минус 45 до +55°С.
  • Устойчивы к электромагнитным воздействиям.
  • Ограничивают грозовые импульсные напряжения на уровне не выше 2000 В.
  • Допускают подсоединение как медных, так и алюминиевых проводников.
  • Имеют световую индикацию наличия напряжения в питающей сети.
  • Имеют защиту от временных перенапряжений выше 265 В.
  • Имеют исполнение с дистанционным управлением отключением, которое осуществляется внешним за-мыкающим контактом.
  • Имеют уменьшенные габаритные размеры.

Типоисполнения

Обозначение Ката-
лож-
ный номер		 Номи-
нальн.
ток, А		 Кол-во
полю-
сов		 Номин.
отключ.
диффе-
ренциаль-
ный
ток, мА		 Номин.
включ. и
отключ.
способ-
ность, А		 Номин.
способ-
ность
включ. и
отключ.
диффе-
ренциальн.
тока, А
УЗО-ВАД32-10-2-010 300501 10 2 10 3000 3000
УЗО-ВАД32-10-2-030 300502 10 2 30 3000 3000
УЗО-ВАД32-10-2-100 300503 10 2 100 3000 3000
УЗО-ВАД32-10-2-300 300504 10 2 300 3000 3000
УЗО-ВАД32-10-2-500 300505 10 2 500 3000 3000
УЗО-ВАД32-16-2-010 300506 16 2 10 3000 3000
УЗО-ВАД32-16-2-030 300507 16 2 30 3000 3000
УЗО-ВАД32-16-2-100 300508 16 2 100 3000 3000
УЗО-ВАД32-16-2-300 300509 16 2 300 3000 3000
УЗО-ВАД32-16-2-500 300510 16 2 500 3000 3000
УЗО-ВАД32-20-2-010 300511 20 2 10 3000 3000
УЗО-ВАД32-20-2-030 300512 20 2 30 3000 3000
УЗО-ВАД32-20-2-100 300513 20 2 100 3000 3000
УЗО-ВАД32-20-2-300 300514 20 2 300 3000 3000
УЗО-ВАД32-20-2-500 300515 20 2 500 3000 3000
УЗО-ВАД32-25-2-030 300516 25 2 30 3000 3000
УЗО-ВАД32-25-2-100 300517 25 2 100 3000 3000
УЗО-ВАД32-25-2-300 300518 20 2 300 3000 3000
УЗО-ВАД32-25-2-500 300519 25 2 500 3000 3000
УЗО-ВАД32-32-2-030 300520 32 2 30 3000 3000
УЗО-ВАД32-32-2-100 300521 32 2 100 3000 3000
УЗО-ВАД32-32-2-300 300522 32 2 300 3000 3000
УЗО-ВАД32-32-2-500 300523 32 2 500 3000 3000
УЗО-ВАД32-40-2-030 300524 40 2 30 3000 3000
УЗО-ВАД32-40-2-100 300525 40 2 100 3000 3000
УЗО-ВАД32-40-2-300 300526 40 2 300 3000 3000
УЗО-ВАД32-40-2-500 300527 40 2 500 3000 3000
УЗО-ВАД32-50-2-030 300528 50 2 30 3000 3000
УЗО-ВАД32-50-2-100 300529 50 2 100 3000 3000
УЗО-ВАД32-50-2-300 300530 50 2 300 3000 3000
УЗО-ВАД32-50-2-500 300531 50 2 500 3000 3000
УЗО-ВАД32-63-2-030 300532 63 2 30 3000 3000
УЗО-ВАД32-63-2-100 300533 63 2 100 3000 3000
УЗО-ВАД32-63-2-300 300534 63 2 300 3000 3000
УЗО-ВАД32-63-2-500 300535 63 2 500 3000 3000
УЗО-ВАД32-20-2-100 S 300536 20 2 100 3000 3000
УЗО-ВАД32-20-2-300 S 300537 20 2 300 3000 3000
УЗО-ВАД32-20-2-500 S 300538 20 2 500 3000 3000
УЗО-ВАД32-25-2-100 S 300539 25 2 100 3000 3000
УЗО-ВАД32-25-2-300 S 300540 25 2 300 3000 3000
УЗО-ВАД32-25-2-500 S 300541 25 2 500 3000 3000
УЗО-ВАД32-32-2-100 S 300542 32 2 100 3000 3000
УЗО-ВАД32-32-2-300 S 300543 32 2 300 3000 3000
УЗО-ВАД32-32-2-500 S 300544 32 2 500 3000 3000
УЗО-ВАД32-40-2-100 S 300545 40 2 100 3000 3000
УЗО-ВАД32-40-2-300 S 300546 40 2 300 3000 3000
УЗО-ВАД32-40-2-500 S 300547 40 2 500 3000 3000
УЗО-ВАД32-50-2-100 S 300548 50 2 100 3000 3000
УЗО-ВАД32-50-2-300 S 300549 50 2 300 3000 3000
УЗО-ВАД32-50-2-500 S 300550 50 2 500 3000 3000
УЗО-ВАД32-63-2-100 S 300551 63 2 100 3000 3000
УЗО-ВАД32-63-2-300 S 300552 63 2 300 3000 3000
УЗО-ВАД32-63-2-500 S 300553 63 2 500 3000 3000
УЗО-ВАД32-10-2-010 ДУ 300554 10 2 10 3000 3000
УЗО-ВАД32-10-2-030 ДУ 300555 10 2 30 3000 3000
УЗО-ВАД32-10-2-100 ДУ 300556 10 2 100 3000 3000
УЗО-ВАД32-10-2-300 ДУ 300557 10 2 300 3000 3000
УЗО-ВАД32-10-2-500 ДУ 300558 10 2 500 3000 3000
УЗО-ВАД32-16-2-010 ДУ 300559 16 2 10 3000 3000
УЗО-ВАД32-16-2-030 ДУ 300560 16 2 30 3000 3000
УЗО-ВАД32-16-2-100 ДУ 300561 16 2 100 3000 3000
УЗО-ВАД32-16-2-300 ДУ 300562 16 2 300 3000 3000
УЗО-ВАД32-16-2-500 ДУ 300563 16 2 500 3000 3000
УЗО-ВАД32-20-2-010 ДУ 300564 20 2 10 3000 3000
УЗО-ВАД32-20-2-030 ДУ 300565 20 2 30 3000 3000
УЗО-ВАД32-20-2-100 ДУ 300566 20 2 100 3000 3000
УЗО-ВАД32-20-2-300 ДУ 300567 20 2 300 3000 3000
УЗО-ВАД32-20-2-500 ДУ 300568 20 2 500 3000 3000
УЗО-ВАД32-25-2-030 ДУ 300569 25 2 30 3000 3000
УЗО-ВАД32-25-2-100 ДУ 300570 25 2 100 3000 3000
УЗО-ВАД32-25-2-300 ДУ 300571 25 2 300 3000 3000
УЗО-ВАД32-25-2-500 ДУ 300572 25 2 500 3000 3000
УЗО-ВАД32-32-2-030 ДУ 300573 32 2 30 3000 3000
УЗО-ВАД32-32-2-100 ДУ 300574 32 2 100 3000 3000
УЗО-ВАД32-32-2-300 ДУ 300575 32 2 30 3000 3000
УЗО-ВАД32-32-2-500 ДУ 300576 32 2 500 3000 3000
УЗО-ВАД32-40-2-030 ДУ 300577 40 2 30 3000 3000
УЗО-ВАД32-40-2-100 ДУ 300578 40 2 100 3000 3000
УЗО-ВАД32-40-2-300 ДУ 300579 40 2 300 3000 3000
УЗО-ВАД32-40-2-500 ДУ 300580 40 2 500 3000 3000
УЗО-ВАД32-50-2-030 ДУ 300581 50 2 30 3000 3000
УЗО-ВАД32-50-2-100 ДУ 300582 50 2 100 3000 3000
УЗО-ВАД32-50-2-300 ДУ 300583 50 2 300 3000 3000
УЗО-ВАД32-50-2-500 ДУ 300584 50 2 500 3000 3000
УЗО-ВАД32-63-2-030 ДУ 300585 63 2 30 3000 3000
УЗО-ВАД32-63-2-100 ДУ 300586 63 2 100 3000 3000
УЗО-ВАД32-63-2-300 ДУ 300587 63 2 300 3000 3000
УЗО-ВАД32-63-2-500 ДУ 300588 63 2 500 3000 3000
УЗО-ВАД32-20-2-100 S ДУ 300589 20 2 100 3000 3000
УЗО-ВАД32-20-2-300 S ДУ 300590 20 2 300 3000 3000
УЗО-ВАД32-20-2-500 S ДУ 300591 20 2 500 3000 3000
УЗО-ВАД32-25-2-100 S ДУ 300592 25 2 100 3000 3000
УЗО-ВАД32-25-2-300 S ДУ 300593 25 2 300 3000 3000
УЗО-ВАД32-25-2-500 S ДУ 300594 25 2 500 3000 3000
УЗО-ВАД32-32-2-100 S ДУ 300595 32 2 100 3000 3000
УЗО-ВАД32-32-2-300 S ДУ 300596 32 2 300 3000 3000
УЗО-ВАД32-32-2-500 S ДУ 300597 32 2 500 3000 3000
УЗО-ВАД32-40-2-100 S ДУ 300598 40 2 100 3000 3000
УЗО-ВАД32-40-2-300 S ДУ 300599 40 2 300 3000 3000
УЗО-ВАД32-40-2-500 S ДУ 300600 40 2 500 3000 3000
УЗО-ВАД32-50-2-100 S ДУ 300601 50 2 100 3000 3000
УЗО-ВАД32-50-2-300 S ДУ 300602 50 2 300 3000 3000
УЗО-ВАД32-50-2-500 S ДУ 300603 50 2 500 3000 3000
УЗО-ВАД32-63-2-100 S ДУ 300604 63 2 100 3000 3000
УЗО-ВАД32-63-2-300 S ДУ 300605 63 2 300 3000 3000
УЗО-ВАД32-63-2-500 S ДУ 300606 63 2 500 3000 3000

Особенности

  • Встроенная защита от временных перенапряжений с временем отключения не более 0,5 сек.
  • Встроенная защита от импульсов напряжения до 10 кВ с током до 5 кА.
  • Встроены клеммные зажимы для подключения дистанционного управления отключением.
  • Ширина равна ширине 3 унифицированных модулей.
  • Цвет кнопки «Т» зависит от значения номинального отключающего дифференциального тока (10 мА – бе-лый, 30 мА – серый, 100 мА – черный (коричневый), 300 мА - синий, 500 мА - желтый).
Показатели Величины
Номинальное напряжение сети, В 220
Номинальная частота, Гц 50
Количество полюсов 2
Номинальный ток, А 10, 16, 20, 25, 32, 40, 50, 63
Номинальный отключающий дифференциальный ток, мА 10, 30, 100, 300, 500
Время отключения при двойном значении номинального отключающего дифференциального тока, не более, сек. 0,04 (общего типа)
0,20 (типа S)
Отключающее повышенное напряжение, В 265
Время срабатывания при повышенном напряжении, не более, с 0,5
Время несрабатывания при повышенном напряжении, не менее, с 0,03
Дистанционное управление: внешний замыкающий контакт напряжение/ток 30 В/10 мА
Максимальное сечение подключаемых проводников, мм2 25
Диапазон рабочих температур, °С от минус 45 до 55
Габаритные размеры, мм 95 х 54 х 76
Масса, не более, кг 0,33
