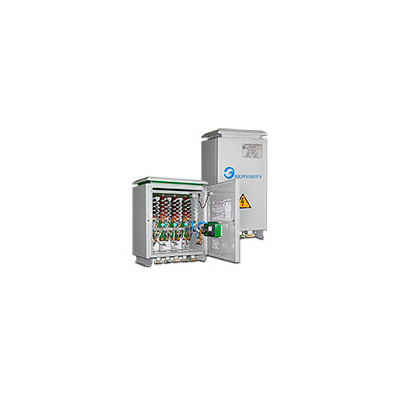

Блок диодно-резисторный «ЭНЕРГОМЕРА»

БДР-М2

ТУ 3415-006-22136119-2004
Обеспечение одновременной защиты от электрохимической коррозии до четырех подземных металлических сооружений, гальванически не связанных между собой. Блоки диодно-резисторные работают совместно с выпрямителями для катодной защиты.
Предназначены для размещения на открытом воздухе (категория размещения -1).

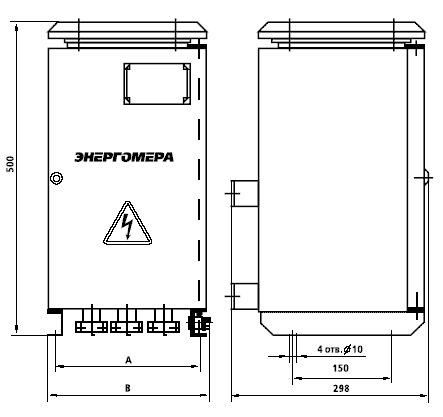

Габаритные размеры


Нормативно-правовое обеспечение

  • Соответствует ГОСТ Р 51164-98 «Трубопроводы стальные магистральные. Общие требования к защите от коррозии»
  • Соответствует ГОСТ 9.602-2006 «Сооружения подземные. Общие требования к защите от коррозии»
  • Сертифицированы: сертификат соответствия Госстандарта России РОСС.RU.ME86.00239

Типоисполнения

N п/п Обозначение типоисполнений Особенности
Блоки обеспечивают протекание тока от зажима "Вход" к зажимам "Выход", при подаче отрицательного напряжения на зажим "Вход" (c "обратными" каналами)
1 БДР-М2-15/25-1-У1
БДР-М2-15/25-2-У1
БДР-М2-15/25-3-У1
БДР-М2-15/25-4-У1
В каждом канале блоков имеются клеммы для измерения тока, протекающего в канале, внешним измерительным прибором (милливольтметром).
2 БДР-М2-15/25-1И-У1
БДР-М2-15/25-2И-У1
БДР-М2-15/25-3И-У1
БДР-М2-15/25-4И-У1
Измерение в каждом канале обеспечено встроенным амперметром класса точности 2,5.
3 БДР-М2-15/25-1Т-У1
БДР-М2-15/25-2Т-У1
БДР-М2-15/25-3Т-У1
БДР-М2-15/25-4Т-У1
В блоке установлены клеммы для присоединения цепей:
-от датчиков тока (измерительных шунтов), встроенных в каналы блока;
-от датчиков опорного потенциала (электродов сравнения);
-от защищаемых сооружений (измерительных, нетоковедущих кабелей);
-от системы телемеханики или от блока сопряжения с системой телемеханики (контроллера, адаптера сигналов).
5 БДР-М2-15/25-1ТИ-У1
БДР-М2-15/25-2ТИ-У1
БДР-М2-15/25-3ТИ-У1
БДР-М2-15/25-4ТИ-У1
Измерение в каждом канале обеспечено встроенным амперметром класса точности 2,5.
Выполняется требования п.3
Блоки обеспечивают протекание тока от зажима "ВХОД" к зажимам "ВЫХОД", при подаче положительного напряжения на зажим "ВХОД" (с "прямыми каналами")
5 БДР-М2-15/25-1А-У1
БДР-М2-15/25-2А-У1
БДР-М2-15/25-3А-У1
БДР-М2-15/25-4А-У1
В каждом канале блоков имеются клеммы для измерения тока, протекающего в канале, внешним измерительным прибором (милливольтметром).
6 БДР-М2-15/25-1АИ-У1
БДР-М2-15/25-2АИ-У1
БДР-М2-15/25-3АИ-У1
БДР-М2-15/25-4АИ-У1
Измерение в каждом канале обеспечено встроенным амперметром класса точности 2,5

Область применения

Блок диодно-резисторный БДР-М2 применяется на предприятиях нефтяного, газового, химического, энергетического и других промышленных комплексов. Предприятиях коммунального хозяйства. Различных организациях, эксплуатирующих оборудование для катодной защиты подземных металлических сооружений от электрохимической коррозии.

Конструктивные особенности

  • Блок диодно-резисторный имеет расширенную номенклатуру.
  • Полное электрическое сопротивление каналов увеличено до 0,4 Ом.
  • Количество регулировочных ступеней в каналах увеличено до 20.
  • Установка защитного тока в каждом канале выполняется одним замыкателем.
  • Возможность параллельного соединения каналов многоканальных блоков для увеличения суммарного номинального и максимального тока.
  • Возможность последовательного соединения каналов многоканальных блоков для увеличения суммарного электрического сопротивления каналов.
  • Возможность создания неполяризованных каналов и каналов обратной проводимости тока.
  • Эффективная защита от атмосферных (грозовых) перенапряжений.
  • Наличие исполнений блоков (И, ТИ, АИ) с встроенным амперметром для непосредственного измерения защитных токов, протекающих через каналы к сооружениям.
  • Возможность подключения к системам телемеханики (исполнения Т, ТИ) для измерения:
    • защитных токов, протекающих через каналы к сооружениям;
    • защитных потенциалов на сооружениях.
  • Наличие исполнений блоков (А, АИ) с каналами "прямой" проводимости для использования, например:
    • в качестве поляризованных дренажей;
    • для соединения многозвенных анодных заземлений и выравнивания токов от отдельных звеньев.
  • Возможность установки блоков:
    • на плоское горизонтальное основание;
    • на плоское вертикальное основание;
    • на контрольно-измерительные пункты (КИПЫ)
    • на опоры линий электропередач.
  • Эксплуатация на открытом воздухе и в укрытиях.
  • Размещение непосредственно на стойке КИПа

Условия эксплуатации

  • диапазон рабочих температур окружающей среды: от - 45°С до +45°С;
  • относительная влажность воздуха: до 98% (при температуре +25°С);
  • атмосферное давление (86,6 – 106,7)кПа (от 650 до 800 мм. рт. ст.);
  • атмосфера типов I, II.

Примечания

Блок диодно-резисторный допускает постоянное протекание максимального тока при электрическом сопротивлении каналов не более 0,2 Ом.
Показатели Значения параметров для типов блоков БДР-М2
15/25-1
(Т,И,ТИ,
А,АИ)-У1
15/25-2
(Т,И,ТИ,
А,АИ)-У1
15/25-3
(Т,И,ТИ,
А,АИ)-У1
15/25-4
(Т,И,ТИ,
А,АИ)-У1
Количество каналов 1 2 3 4
Параметры одного канала:
Номинальный средний длительный ток канала, А 15
Максимальный (пиковый) ток канала (при суммарной продолжительности протекания тока не более 1 мин. за период 15 мин.), А 25
Полное электрическое сопротивление канала, Ом 0,40±0,04
Электрическое сопротивление каждой регулировочной ступени канала, Ом 0,040±0,004
Электрическое сопротивление резистивного замыкателя, Ом 0,020±0,002
Количество регулировочных ступеней, шт.:
с короткозамыкателем 10
резистивным замыкателем 10
всего 20
Допустимое обратное напряжение, не более, В 1000
Номинальный средний длительный ток блоков при параллельном соединении каналов:
двух каналов, А   30 30 30
трех каналов, А     45 45
четырех каналов, А       60
Максимальный (пиковый)ток блоков при параллельном соединении каналов, (при суммарной продолжительности протекания не более 1 мин. за период 15 мин.):
двух каналов, А   50 50 50
трех каналов, А     75 75
четырех каналов, А       100
Номинальный средний длительный ток блоков при последовательном соединении каналов, А 15
Максимальный (пиковый) ток блоков при последовательном соединении каналов, (при суммарной продолжительности протекания не более 1 мин. за период 15 мин.), А 25
Габаритные размеры (длина x глубина х высота), мм 240x300х500 400x300х500
Технический ресурс, ч 10000
Срок службы, лет 20
