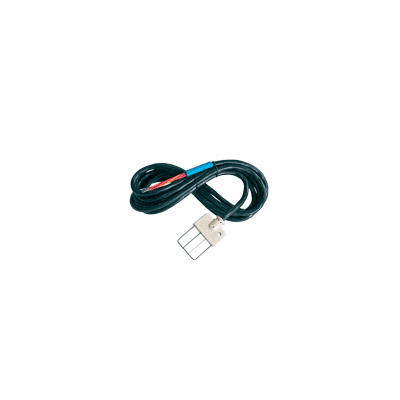

Датчик скорости коррозии «ЭНЕРГОМЕРА»

ДСК1

ТУ 4311-017-22136119-2005
Предназначен для определения коррозионной активности грунтов (грунтовых вод) по отношению к стальным подземным сооружениям (в том числе – подземным трубопроводам), для диагностики и прогнозирования коррозионного состояния наружной поверхности подземных стальных сооружений, а также для определения эффективности системы противокоррозионной защиты путем контроля скорости коррозии встроенных в датчик трех стальных индикаторов разного диаметра.

Габаритные размеры


Нормативно-правовое обеспечение

  • Патент на полезную модель N33229

Типоисполнения

Наименование Длинна соединительного кабеля, м Наименование Длинна соединительного кабеля, м
ДСК-1-3 3 ДСК-2-3 3
ДСК-1-4 4 ДСК-2-4 4
ДСК-1-5 5 ДСК-2-5 5
ДСК-1-6 6 ДСК-2-6 6
ДСК-1-7 7 ДСК-2-7 7
ДСК-1-8 8 ДСК-2-8 8
ДСК-1-9 9 ДСК-2-9 9
ДСК-1-10 10 ДСК-2-10 10
ДСК-1-11 11 ДСК-2-11 11
ДСК-1-12 12 ДСК-2-12 12

Отличительные особенности

  • Датчик отличает простота установки, применения и низкая стоимость.
  • Датчик устанавливается вдоль трасс трубопроводов, в местах установок стоек, контрольно-измерительных пунктов или модулей коррозионного мониторинга, контроль параметров которых осуществляется периодическими измерениями или по каналам систем телемеханики.

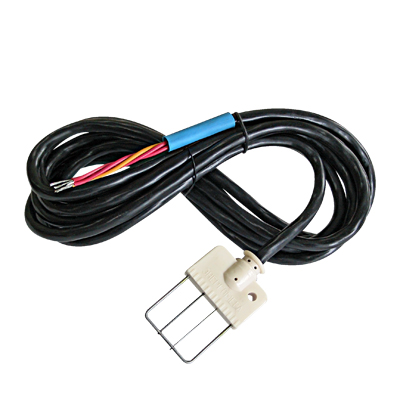

  • Конструктивно датчик состоит из трех единичных индикаторов, выполненных из круглой стальной проволоки той же группы, что и стальные трубопроводы. Индикаторы одним концом соединены с контактной рамкой, другим – с кабелем, имеющим четыре жилы, три из которых присоединены к единичным индикаторам, а четвертая жила – к контактной рамке. Место присоединения индикаторов и рамки с кабелем защищено оболочкой из изоляционного материала.
  • Расчетное время достижения полного коррозионного разрушения единичных индикаторов от момента установки датчика в грунт под воздействием почвенной коррозии, в зависимости от величины скорости коррозии, приведено в таблице:
Скорость коррозии, К,
мм/год
Время достижения полного коррозионного разрушения единичного индикатора датчика, Δt, лет
ДСК-1
Диаметр единичного индикатора датчика, мм
0,51,01,6
0,01 25 50 80
0,05 5 10 16
0,1 2,5 5 8
0,2 1,25 2,5 4
0,3 0,83 1,662,66
0,4 0,6251,252
0,5 0,5 1 1,6

Условия эксплуатации

  • Диапазон рабочих температур окружающей среды (почвы): от -10 до +35 °C
  • Относительная влажность почвеной среды: до 100% (при темперетуре до +35°C)
  • Размещение в почве и засыпка почвеной средой

Метод определения скорости коррозии

Коррозионную активность грунта в определенных почвенно-климатических условиях и контроль состояния электрохимической защиты определяют по времени достижения последовательного коррозионного разрушения каждого из трех единичных индикаторов датчика, от момента его установки в грунт до потери электропроводимости каждым единичным индикатором.
Показатели Величины
Габаритные размеры датчика без соединительного кабеля, мм 16х40х66
Масса датчика без кабеля, г 20
Длина соединительного кабеля для типового исполнения, м от 3 до 12
Диапазон температур климатических зон установки датчиков, °С от минус 60 до + 50
Диаметры единичных индикаторов для датчиков, мм:
ДСК-1 - три индикатора с номинальными диаметрами 0,5; 1,0; 1,6;

0,5; 1,0; 1,6

Срок службы не устанавливается, т.к. датчик является прибором, измеряющим заданные параметры по показателю разрушения своих чувствительных элементов (единичных индикаторов).
