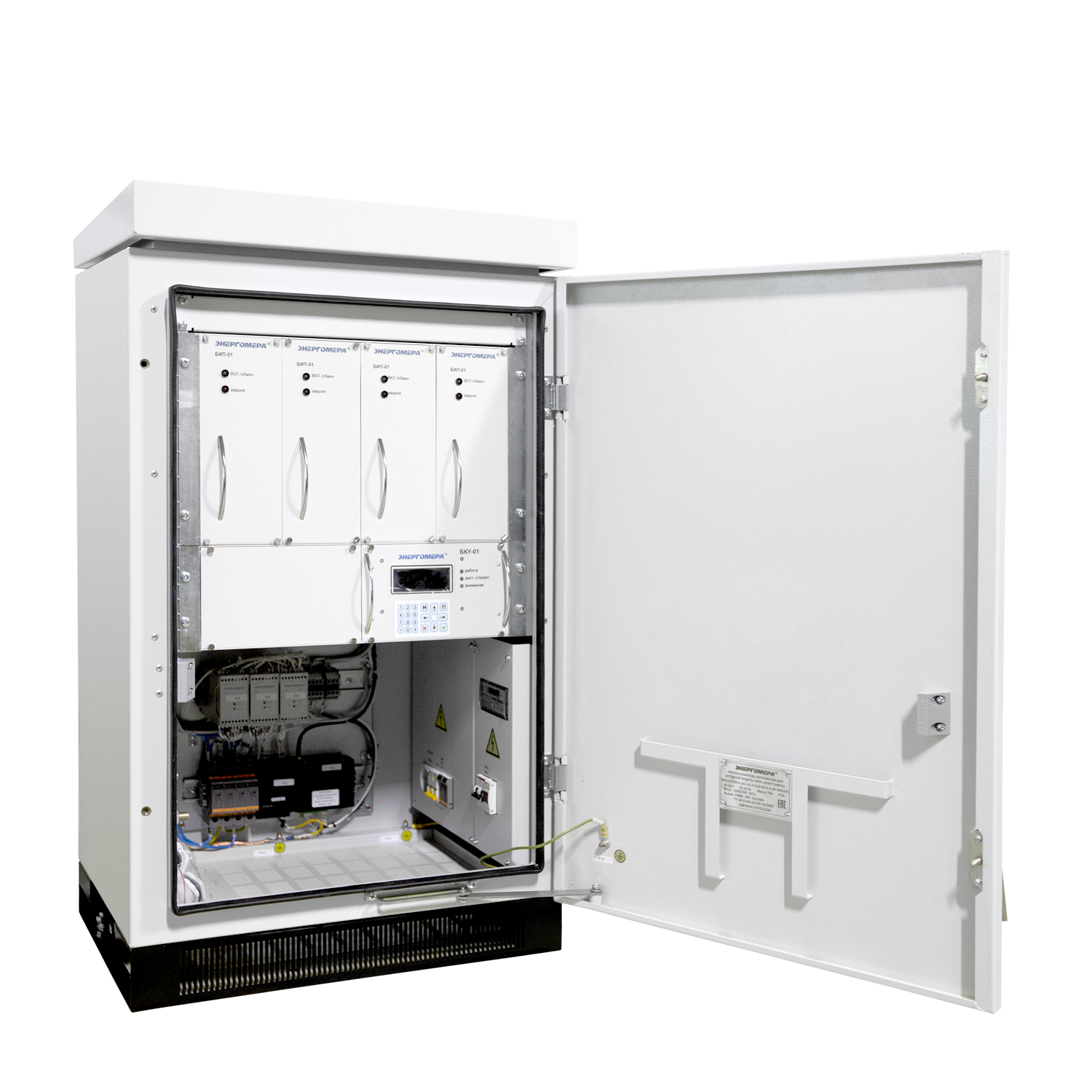

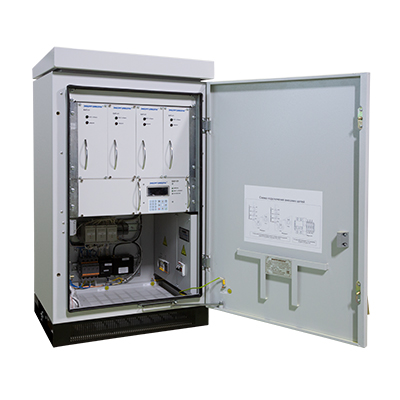

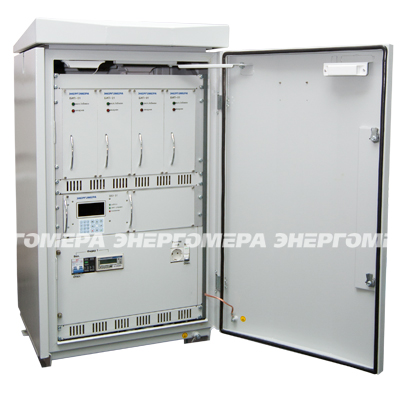

АВТОМАТИЧЕСКИЕ ПРЕОБРАЗОВАТЕЛИ ДЛЯ КАТОДНОЙ ЗАЩИТЫ «ЭНЕРГОМЕРА»

МПН-ОПЕ-М14

ТУ 3415-025-22136119-2009
Автоматические преобразователи для катодной защиты инверторного типа, модульной конструкции предназначены для промышленного использования в качестве источников защитного(катодного) тока системах электрохимической (катодной)защиты подземных металлических сооружений газопроводов, нефтепроводов, продуктопроводов, объектов коммунального хозяйства, резервуаров-хранилищ, кабелей различного назначения с наружной металлической оболочкой и других аналогичных объектов.

Габаритные размеры


Нормативно-правовое обеспечение

  • Соответствуют ГОСТ Р 51164-98 «Трубопроводы стальные магистральные. Общие требования к защите от коррозии».
  • Соответствуют «Общим техническим требованиям к модульным станциям катодной защиты. ОАО ГАЗПРОМ»
  • Выпускаются по техническим условиям изготовителя: ТУ 3415-025-22136119-2009.
  • Сертифицированы: сертификат соответствия N РОСС.RU.МЕ86.Н00573.

Характеристики надежности

Гарантийный срок на преобразователи:
3 года с момента ввода в эксплуатацию;
3,5 года с момента поставки (отгрузки) потребителям.

Функциональные возможности

Преобразователи обеспечивают функционирование в основных режимах управления:
  • автоматического поддержания заданного суммарного потенциала (с омической составляющей) на защищаемом сооружении (трубопроводе);
  • автоматического поддержания заданного поляризационного потенциала (без омической составляющей) на защищаемом сооружении (трубопроводе);
  • автоматического поддержания заданного выходного тока;
  • автоматического поддержания выходного напряжения.
Преобразователи обеспечивают:
  • надежную работу в режиме автоматического поддержания потенциала на сооружении;
  • высокую точность поддержания заданного защитного потенциала и тока – до 1,0 % во всех режимах работы;
  • режим одновременной параллельной работы БИП на одну общую нагрузку;
  • режим работы двух групп БИП (основной и резервной) на одну общую нагрузку, с «горячим» резервированием резервной группы БИП, при установке в каждую группу от 1 до 2 БИП;
  • режим двухканальной работы на две независимые нагрузки;
  • заданные электрические показатели при изменении напряжения питающей сети от 165 до 253 В;
  • сохраняет работоспособность при напряжении питающей сети от 150 до 264в;
  • надежную защиту от перегрузок и коротких замыканий в цепи нагрузок;
  • надежную защиту от атмосферных перенапряжений со стороны ввода питающей сети и нагрузки;
  • измерение выходного напряжения, выходного тока, защитного потенциала встроенным индикатором;
  • учет времени наличия на сооружении установленного защитного потенциала;
  • учет времени наличия питающей сети на преобразователе;
  • накопительный учет активной электроэнергии встроенным однотарифным или многотарифным счетчиком электроэнергии класса 1,0;
  • низкий уровень радиопомех, не превышающий значений, установленных ГОСТ Р 51522-99;
  • низкий уровень пульсаций выходного напряжения – не более 3 %;
  • диапазон установки выходного напряжения, тока не менее 5-100% номинального значения;
  • сохранение текущих уставок, режимов работыи показаний счетчиков электрической энергии. Наработки и защиты в энергонезависимой памяти;
Реализованы функции дистанционного контроля и управления:
  • телеизмерения:
    • выходного напряжения преобразователя;
    • выходного тока преобразователя;
    • измеряемого суммарного потенциала на сооружении;
    • измеряемого поляризационного потенциала на сооружении;
    • потребления электроэнергии преобразователем;
    • времени наработки и времени защиты;
    • установленного режима управления преобразователя;
    • текущего состояния каждого силового модуля
  • телесигнализации:
    • несанкционированного доступа внутрь преобразователя (для исполнений наружного размещения);
    • действующего режима дистанционного управления преобразователем;
    • об обрыве измерительных цепей от защищаемого сооружения или от электрода сравнения;
    • о неисправности преобразователя;
    • включения группы основных или резервныз силовых модулей преобразователя
  • телерегулирования:
    • телерегулирование выходного напряжения, тока или защитного потенциала;
  • телеуправления:
    • выключением и последующим включением силовых модулей преобразователя;
Информационный обмен сигналами с системами телемеханики, непосредственно в контролируемый пункт (КП) или через модем связи, осуществляется по внешнему цифровому интерфейсу RS-485 и протоколу обмена MODBUS RTU.

Область применения

Предприятия газового, нефтяного, химического, энергетического и других промышленных комплексов, располагающих сетью магистральных и немагистральных трубопроводов различного назначения: газопроводов, нефтепроводов, продуктопроводов, объектов коммунального хозяйства, других подземных металлических коммуникаций и сооружений, в том числе расположенных в зонах электрифицированного рельсового транспорта (железных дорог, трамвайных путей и др.), работающего на постоянном токе. Различные организации, имеющие металлические подземные коммуникации и сооружения в почвах с высокой коррозионной активностью.

Конструктивные особенности

  • степень защиты шкафов преобразователей от воздействия окружающей среды (проникновения твердых внешних предметов и воды) и соприкосновения с токоведущими частями должна быть по ГОСТ 14254-96:
    • для категории размещения 1 – не ниже IP34;
    • для категории размещения 2 – не ниже IP20 ;
  • класс защиты от поражения электрическим током – 1, по ГОСТ 12.2.007.0;
  • соответствуют требованиям пожаробезопасности, по ГОСТ 12.1.004;
  • содержат автоматические выключатели для оперативного подключения их к питающей сети и отключения от питающей сети, в том числе при возникновении аварийных режимов работы;
  • имеют конструктивные строповочные приспособления для обеспечения перемещения преобразователей грузоподъемными механизмами;
  • содержат устройства контроля (отображения) параметров:
    • выходного напряжения преобразователя;
    • выходного тока преобразователя;
    • значение измеряемого потенциала;
    • значение заданного потенциала;
    • значение заданного тока;
    • значение напряжения питающей сети;
  • унифицированная конструкция: длина, ширина и присоединительные размеры шкафов одинаковы для всех исполнений мощности;
  • конструкция преобразователя выполнена по модульному принципу из одинаковых силовых модулей и позволяет набирать мощность от 0,6 до 4 кВт;
  • металлический корпус в 19' базе, обеспечивающий надежную защиту от механических повреждений;
  • порошково-полимерное покрытие светлых тонов, устойчивое к воздействию внешних атмосферных и механических факторов, что повышает коррозионную стойкость корпуса и снижает нагрев от солнечного излучения.

Условия эксплуатации

  • климатическое исполнение – У;
  • категория размещения – 1 (на открытом воздухе), 2 (в укрытиях различного типа);
  • диапазон рабочих температур окружающей среды: от минус 45°С до +45°С;
  • относительная влажность воздуха (при температуре окружающей среды +25°С): до 98 %;
  • атмосферное давление 86,6-106,7 кПа (от 650 до 800 мм рт.ст.).
  • атмосфера типов I, II;
  • размещение преобразователей – встраиваемое, стационарное;
  • рабочий режим преобразователей – продолжительный, непрерывный;
  • охлаждение – воздушное, естественное.

Примечания

  • преобразователи МПН-ОПЕ-М14-С1 содержат встроенный однотарифный счетчик электроэнергии;
  • преобразователи МПН-ОПЕ-М14-С4 содержат встроенный четырехтарифный счетчик электроэнергии.
  • преобразователи МПН-ОПЕ-М14-С1(С4)-..-485 обеспечивают подключение к системам телемеханики посредством цифрового интерфейса RS-485 по протоколу MODBUS RTU
Показатели Значения
Напряжение питающей сети, В От 150 до 264
Частота питающей сети, Гц 50±3
Номинальная выходная активная мощность, кВт от 0,6 до 4,0
Номинальный выходной ток, А от 6,3 до 80
Номинальное выходное напряжение, В 48 или 96
Коэффициент полезного действия, не менее, % Не менее 86
Коэффициент мощности, не менее 0,97
Диапазон регулирования выходного напряжения, не менее, % 5-100
Диапазон регулирования выходного тока, не менее, % 5-100
Точность поддержания защитного тока, % ±1
Точность поддержания защитного потенциала, % ±1
Масса преобразователей (в зависимости от исполнения0не более, кг от 53 до 80
Габаритные размеры (ширина х глубина х высота), мм Для исполнения У1 600х534х1030
Длч исполнения У2 600х534х1000
Срок службы, лет Не менее 10
МПН-ОПЕ-М14 Х Х Х Х Х Х Х
485 – канал связи с системой телемеханики по интерфейсу RS-485
Х – код исполнения (серия)
УХ - климатическое исполнение и категория размещения по ГОСТ15150 (У1 или У2)
номинальное выходное напряжение в вольтах (48 или 96)
Х/ХХ – количество независимых выходов для подключения нагрузок (1 или 2) / номинальный ток каждого выхода в амперах (10, 20, 30, 40, 60 или 80), равный сумме номинальных токов блоков источника питания, подключенных к одному выходу;
Х/1,0 – количество блоков источников питания преобразователя (1, 2, 3 или 4) / номинальной мощностью по 1,0 кВт
Х/СХ – количество входов сети питания
(1 или 2) / количество тарифов счетчика электрической энергии (С1 – однотарифный, С4 – четырехтарифный)
