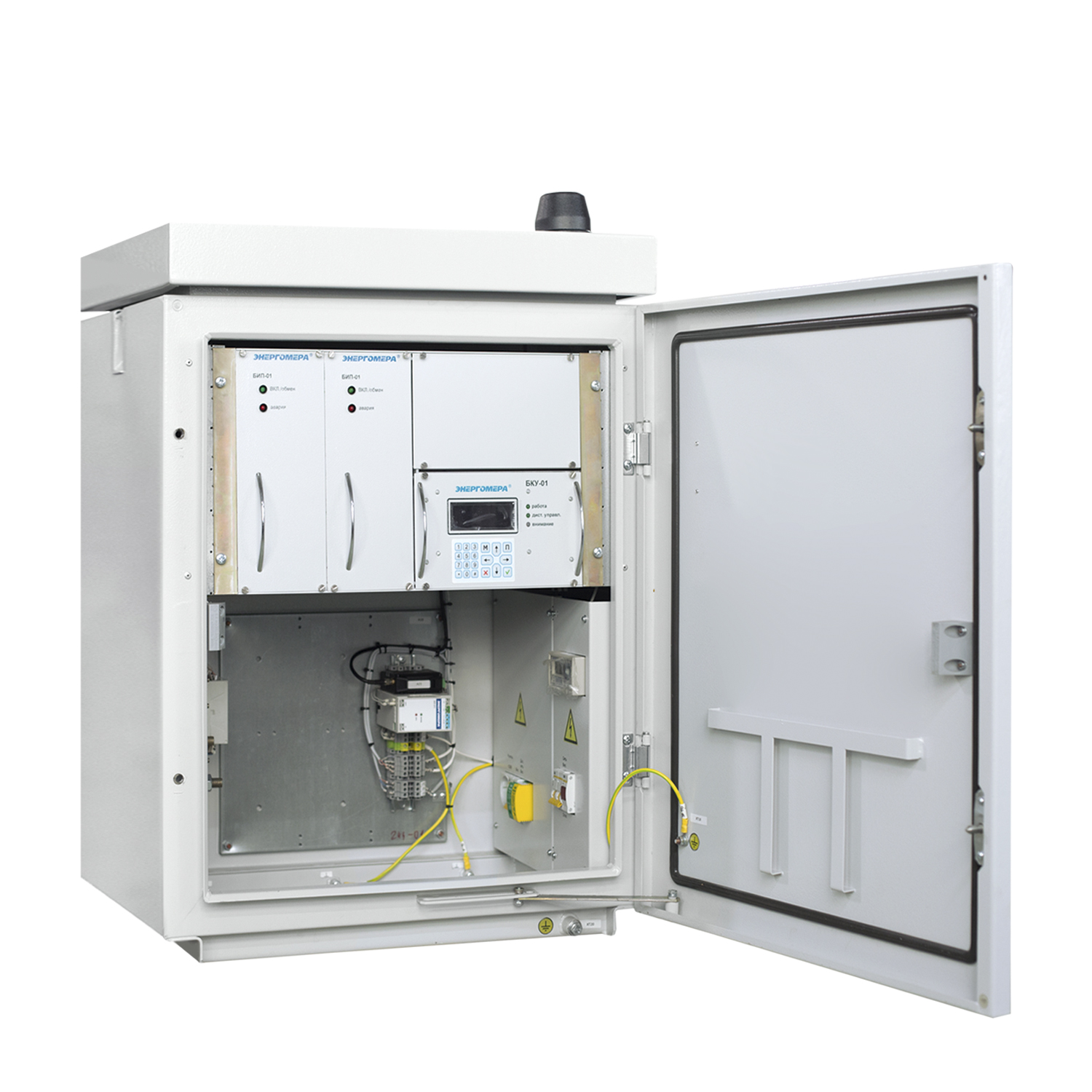

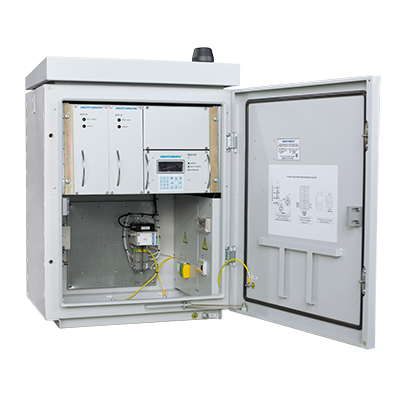

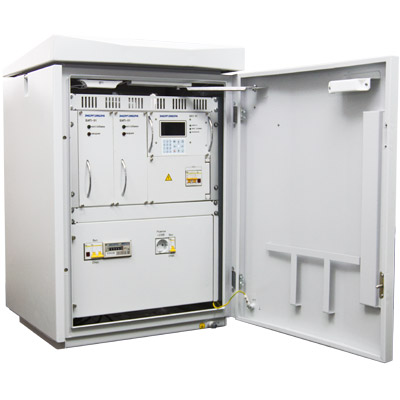

ПРЕОБРАЗОВАТЕЛЬ НАПРЯЖЕНИЯ «ЭНЕРГОМЕРА»

ПН-ОПЕ-М11

ТУ 3415-011-22136119-2007
Автоматические преобразователи ПН-ОПЕ-М11 предназначены для эффективной защиты от электрохимической (почвенной) коррозии подземных металлических сооружений, коммуникаций, трубопроводов, хранилищ нефтепродуктов, опорной арматуры и других аналогичных объектов в условиях коррозионного воздействия почвы,в т.ч. при неблагоприятном воздействии блуждающих токов. Преобразователи предназначены для размещения на открытом воздухе (категория размещения - 1).

Габаритные размеры


Нормативно-правовое обеспечение

  • Соответствуют ГОСТ Р 51164-98 «Трубопроводы стальные магистральные. Общие требования к защите от коррозии».
  • Соответствуют ГОСТ 9.602-2006 «Сооружения подземные. Общие требования к защите от коррозии».
  • Выпускаются по техническим условиям изготовителя: ТУ 3415-011-22136119-2007.
  • Сертифицированы: сертификат соответствия N РОСС.RU.МЕ86.Н00391.

Характеристики надежности

  • Гарантийный срок на преобразователи:
    - 2 года с момента ввода в эксплуатацию;
    - 2,5 года с момента поставки (отгрузки) потребителям.
  • Гарантийный срок на преобразователи, поставляемые в структуры ОАО АК «Транснефть»:
    - 2,5 года с момента ввода в эксплуатацию;
    - 3 года с момента поставки (отгрузки) потребителям.

Функциональные возможности

  • Преобразователи обеспечивают возможность эксплуатации в любом выбранном режиме:
    – автоматического поддержания защитного потенциала на заданном уровне
    – автоматической стабилизации и поддержания защитного тока на заданном уровне;
    – ручной установки выходного напряжения и защитного тока;
    – периодического прерывания тока нагрузки внешним управляющим сигналом от системы телемеханики для измерения поляризационного потенциала на сооружении.
  • Преобразователи обеспечивают:
    – высокую точность поддержания защитного потенциала – до ± 0,5% и защитного тока – до ± 1% (в автоматическом режиме работы);
    – заданные электрические параметры при изменении напряжения питающей сети от 176 В до 242 В;
    – плавный выход на установленные значения выходного напряжения и тока нагрузки при включении преобразователя, а также при пропадании и последующем появлении напряжения питающей сети;
    – коэффициент пульсаций тока нагрузки менее 3 %, в соответствии с требованиями ГОСТ Р 51164-98;
    – учет времени наработки преобразователя;
    – ограничение тока нагрузки при перегрузке и коротком замыкании в цепи нагрузки;
    – длительную безаварийную работу в режиме холостого хода, при обрыве кабелей к сооружению или к анодному заземлению;
    – устойчивую работу при изменении сопротивления нагрузки от 0,2 до 5,0 номинального значения (в 25 раз!);
    – возможность оперативного подключения на режим удвоенного номинального напряжения (2 U ном) при половинном токе нагрузки (0,5 I ном);
    – экономичное энергопотребление за счет высоких энергетических показателей: КПД и cos;
    – низкий уровень радиопомех, не превышающий значений, установленных ГОСТ Р 51522-99. – коэффициент пульсаций тока нагрузки

Типоисполнения

Типоисполнения

Область применения

Предприятия нефтяного, газового, химического, энергетического и других промышленных комплексов, располагающих сетью магистраль-ных и немагистральных трубопроводов различ-ного назначения: газопроводов, нефтепроводов, продуктопроводов, объектов коммунального хозяйства, других подземных металлических коммуникаций и сооружений, в том числе расположенных в зонах электрифицированного рельсового транспорта (железных дорог, трам-вайных путей и др.), работающего на постоянном токе. Различные организации, имеющие металличес-кие подземные коммуникации и сооружения в почвах с высокой коррозионной активностью.

Конструктивные особенности

  • Степень защиты от соприкосновения с токоведущими частями и от воздействия окружающей среды - IP34, по ГОСТ 14254.
  • Класс защиты от поражения электрическим током – 1, по ГОСТ 12.2.007.0.
  • Соответствуют требованиям пожаробезопасности, по ГОСТ 12.1.004.
  • Унифицированная конструкция, габаритные и присоединительные размеры корпусов одинаковы для всех модификаций преобразователей всех мощностей.
  • Металлический корпус, обеспечивающий повышенную защиту от механических повреждений.
  • Порошково-полимерное покрытие светлых тонов, устойчивое к воздействию внешних атмосферных и механических факторов, что значительно повышает коррозийную стойкость корпуса и снижает нагрев от солнечного излучения.
  • Технический ресурс – до 100 000 часов и срок службы – до 12 лет. Степень защиты от соприкосновения с токоведущими частями и от воздействия окружающей среды - IP34, по ГОСТ 14254.

Условия эксплуатации

  • диапазон рабочих температур окружающей среды: от -40° до +45°;
  • относительная влажность воздуха: до 98% (при температуре +25°)
  • атмосферное давление (86,6 - 106,7) кПа (от 650 до 800 мм. рт. ст.);
  • атмосфера типов I, II;
  • размещение на открытом воздухе (категория размещения - 1).

Примечания

  • преобразователи ПН-ОПЕ-М11-С1 содержат встроенный однотарифный счетчик электроэнергии;
  • преобразователи ПН-ОПЕ-М11-С0 не содержат встроенного счетчика электроэнергии;
  • преобразователи ПН-ОПЕ-М11-С3 содержат встроенный многотарифный счетчик электроэнергии.

Совместная работа с системами телемеханики

  • Преобразователи адаптированы к основным системам телемеханики, применяющимся на объектах:
    ОАО «ГАЗПРОМ», ОАО АК «Транснефть», ОАО АК «Транснефтепродукт», региональных газораспределительных организациях (ГРО): «УНК - ТМ», «Магистраль - 2», «СТН - 3000», «SupeRTU - 4», «СКАТ», «ЭЛСИ - 2000», «ТЕЛУР» и ряду других.
  • Преобразователи обеспечивают дистанционный контроль и управление:
    - выходного напряжения, выходного тока, защитного потенциала на сооружении;
    - дистанционной установки защитного потенциала (в автоматическом режиме - «АТВ»);
    - дистанционной установки защитного тока (в автоматическом режиме - «ТОК»);
    - дистанционной установки выходного напряжения (в ручном режиме - «РУЧН»);
    - отключением и включением преобразователя;
    - переодического прерывания выходного тока;
    - несанкционированного доступа внутрь преобразователей.
Показатели Норма для типов преобразователей
ПН-ОПЕ-М11- С1 (СО, С3)
15-24-У1 20-30-У1 32-30-У1 25-48-У1 32-48-У1 42-48-У1
Напряжение питающей сети, В 220 (+22/-44)
Частота питающей сети, Гц 50±1
Номинальная выходная активная мощность, кВт 0,35 0,6 1,0 1,2 1,5 2,0
Номинальный выходной ток, А 15/7,5 20/10 32/16 25/12,5 32/16 42/21
Номинальное выходное напряжение, В 24/48 30/60 30/60 48/96 48/96 48/96
Активная потребляемая мощность, не более, кВт

0,450


0,732


1,143


1,412


1,765


2,290
Полная потребляемая мощность, не более, кВА

0,459


0,747


1,166


1,440


1,800


2,337
Коэффициент полезного действия, не менее, %

80


82


84


85


87


88
Коэффициент мощности, не менее

0,98
Диапазон регулирования выходного напряжения, не менее, %

5-100
Диапазон регулирования выходного тока, не менее, %

5-100
Точность поддержания защитного тока, % ±1
Точность поддержания защитного потенциала, %

±0,5
Масса преобразователей без блоков сопряжения
(с блоками сопряжения), не более, кг
68 (70) 70 (72) 73 (75)
Габаритные размеры (длина х глубина х высота), мм 600 х 400 х 800
Срок службы, лет 12
ПН-ОПЕ-М11-СХ-ХХ-ХХ-У1-Х-ХХХ
тип интерфейса связи с системой телемеханики,
при наличии блока сопряжения: 4.20, 485;
обозначение серии преобразователей;
климатическое исполнение и категория размещения,
по ГОСТ 15150-69;
номинальное выходное напряжение, в вольтах;
номинальный выходной ток, в амперах;
наличие счетчика электроэнергии и число тарифов;
код модификации;
род тока на входе: однофазный;
род тока на выходе: постоянный;
охлаждение: естественное;
преобразователь напряжения;
