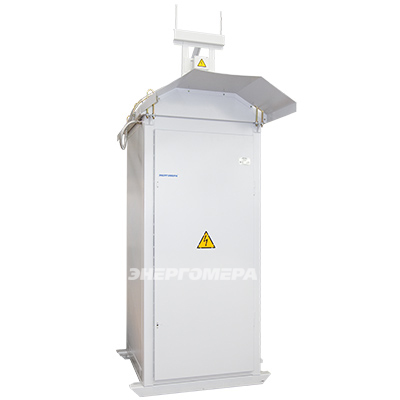

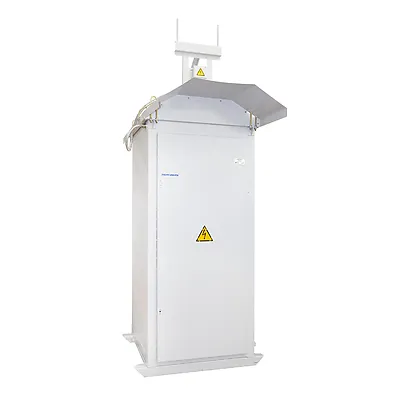

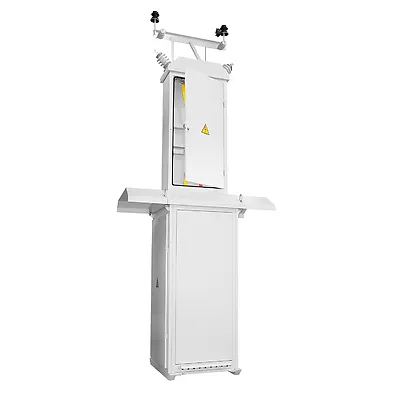

Устройство распределительное катодной защиты низковольтное

УКЗН

ТУ 3431-026-22136119-2008
Устройство распределительное катодной защиты низковольтное предназначено для промышленного применения в системах катодной защиты подземных металлических (стальных) сооружений (ПМС), таких как: газопроводы, нефтепроводы, продуктопроводы, объекты коммунального хозяйства и другие виды подземных сооружений, от электрохимической (грунтовой) коррозии и разрушительного влияния блуждающих токов, возникающих от рельсового электротранспорта и других энергетических сооружений.
Устройства предназначены для установки на открытом воздухе.


Нормативно-правовое обеспечение

  • соответствуют ГОСТ Р 51321.1-2000 (МЭК 60439-1-92)

Функциональные возможности

Основные варианты размещения ПКЗ, БСЗ и БКЗ в устройствах
Тип ПКЗ   Количество размещаемых ПКЗ, шт., в зависимости от номинальной выходной мощности ПКЗ, кВт Кол-во БСЗ, шт. Кол-во АВРП, (БКЗ) шт.
0,35 0,6 1,0 1,2 1,5 2,0 3,0 4,0 5,0 1* 2**


В-ОПЕ-М1
В-ОПЕ-М2
В-ОПЕ-М3
серия В
1-4 1-4 1-4 1-4 - 1,2 1,2 1,2 1 - - -
1 1 1 1 - 1 1 1 1 1 1 -
2 2 2 2 - 2 2 2 1 1,2 1,2 -
2,4 2,4 2,4 2,4 - 2 2 - - - - 1, 2


В-ОПЕ-М4
1-4 1-4 1-4 - - 1-4 1,2 - - - - -
1 1 1 - - 1 1 - - 1 - -
2 2 2 - - 2 2 - - 1,2 1,2 -
2,4 2,4 2,4 - - 2,4 2 - - - - 1, 2


В-ОПЕ-М5
В-ОПЕ-М6
В-ОПЕ-М7
серия В
1-4 1-4 1-4 1-4 - 1-4 1,2 1,2 1 - - -
1 1 1 1 - 1 1 1 1 1 1 -
2 2 2 2 - 2 2 2 1 1,2 1,2 -
2,4 2,4 2,4 2,4 - 2,4 2 2 - - - 1, 2


ПНКЗ-ППЧ-М10
1-4 1-4 1-4 1-4 1-4 1-4 - - - - - -
1 1 1 1 1 1 - - - 1 1 -
2 2 2 2 2 2 - - - 1,2 1,2 -
2,4 2,4 2,4 2,4 2,4 2,4 - - - - - 1, 2


ПН-ОПЕ-М11
1-4 1-4 1-4 1-4 1-4 1-4 - - - - - -
1 1 1 1 1 1 - - - 1 1 -
2 2 2 2 2 2 - - - 1,2 1,2 -
2,4 2,4 2,4 2,4 2,4 2,4 - - - - - 1, 2

Примечания
1 * Могут использоваться блоки совместной защиты с числом каналов от двух до четырех.
2 ** Могут использоваться блоки совместной защиты с числом каналов от одного до двух.
3 Возможны иные сочетания ПКЗ, БСЗ и БКЗ (АВРП), по согласованию с потребителями.

Типоисполнения

Наименование
устройств
Тип ввода
напряжения
питания
Климатическое
исполнение
УКЗН-К 0,23 С0 У1-А кабельный для умеренного климата
УКЗН-К 0,23 С0 УХЛ1-А кабельный для умеренного и холодного климата
УКЗН-В 0,23 С0 У1-А воздушный для умеренного климата
УКЗН-В 0,23 С0 УХЛ 1-А воздушный для умеренного и холодного климата
УКЗН-К 0,23 С1 У1-А кабельный для умеренного климата
УКЗН-К 0,23 С1 УХЛ1-А кабельный для умеренного и холодного климата
УКЗН-В 0,23 С1 У1-А воздушный для умеренного климата
УКЗН-В 0,23 С1 УХЛ 1-А воздушный для умеренного и холодного климата
УКЗН-К 0,23 С3 У1-А кабельный для умеренного климата
УКЗН-К 0,23 С3 УХЛ 1-А кабельный для умеренного и холодного климата
УКЗН-В 0,23 С3 У1-А воздушный для умеренного климата
УКЗН-В 0,23 С3 УХЛ 1-А воздушный для умеренного и холодного климата

Примечания:
1. Обозначению С0 в наименовании устройств соответствует отсутствие в устройстве счетчика электрической энергии.
2. Обозначению С1 в наименовании устройств соответствует установка в устройстве однотарифного счетчика электрической энергии.
3. Обозначению С3 в наименовании устройств соответствует установка в устройстве многотарифного (трехтарифного) счетчика электрической энергии.

Конструктивные особенности

  • Устройства обеспечивают размещение составного оборудования для распределения низкого напряжения 0,23кВ в цепи питания преобразователей катодной защиты (ПКЗ), а также ряда дополнительного оборудования (аппаратуры телемеханики, системы подогрева воздуха и т.п.) в одной металлической оболочке.
  • Устройство представляет собой металлический шкаф, размещенный на транспортных салазках и состоящий из одного отсека – распределительного устройства низкого напряжения (РУНН).
  • Ввод питания в устройство осуществляется от воздушной или кабельной линии электропередачи (ЛЭП), в зависимости от типоисполнения устройства, согласно таблице 1, номинальным питающим напряжением 0,23 кВ.
  • В шкафе устройства с фронтальной стороны размещен распределительный щит. Конструктивно предусмотрены места для размещения ПКЗ и БСЗ.
  • На правой нижней части устройства предусмотрены вводы для подвода дренажных и контрольно-измерительных кабелей от защищаемого сооружения, анодного заземления, электрода сравнения и других внешних устройств.
  • На левой нижней части устройства предусмотрены вводы для подвода кабеля питания и контрольного кабеля к устройству УКЗВ, при применении УКЗН совместно с УКЗВ.
  • В правой нижней части устройства, в РУНН предусмотрены вводы для подвода кабеля питания и контрольного кабеля к дополнительному устройству УКЗН, при его применении.
  • Устройства закрываются двумя одностворчатыми дверями, с фронтальной и тыльной сторон шкафа.
  • На дверях шкафа устройства установлены замки под ключ с одинаковым секретом.
  • В распределительном щите установлена электрическая розетка для подключения, например, ремонтного электроинструмента и переносного светильника для освещения, номинальным рабочим напряжением 220 В.
  • В устройствах климатических исполнений У1 и УХЛ1 размещены два нагревательных элемента и температурное реле для регулирования температуры внутри шкафа устройства.
  • Для подъема устройств и их транспортирования в верхней части шкафа и на крыше КВВ имеются транспортные петли.
Наименование характеристики Значение параметров
Номинальное рабочее напряжение (НН), переменное, кВ 0,23
Номинальная частота рабочего напряжения, Гц 50
Номинальный ток, А, не более 45
Номинальный кратковременно выдерживаемый ток (в течение 1 с), кА, не более 3
Номинальный условный ток короткого замыкания, кА, не более 3
Номинальное напряжение питания вспомогательных цепей, переменное, В 220
Номинальное напряжение изоляции, В 300
Способ обслуживания главных и вспомогательных электрических цепей устройств одностороннее
Рабочая температура окружающей среды, °С
- для климатического исполнения У
- для климатического исполнения УХЛ

от минус 45 до +45
от минус 60 до +40
Относительная влажность, при температуре окружающей среды +25°С, %, не более 98
Высота над уровнем моря, м, не более 1000
Степень защиты оболочки устройств, по ГОСТ 14254-96, сверху, боковая поверхность / снизу IP43 / IP31
Количество преобразователей катодной защиты, размещаемых в устройстве 1 - 4
Номинальная выходная мощность преобразователей катодной защиты, размещаемых в устройстве, кВт 0,35 - 5,0
Количество блоков совместной защиты, размещаемых в устройстве 1, 2
Количество устройств автоматического включения резервного преобразователя (АВРП) 1
Габаритные размеры устройства в сборе
(длина, ширина, высота), мм, не более
- с кабельным вводом
- с воздушным вводом


2035 x 1210 х 2420
2035 х 1210 x 3230
Масса устройства в сборе (без преобразователей катодной
защиты и блоков совместной защиты), кг, не более 2)
- с кабельным вводом
- с воздушным вводом


400
420
