Устройство распределительное катодной защиты высоковольтное

УКЗВ

ТУ 3414-025-22136119-2008
Устройство распределительное катодной защиты высоковольтное предназначено для промышленного применения в системах катодной защиты подземных металлических (стальных) сооружений (ПМС): газопроводов, нефтепроводов, продуктопроводов, объектов коммунального хозяйства и других, аналогичных ПМС от электрохимической коррозии и разрушительного влияния блуждающих токов, возникающих от рельсового электротранспорта и других энергетических сооружений.
Устройства предназначены для установки на открытом воздухе.


Нормативно-правовое обеспечение

  • соответствуют ГОСТ 14693-90, ГОСТ 1516.3-96
  • соответствуют требованиям пожарной безопасности, по ГОСТ 12.1.004-91

Функциональные возможности

Основные варианты размещения ПКЗ, БСЗ и БКЗ в устройствах
Тип ПКЗ   Количество размещаемых ПКЗ, шт., в зависимости от номинальной выходной мощности ПКЗ, кВт Кол-во БСЗ, шт. Кол-во АВРП, (БКЗ) шт.
0,35 0,6 1,0 1,2 1,5 2,0 3,0 4,0 5,0 1* 2**

В-ОПЕ-М1, В-ОПЕ-M2, В-ОПЕ-M3
серия В
1,2 1,2 1,2 1,2 - 1,2 1,2 - - - - -
1 1 1 1 - 1 1 - - 1 - -
1 1 1 1 - 1 1 - - 1 1 -


В-ОПЕ-М4
1,2 1,2 1,2 - - 1,2 1,2 - - - - -
1 1 1 - - 1 1 - - 1 - -
1 1 1 - - 1 1 - - 1 1 -

В-ОПЕ-М5, В-ОПЕ-М6, В-ОПЕ-М7
серия В
1,2 1,2 1,2 1,2 - 1,2 1,2 1 1 - - -
1 1 1 1 - 1 1 1 1 1 - -
1 1 1 1 - 1 1 1 1 1 1 -


ПНКЗ-ППЧ-М10
1,2 1,2 1,2 1,2 1,2 1,2 - - - - - -
1 1 1 1 1 1 - - - 1 - -
1 1 1 1 1 1 - - - 1 1 -
2 2 2 2 2 2 - - - - - 1


ПН-ОПЕ-М11
1,2 1,2 1,2 1,2 1,2 1,2 - - - - - -
1 1 1 1 1 1 - - - 1 - -
1 1 1 1 1 1 - - - 1 1 -

* Могут использоваться блоки совместной защиты с числом каналов от двух до четырех.
** Могут использоваться блоки совместной защиты с числом каналов от одного до двух.
Примечание - Возможны иные сочетания ПКЗ, БСЗ и БКЗ (АВРП), по согласованию с потребителями.

Типоисполнения

Наименование
устройств
Напряжение
ВН/НН,
кВ/кВ
Климатическое
исполнение
УКЗВ 6/0,23-10 С1 У1-А 6/0,23 для умеренного климата
УКЗВ 6/0,23-10 С1 УХЛ1-А 6/0,23 для умеренного и холодного климата
УКЗВ 10/0,23-10 С1 У1-А 10/0,23 для умеренного климата
УКЗВ 10/0,23-10 С1 УХЛ1-А 10/0,23 для умеренного и холодного климата
УКЗВ 6/0,23-10 С3 У1-А 6/0,23 для умеренного климата
УКЗВ 6/0,23-10 С3 УХЛ1-А 6/0,23 для умеренного и холодного климата
УКЗВ 10/0,23-10 С3 У1-А 10/0,23 для умеренного климата
УКЗВ 10/0,23-10 С3 УХЛ1-А 10/0,23 для умеренного и холодного климата

Примечания:
Обозначению С1 в наименовании устройств соответствует установка в устройстве однотарифного счетчика электрической энергии.
Обозначению С3 в наименовании устройств соответствует установка в устройстве многотарифного (трехтарифного) счетчика электрической энергии.

Конструктивные особенности

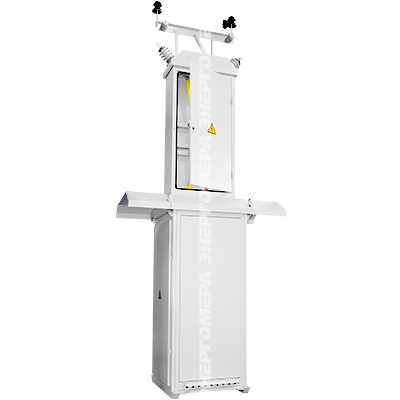

  • Устройства обеспечивают размещение составного оборудования для преобразования высокого напряжения 6 или 10кВ в напряжение 0,23кВ, преобразователей для катодной защиты (ПКЗ), блоков совместной защиты (БСЗ), а также других блоков для катодной защиты (БКЗ) и дополнительного оборудования (системы подогрева воздуха, аппаратуры телемеханики и т.п.) в одной металлической оболочке.
  • Устройство представляет собой металлический шкаф, размещенный на транспортных салазках и состоящий из двух отсеков: распределительного устройства высокого напряжения (РУВН) и распределительного устройства низкого напряжения (РУНН), выполненных в виде единой конструкции, и короба воздушного ввода (КВВ).
  • Ввод питания в устройство осуществляется от воздушной линии электропередач (ЛЭП) 6 или 10кВ, в зависимости от типоисполнения устройства, через разъединитель, устанавливаемый на опоре ЛЭП. Разъединитель в комплект поставки устройства не входит.
  • Внутри КВВ размещены:
       - два проходных изолятора;
       - два держателя предохранителей с опорными изоляторами;
       - два съемных высоковольтных предохранителя (вставки плавкие);
       - четыре соединительные шины.
  • В РУВН установлен силовой трансформатор напряжением 6/0,23кВ или 10/0,23кВ, в зависимости от типоисполнений устройств, мощностью 10 кВА.
  • В левой нижней части устройства, в РУНН предусмотрены вводы для подвода дренажных и контрольно-измерительных кабелей от защищаемого сооружения, анодного заземления, электрода сравнения и других внешних устройств.
  • В правой нижней части устройства, в РУНН предусмотрены вводы для подвода кабеля питания и контрольного кабеля к дополнительному устройству УКЗН, при его применении.
  • На дверях шкафа устройства установлены замки под ключ с одинаковым секретом.
  • В распределительном щите, размещенном в РУНН, установлена электрическая розетка для подключения, например, ремонтного электро- инструмента и переносного светильника для освещения, напряжением 36 В.
  • В устройствах климатических исполнений У1 и УХЛ1, в отсеке РУНН, размещены два нагревательных элемента и температурное реле для регулирования температуры внутри шкафа устройства.
  • Для подъема устройств и их транспортирования в верхней части шкафа и на крыше КВВ имеются транспортные петли.
Наименование характеристики Значение параметров
Мощность силового трансформатора устройств, кВА 10
Номинальное напряжение устройств, кВ
- на стороне высокого напряжения (ВН)
- на стороне низкого напряжения (НН)

6; 10
0,23
Номинальный ток главной цепи устройств, А, не более
- на стороне высокого напряжения, 6 или 10 кВ (ВН)
- на стороне низкого напряжения (НН)

1,7; 1
50
Ток динамической стойкости УКЗВ, кА
- при номинальном напряжении на стороне ВН - 6 кВ
- при номинальном напряжении на стороне ВН - 10 кВ

21
32
Ток термической стойкости УКЗВ, кА
- при номинальном напряжении на стороне ВН - 6 кВ
- при номинальном напряжении на стороне ВН - 10 кВ

8
12,5
Время действия тока термической стойкости УКЗВ, с 1
Номинальное напряжение питания вспомогательных цепей устройств, однофазное, переменное, В 220
Способ обслуживания главных цепей устройств одностороннее
Способ обслуживания вспомогательных цепей внутри низковольтного отсека устройств двустороннее
Рабочая температура окружающей среды, о
- для климатического исполнения У
- для климатического исполнения УХЛ

от минус 45 до +45
от минус 60 до +40
Относительная влажность, при температуре окружающей среды +25оС, %, не более 98
Высота над уровнем моря, м, не более 1000
Степень защиты оболочки устройств, по ГОСТ 14254-96, сверху, боковая поверхность / снизу IP43 / IP31
Количество преобразователей катодной защиты, (ПКЗ), размещаемых в устройстве 1, 2
Номинальная выходная мощность преобразователей катодной защиты (ПКЗ), размещаемых в устройстве, кВт 0,3 - 5,0
Количество блоков совместной защиты (БСЗ), размещаемых в устройстве 1, 2
Количество устройств автоматического включения резервного преобразователя (АВРП) 1
