ТУ 27.12.10.110–140–63919543-2021
Модуль управления предназначен для управления электромагнитным приводом вакуумного выключателя серии BB-ENRG-10.
Нормативно-правовое обеспечение
- ГОСТ Р 52565-2006 «Выключатели переменного тока на напряжения от 3 до 750 кВ».
Область применения
Модуль управления обеспечивает выполнение следующих функций вакуумного выключателя:
- операции В, О, ВО, циклы АПВ во всем допустимом диапазоне напряжения оперативного питания, блокировку повторного включения;
- блокировку включения BB-ENRG-10 при наличии команды отключения;
- блокировку включения или отключения BB-ENRG-10, если команда была подана до подачи оперативного питания;
- аварийное отключение BB-ENRG-10 в течение 120 с после пропадания оперативного питания для блока управления без опции питания от ТТ и неограниченное время после пропадания оперативного питания для блока управления с опцией питания от ТТ;
- защиту внутренних силовых ключей от короткого замыкания;
- диагностику обрыва цепей электромагнитного привод.
Гарантии
- Срок гарантии – 7 лет со дня ввода в эксплуатацию, но не более 8 лет со дня отгрузки предприятием-изготовителем.
- Срок службы - не менее 30 лет.

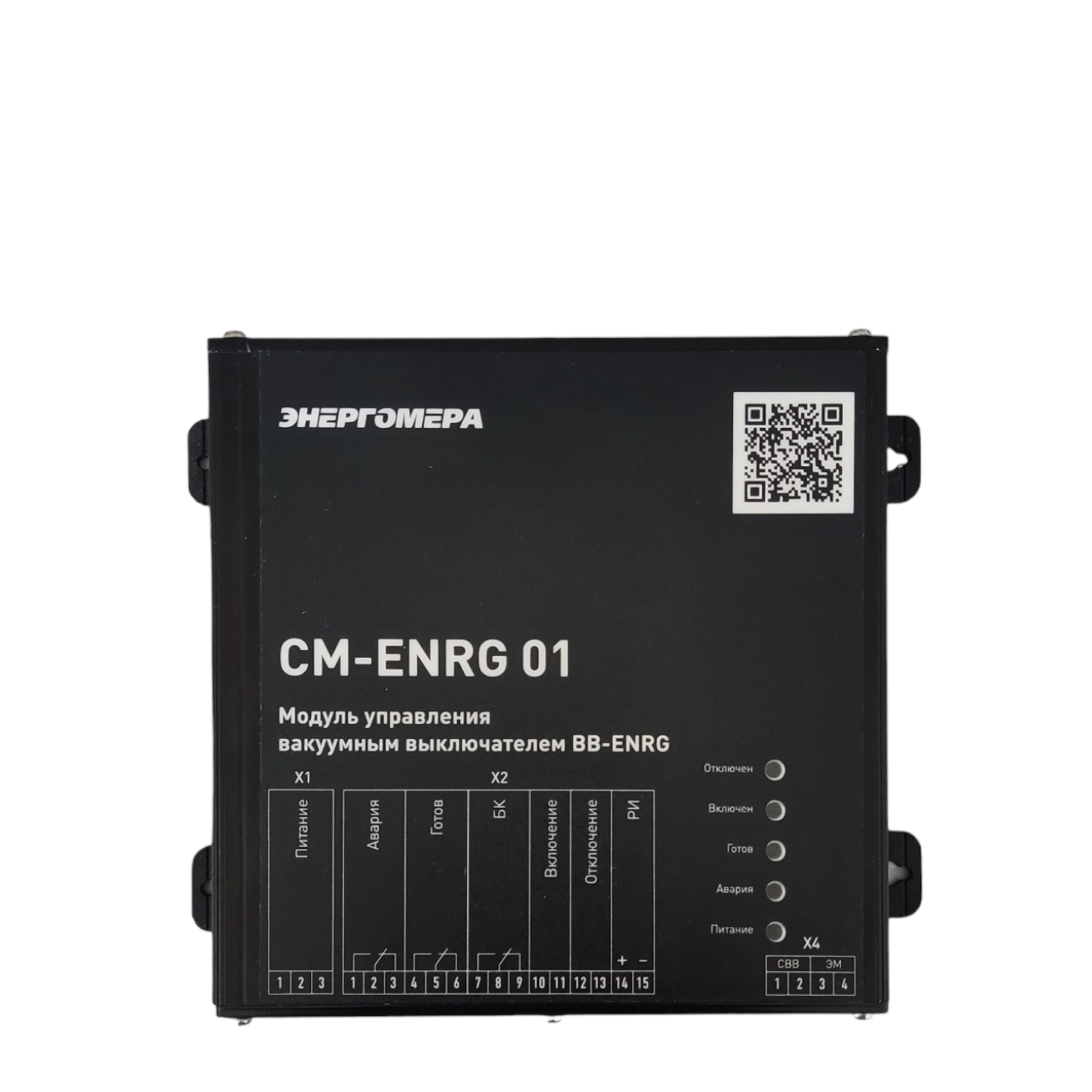

Модуль управления вакуумным выключателем
| CM | ENRG | XX | |||||
|---|---|---|---|---|---|---|---|
|

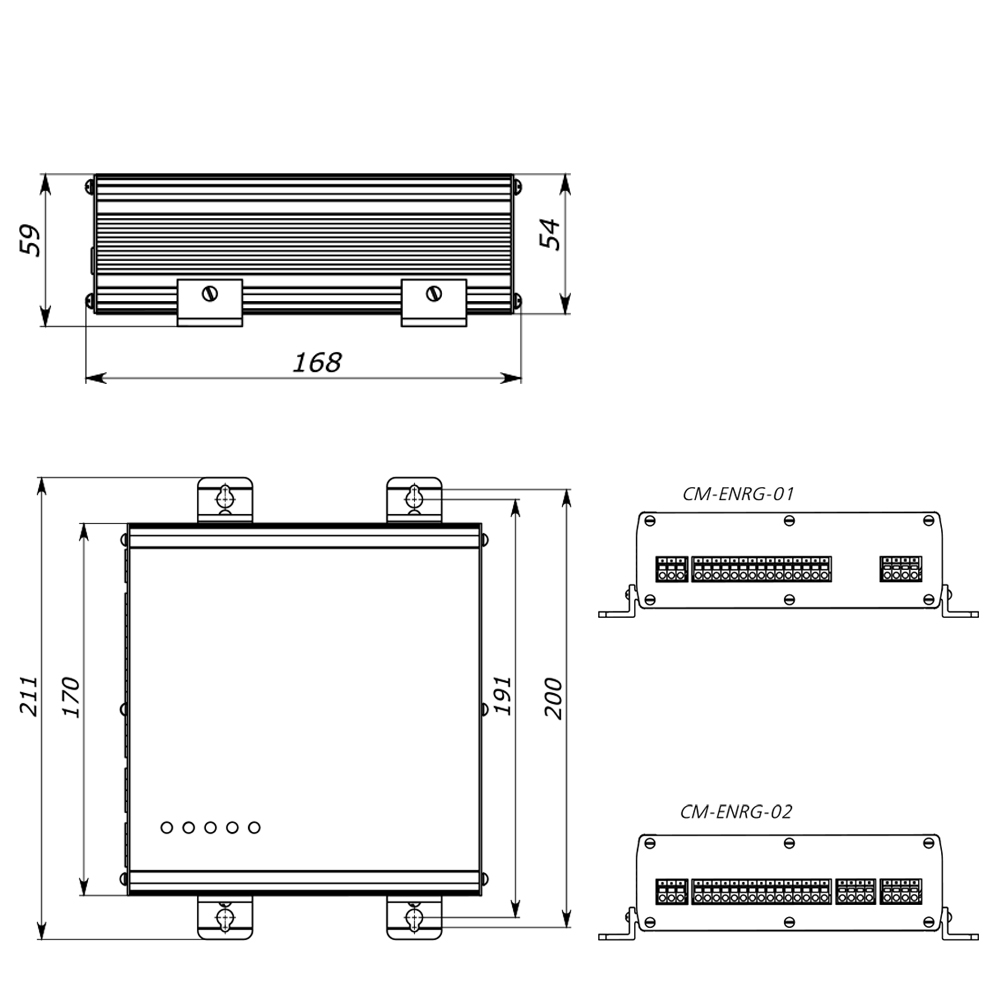

Конструктивное исполнение: 01 - без функции питания от трансформаторов тока 02 - с функцией питания от трансформаторов тока |
|||||||
|
Отличительный индекс производителя |
|||||||
|
Модуль управления (Module Control) |
|||||||
Документация
| Руководство по эксплуатации | PDF 818 Kb |
