ТУ 27.12.10.110–140–63919543-2021

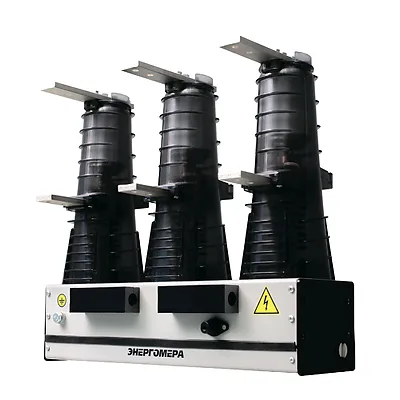

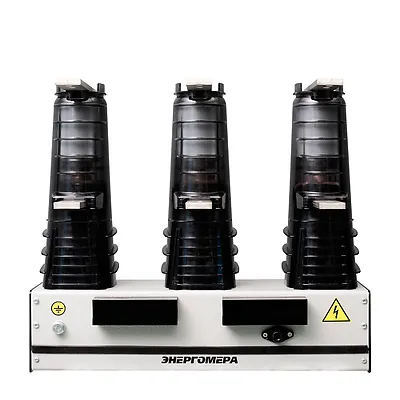

Вакуумный выключатель ВВ-ENRG-10 предназначен для проведения тока в номинальном режиме, защиты персонала и оборудования от токов перегрузки и короткого замыкания в электрических цепях с номинальным током до 1 000 А и классом напряжения 10 кВ.
Нормативно-правовое обеспечение
- ГОСТ Р 52565-2006 «Выключатели переменного тока на напряжения от 3 до 750 кВ».
Область применения
Эксплуатация в сетях трехфазного переменного тока с номинальным напряжением 10 кВ с изолированной или заземленной через дугогасящий реактор или резистор нейтралью.
Конструктивные особенности
- Специальное конструктивное решение позволяет устанавливать ВВ-ENRG-10 в любом пространственном положении, что дает широкие возможности для применения выключателей при реализации программ ретрофита.
- Благодаря компактным габаритным размерам и малому весу, установка выключателей серии ВВ-ENRG-10 возможна во все типы камер сборных одностороннего обслуживания (КСО) и комплектных распределительных устройств (КРУ).
Условия эксплуатации
Работа при следующих условиях окружающей среды:
- высота установки над уровнем моря – не более 1 000 м
- рабочий диапазон температур окружающего воздуха от –55 до +45 °С
- относительная влажность воздуха – 100% при температуре +25 °С
Гарантии
- Срок гарантии – 7 лет со дня ввода в эксплуатацию, но не более 8 лет со дня отгрузки предприятием-изготовителем.
- Срок службы - не менее 30 лет.
Преимущества
- Соответствуют требованиям ГОСТ Р 52565-2006.
- Минимальные массогабаритные показатели в своем классе: вес коммутационного модуля 28-32 кг.
- Надежная работа в условиях повышенной вибрации. Стойкость к механическим воздействиям и вибрациям по группе М6.
- Широкий диапазон рабочих температур.
- Длительная и надежная работа оборудования: коммутационный ресурс – 50 000 циклов.
- Быстрый и простой монтаж за счет сниженного веса коммутационного модуля.
- Малогабаритный блок управления с возможностью питания от токовых цепей.
- Сохранение работоспособности и способности выполнения операций отключения – 120 секунд и операции включения в течение 1 минуты после потери оперативного питания.
- Не требует установки радиаторов в месте присоединения выводов к токоведущим шинам при токе 1 000 А.
- Быстродействие: время отключения – 25 мс, время включения 35 мс.

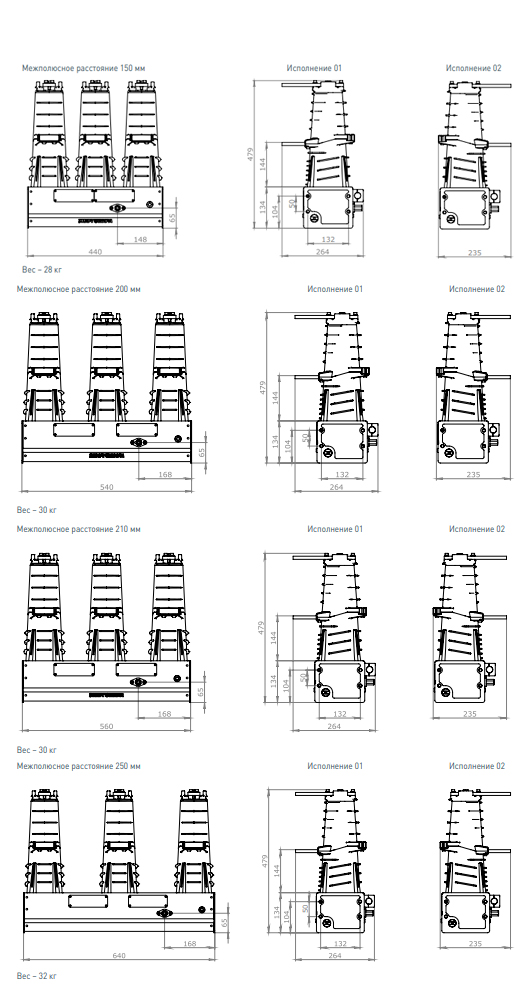

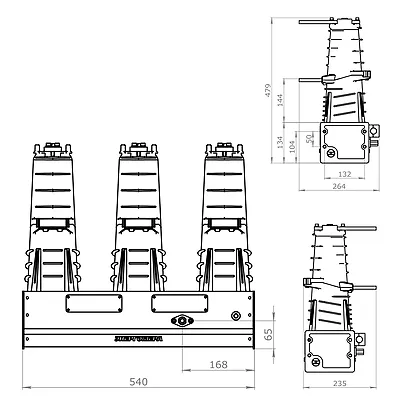

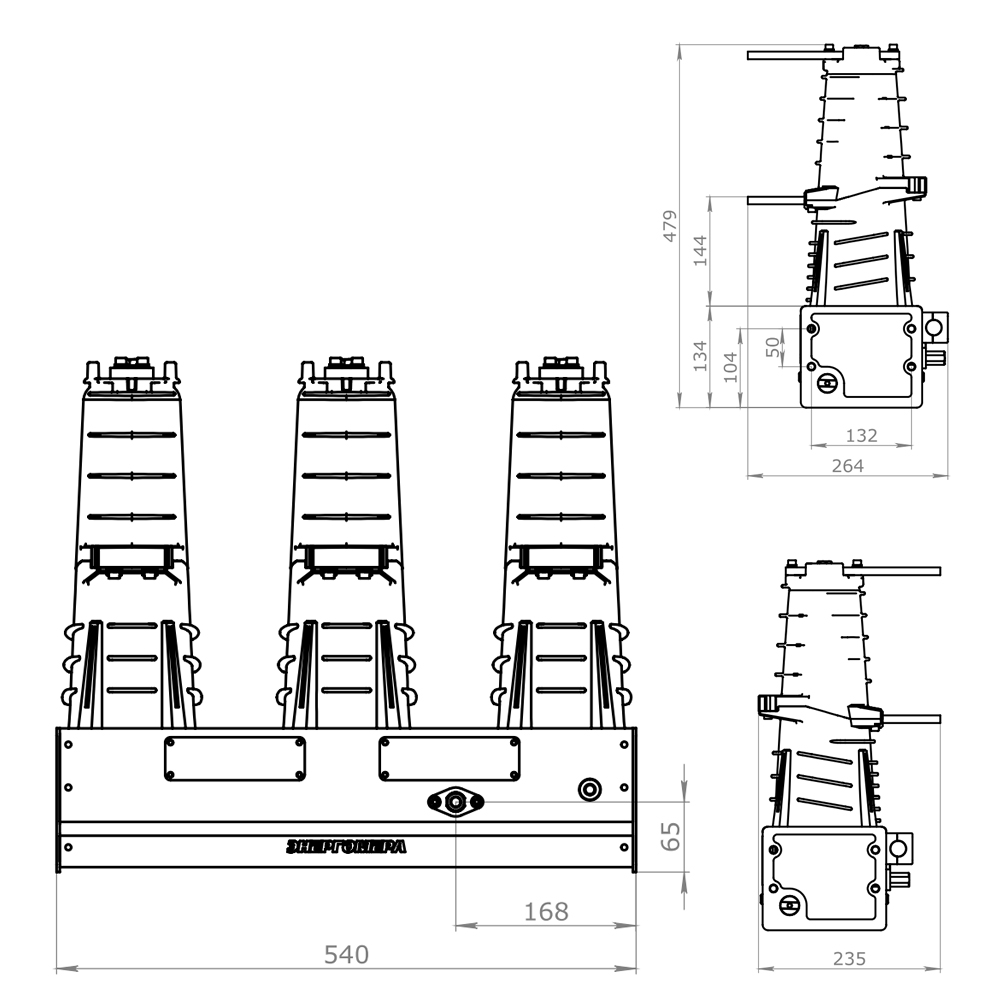

- Межполюсное расстояние: 150, 200, 210, 250 мм.
Наименование параметра | Значение параметра |
---|---|
Номинальное напряжение, кВ | 10 |
Наибольшее рабочее напряжение, кВ | 12 |
Номинальный ток, А | 1000 |
Номинальный ток отключения, кА | 20 |
Нормированные параметры сквозных токов короткого замыкания: |
|
- ток электродинамической стойкости, кА | 51 |
- ток термической стойкости, кА | 20 |
- время протекания тока короткого замыкания, с | 3 |
Диапазон номинального напряжения цепей управления: |
|
- для переменного тока | 24-230 |
-для постоянного тока | 24-230 |
Испытательные напряжения изоляции главной цепи, кВ: |
|
- одноминутное, частотой 50 Гц | 42 |
- грозовой импульс 1,2/50 мкс | 75 |
Собственное время отключения, мс, не более |
25 |
Собственное время включения, мс, не более | 35 |
Полное время отключения, мс, не более | 30 |
Разновременность замыкания/размыкания контактов при включении, мс, не более | 4 |
Разновременность замыкания/размыкания контактов при отключении, мс, не более | 3 |
Механический ресурс (количество циклов ВО), не менее | 50 000 |
Коммутационный ресурс (количество циклов ВО) при номинальном токе отключения, не менее | 25 |
Гарантийный срок, лет | 7 |
Срок службы до списания, лет, не менее | 30 |
Монтажные комплекты |
Комплекты адаптации |

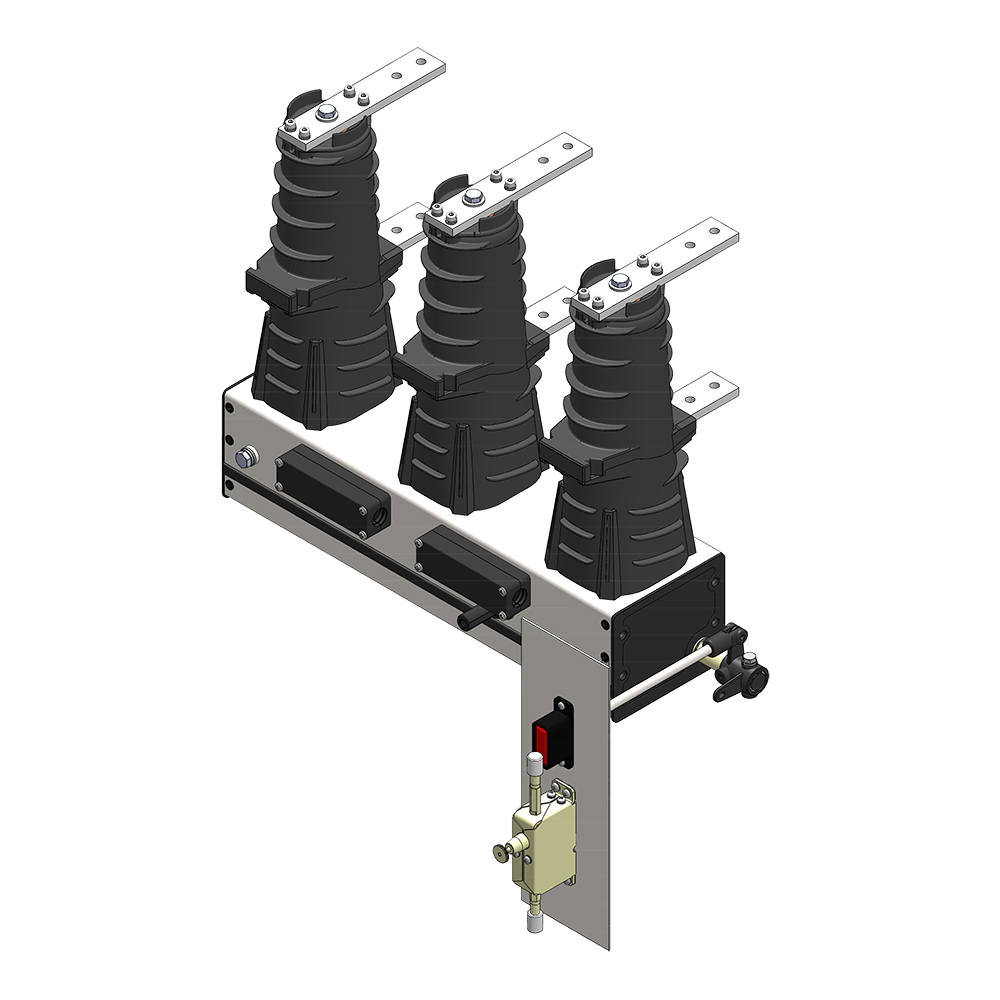

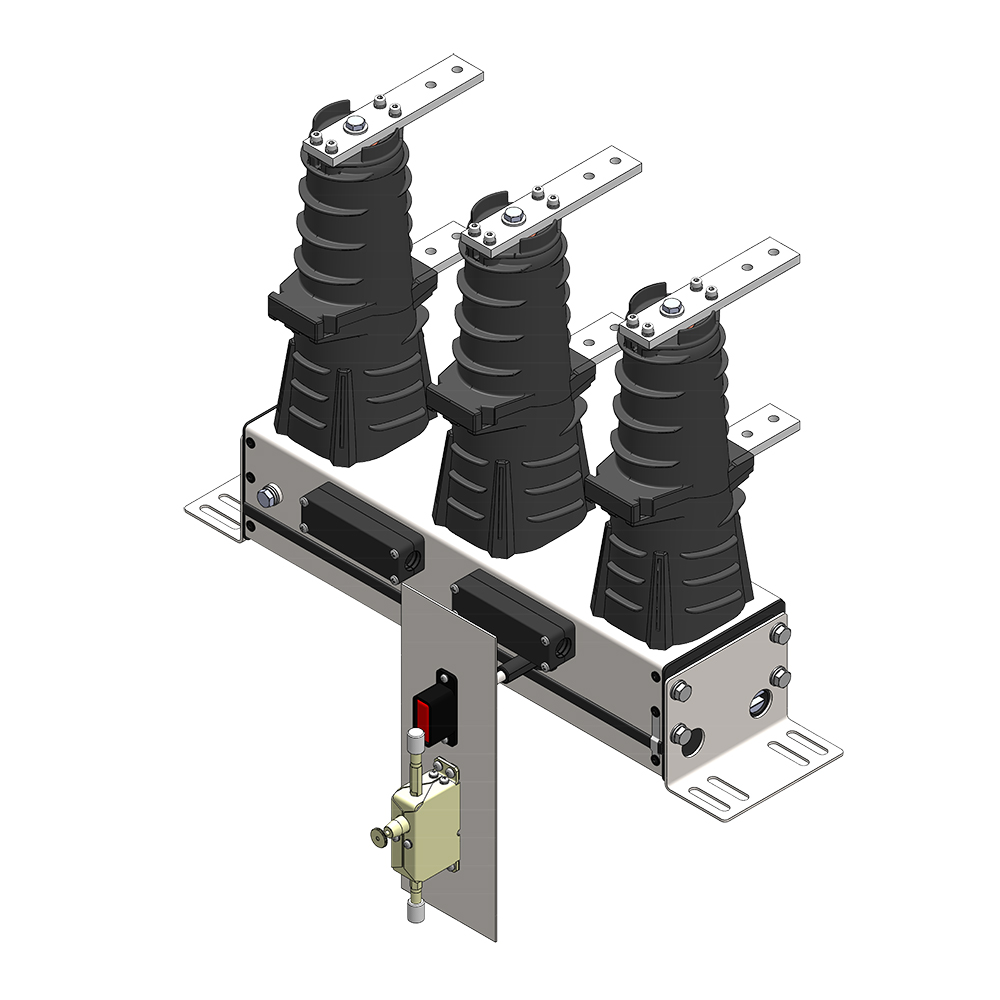

КА-ENRG-10-01 для распределительных устройств КСО-266; КСО-272; КСО-285; КСО-292

В состав комплекта входит:
- Опорная рама вакуумного выключателя 1 шт
- Кронштейн 2 шт
- Кнопка 2 шт
- Фланец кнопки 2 шт
- Втулка 2 шт
- Рычаг 2 шт
- Вилка 2 шт
- Блокиратор БК1 2 шт
- Уголок блокирующий 2 шт
- Тяга (L= 500 мм) 2 шт
- Шина АД31Т 6х60 (L= 1000 мм) 6 шт
- Стяжка кабельная нейлоновая 50 шт
- Площадка монтажная самоклеящаяся 20 шт
- Наклейка «Знак заземления» 2 шт
- Наклейка «Знак безопасности» 1 шт
- Графический указатель 1 шт

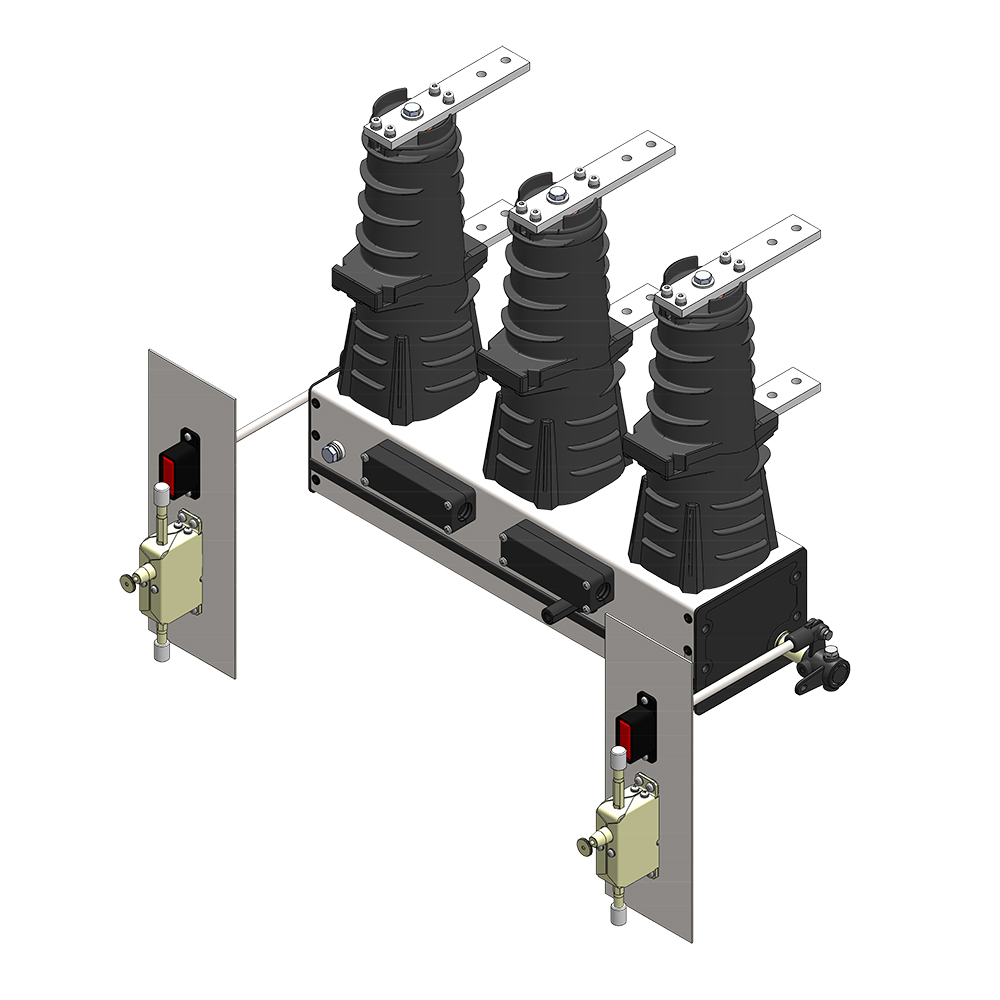

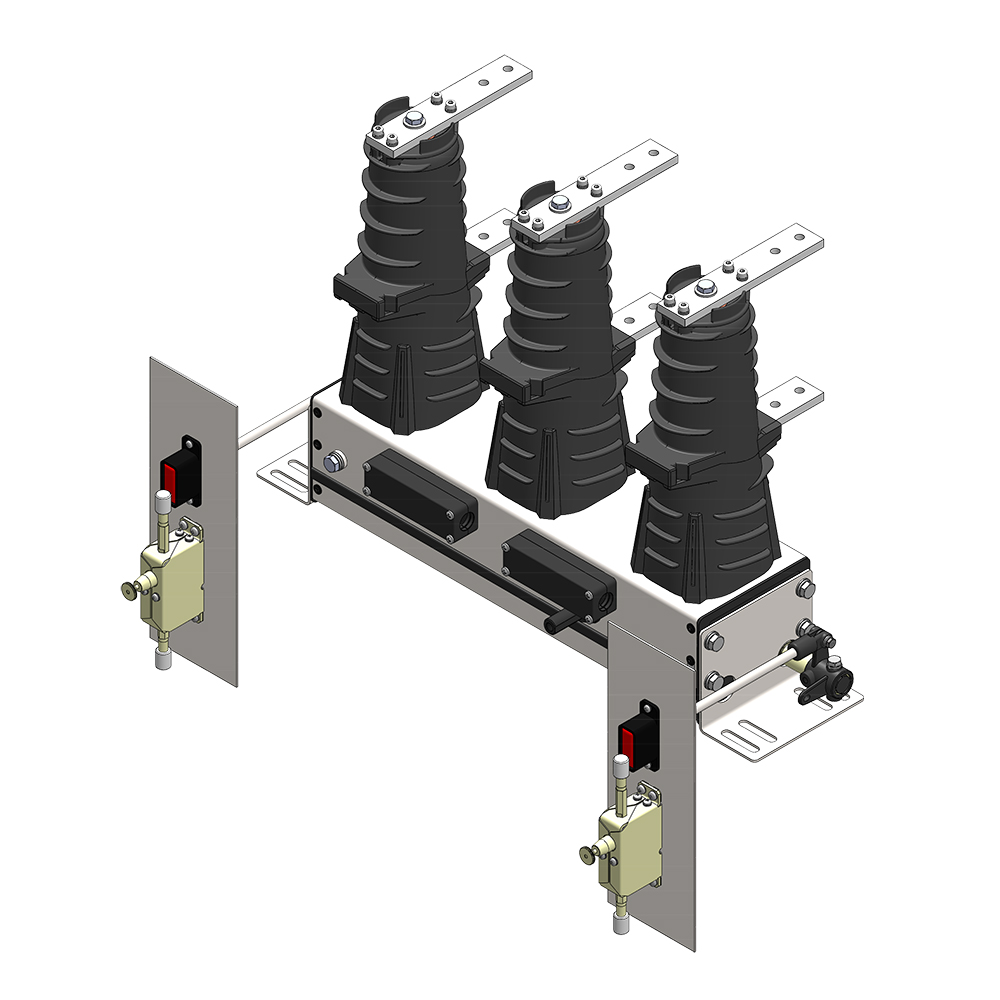

КА-ENRG-10-02 для распределительных устройств КСО-2у; КСО-2ум; КСО-2200

В состав комплекта входит:
- Опорная рама вакуумного выключателя 1 шт
- Кронштейн 2 шт
- Уголок 1 шт
- Кнопка 1 шт
- Фланец кнопки 1 шт
- Втулка 1 шт
- Рычаг 1 шт
- Вилка 1 шт
- Вал 1 шт
- Втулка 1 шт
- Блокиратор БК1 1 шт
- Уголок блокирующий 1 шт
- Тяга (L= 500 мм) 1 шт
- Шина АД31Т 6х60 (L= 1000 мм) 6 шт
- Стяжка кабельная нейлоновая 50 шт
- Площадка монтажная самоклеящаяся 20 шт
- Наклейка «Знак заземления» 2 шт
- Наклейка «Знак безопасности» 1 шт
- Графический указатель 1 шт

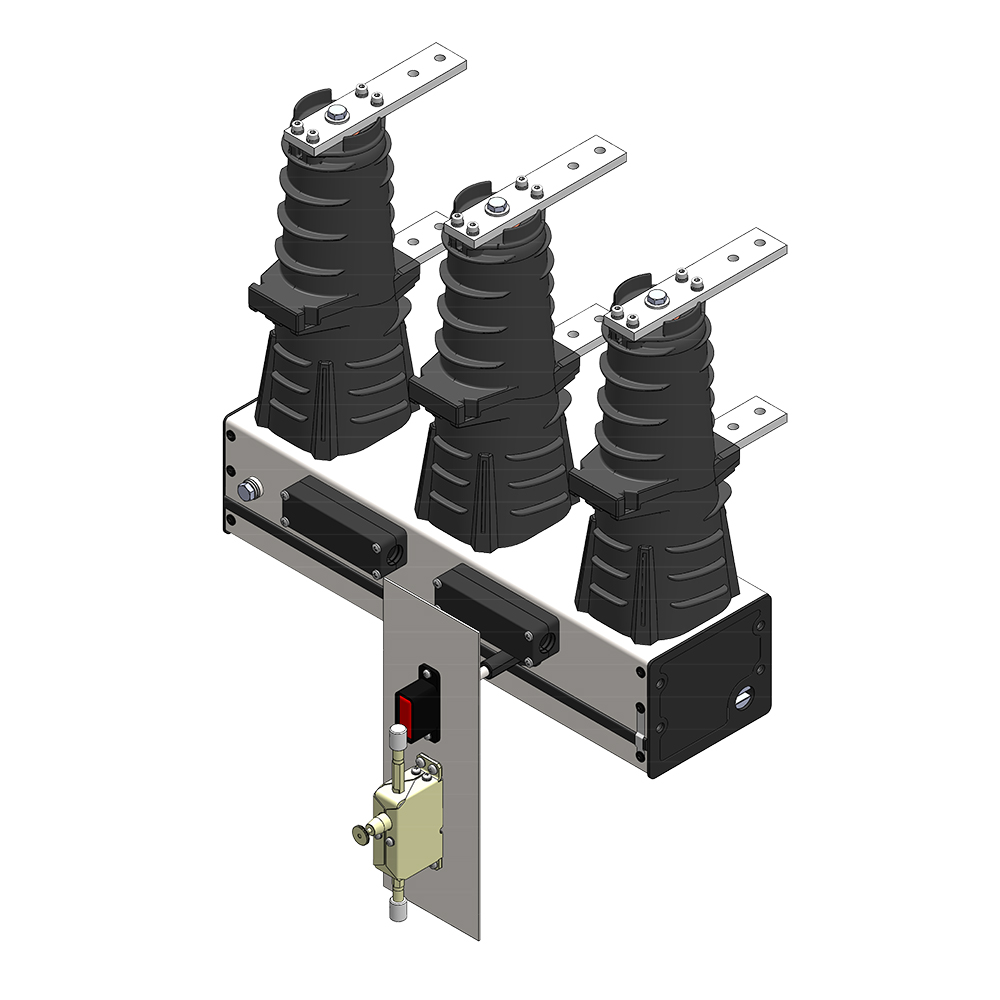

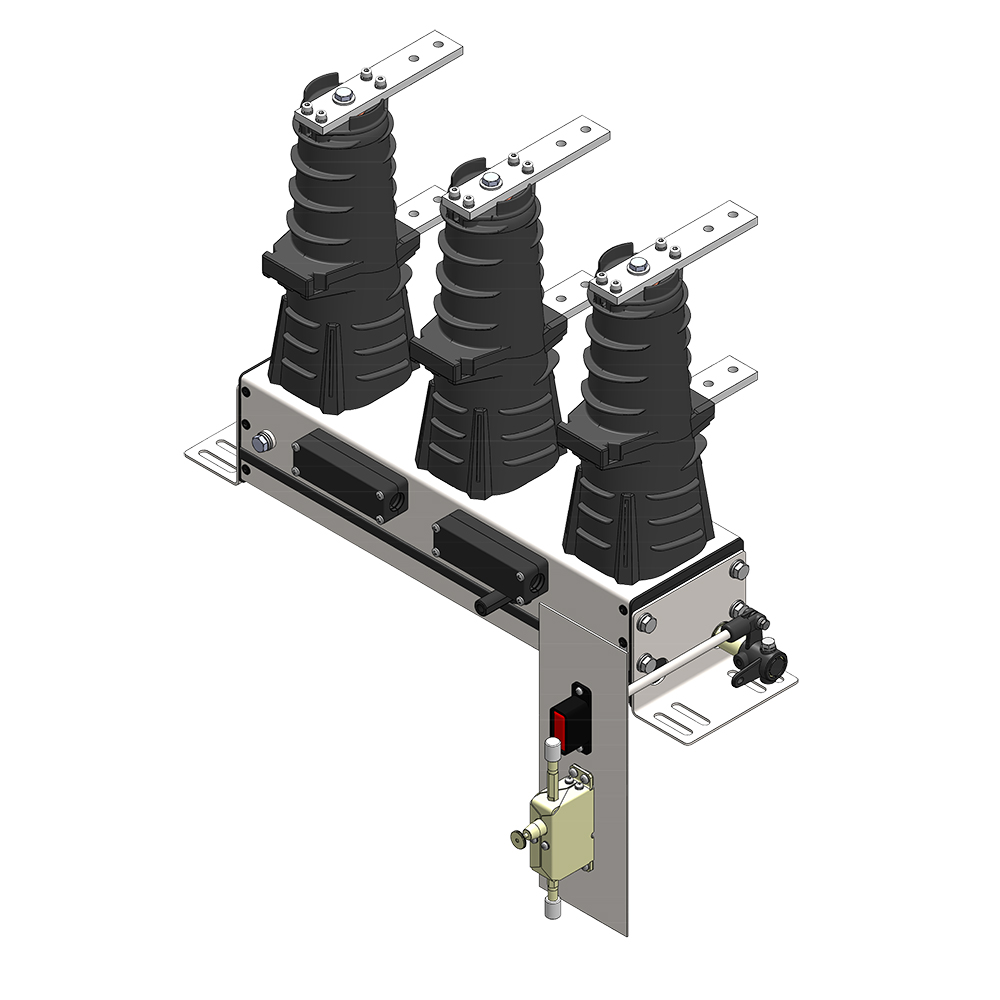

КА-ENRG-10-03 для распределительных устройств К-47; К-59; КМ-1; КМ-1Ф; К-104

В состав комплекта входит:
- Рама выкатного элемента 1 шт
- Опора для крепления изолятора 2 шт
- Изолятор опорный 3 шт
- Стойка для крепления 2 шт
- Шина АД31Т 6х60 (L= 1000 мм) 3 шт
- Ламельный контакт "тюльпан" 6 шт
- Переходник на присоединение контакта 3 шт
- Упор блокировочного узла 1 шт
- Блокиратор БК1 1 шт
- Пружина 1 шт
- Шпилька 1 шт
- Уголок 1 шт
- Блок-замок ЗБ-1У3 1 шт
- Скоба 1 шт
- Фиксатор узла блокировки 1 шт
- Наклейка «Знак заземления» 2 шт
- Наклейка «Знак безопасности» 1 шт
- Графический указатель 1 шт
Вакуумный выключатель
BB | ENRG | XX | XX / | XXXX | XXX | XX | УЗ | ||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
