Комплектные распределительные устройства общепромышленного назначения

КРУ 6 (10) кВ

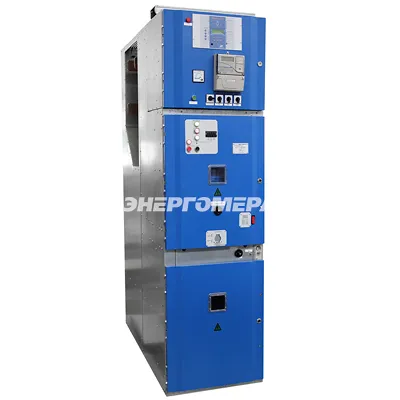

Комплектное распределительное устройство КРУ-ENRG предназначено для приема и распределения электрической энергии трехфазного переменного тока частотой 50 Гц, номинальным напряжением 6(10) кВ в сетях с изолированной или заземленной через дугогасящий реактор или резистор нейтралью, собранное из типовых унифицированных блоков (ячеек).

Габаритные размеры


Нормативно-правовое обеспечение

КРУ-ENRG отвечает требованиям: ГОСТ 12.2.007.4-75; ГОСТ 14693-90 (пп. 2.8.1-2.8.9, разд.3); ГОСТ 1516.3-96 (п. 4.14).

Конструктивные особенности

Конструктивные особенности КРУ-ENRG направлены на надежность и безопасность:
  • корпус и большинство деталей выполнены из оцинкованной стали обеспечивающей необходимую коррозионную стойкость;

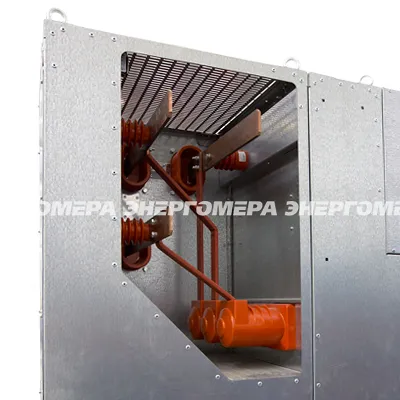

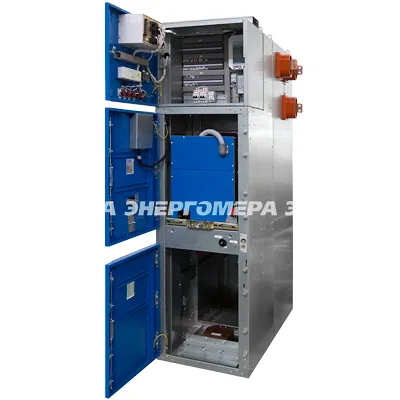

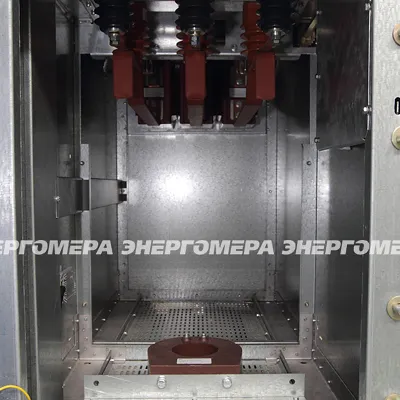

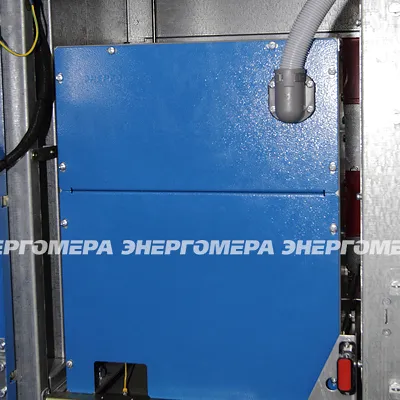

  • функциональные отсеки (выкатного элемента, кабельных присоединений, сборных шин и цепей вторичной коммутации) разделены металлическими перегородками оснащены сверху отдельными каналами для сброса избыточного давления, что обеспечивает защиту обслуживающего персонала при дуговых коротких замыканиях внутри ячейки;
  • в соответствии с требованиями ГОСТ и ПУЭ безопасность эксплуатации КРУ-ENRG обеспечивается системой встроенных механических и электромеханических блокировок;
  • простота монтажа и наладки обеспечиваются удобным доступом к местам крепления шкафов КРУ-ENRG, кабельных и шинных присоединений;
  • высокая надежность конструкции и входящего в состав КРУ-ENRG оборудования сводит к минимуму затраты на ремонт и техническое обслуживание;

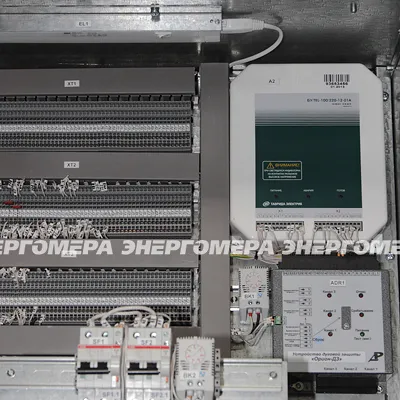

  • цепи вторичных коммутаций, проложенные в металлических кабель-каналах, обеспечивают их защиту и высокую помехозащищенность;
  • возможность применения силовых выключателей отечественного и зарубежного производства обеспечивает гибкость решений;
  • смотровые окна и дополнительное освещение отсеков обеспечивают возможность визуального контроля внутреннего пространства КРУ-ENRG.

Общее описание

Комплектное распределительное устройство КРУ-ENRG предназначено для приема и распределения электрической энергии трехфазного переменного тока частотой 50 Гц, номинальным напряжением 6(10) кВ в сетях с изолированной или заземленной через дугогасящий реактор или резистор нейтралью, собранное из типовых унифицированных блоков (ячеек).
КРУ-ENRG могут использоваться как для внутренней, так и для наружной установки (в этом случае их называют КРУН-ENRG). КРУ широко применяются в тех случаях, где необходимо компактное размещение распределительного устройства. В частности, КРУ применяют на электрических станциях, городских подстанциях, для питания объектов нефтяной промышленности (нефтепроводы, буровые установки), в схемах энергопотребления судов.
Комплектуются вакуумными выключателями с пружинно-моторным или электромагнитным приводами (в этом случае применяются совместно с блоками управления).
Срок службы КРУ-ENRG составляет не менее 30 лет.
КРУ-ENRG предназначены для эксплуатации при следующих климатических условиях окружающей среды:
  • температурный режим окружающего воздуха: от -10°С до +40°С для условий эксплуатации У3.1 по ГОСТ 15150;
  • по отдельному заказу возможно изготовление КРУ-ENRG для температурного режима от -40°С до +45°С (условия эксплуатации У3) для этих целей предусматривается дополнительная система подогрева;
  • относительная влажность до 80% при температуре +150С;
  • высота над уровнем моря до 1000м;
  • окружающая среда: невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, снижающих параметры КРУ-ENRG в недопустимых пределах (тип атмосферы II по ГОСТ 15150).

Типы оборудования

Ниже указаны типы оборудования, применяемого в КРУ-ENRG
Наименование оборудования Тип
Вакуумный выключатель ВВ/TEL; SHELL; VF12
Микропроцессорные блоки релейной защиты СИРИУС; Sepam; БМРЗ; SPAC; РС-83
Дуговая защита; Заземлитель; Измерительные трансформаторы тока; Измерительные трансформаторы напряжения; Трансформатор собственных нужд; Счетчики электрической энергии различные
Также комплектация ячеек возможна по желанию заказчика при предоставлении опросного листа.
Наименование параметра Значение параметра
Номинальное напряжение, кВ 6; 10
Наибольшее рабочее напряжение, кВ 7,2; 12
Номинальный ток, А
главных цепей шкафов КРУ
сборных шин
630; 800; 1000; 1250; 1600; 2000; 2500; 3150 1600; 2500; 3150
Номинальный ток трансформаторов тока, А 100; 200; 300; 400; 500; 600; 750; 800; 1000; 1200; 1500; 2000; 3000; 4000
Номинальный ток отключения силового выключателя, кА 20; 25; 31,5
Ток термической стойкости, кА 20; 25; 31,5
Длительность протекания тока термической стойкости, с:
главных токоведущих цепей
цепей заземления

3
1
Ток электродинамической стойкости, кА 51; 64; 81
Номинальные напряжения вспомогательных цепей, В:
при постоянном токе
при переменном токе
цепей освещения

110; 220
100; 220
24
Нормы испытаний изоляции главных токоведущих цепей одноминутным напряжением частоты 50 Гц, кВ:
между фазами и относительно земли
между контактами силового выключателя

38; 42
38; 42
Нормы испытаний изоляции главных токоведущих цепей напряжением грозового импульса 1,2/50 мкс, кВ:
между фазами и относительно земли
между контактами силового выключателя

75
75
Норма испытания изоляции цепей управления и вспомогательных цепей одноминутным напряжением частоты 50 Гц, кВ 2
Электрическое сопротивление изоляции, МОм, не менее:
главных цепей;
вторичных цепей.

1000
1
Ресурс по механической прочности и стойкости, не менее:
количество операций В и О заземлителей
перемещение выкатного элемента (далее ВЭ) из контрольного положения в рабочее и обратно
открывание и закрывание дверей шкафов КРУ
открывание и закрывание шторочного механизма
включения и отключения разъемных контактных систем главных цепей

1000
2000
2000
2000
2000
Срок службы до списания, лет, не менее 30
Степень защиты по ГОСТ 14254 IP31
КРУ-ENRG-ХХ-ХХХХ-ХХХ-ХХ-ХХХ «Энергомера»
Климатическое исполнение и категория размещение по ГОСТ 15150-69;
Номер схемы главных цепей (см. приложение);
Номинальный ток термической стойкости, кА;
Номинальный ток главных цепей, А;
Номинальное напряжение, кВ;
Шифр производителя ЗАО «Энергомера»;
Устройство;
Распределительное;
Комплектное
Пример записи условного обозначения: КРУ-ENRG-10-1000/20-1 У3.1 – комплектное распределительное устройство на номинальное напряжение 10 кВ, номинальный ток 1000 А, ток термической стойкости 20 кА со схемой главных цепей N 1, климатического исполнения У3.1.
Варианты исполнения ячеек по функциональному назначению:
Отходящая – 1, Ввод – 2, Секционный выключатель – 3, Измерительная – 4, Собственных нужд – 5.
