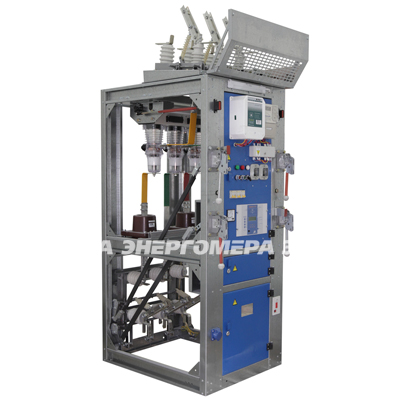

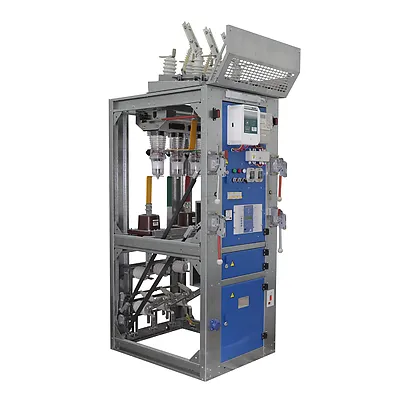

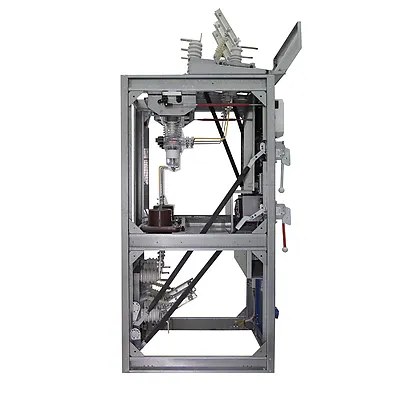

Камеры сборные одностороннего обслуживания

Серия КСО-298

Камеры сборные одностороннего обслуживания серии КСО-298 предназначены для приема и распределения электрической энергии переменного трехфазного тока промышленной частоты 50 Гц напряжением 6(10) кВ с изолированной нейтралью. КСО-298 применяются для установки в распределительных устройствах 6(10) кВ промышленных объектов, городских электрических сетей, систем электрификации железнодорожного транспорта, нефтегазовой отрасли.

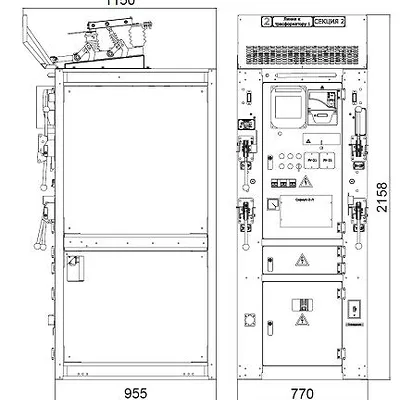

Габаритные размеры


Нормативно-правовое обеспечение

КСО-298 отвечает требованиям: ГОСТ 12.2.007.4-75; ГОСТ 14693-90 (пп. 2.8.1-2.8.9, разд.3); ГОСТ 1516.3-96 (п. 4.14).

Конструктивные особенности

Конструктивные особенности КСО-298 направлены на надежность и безопасность
  • корпус и большинство деталей выполнены из оцинкованной стали, обеспечивающей необходимую коррозионную стойкость;
  • простота и надежность конструкции;
  • в соответствии с требованиями ГОСТ и ПУЭ безопасность эксплуатации КСО-298 обеспечивается системой встроенных механических блокировок;
  • простота монтажа и наладки обеспечиваются удобным доступом к местам крепления шкафов КСО-298, кабельных и шинных присоединений;
  • высокая надежность конструкции и входящего в состав КСО-298 оборудования сводит к минимуму затраты на ремонт и техническое обслуживание;
  • возможность применения силовых выключателей отечественного и зарубежного производства обеспечивает гибкость решений;
  • смотровые окна и дополнительное освещение камеры обеспечивают возможность визуального контроля внутреннего пространства КСО-298.

Общее описание

Камеры сборные одностороннего обслуживания серии КСО-298 предназначены для приема и распределения электрической энергии переменного трехфазного тока промышленной частоты 50 Гц напряжением 6(10) кВ с изолированной нейтралью. КСО-298 применяются для установки в распределительных устройствах 6(10) кВ промышленных объектов, городских электрических сетей, систем электрификации железнодорожного транспорта, нефтегазовой отрасли.
Комплектуются вакуумными выключателями с пружинно-моторным или электромагнитным приводами (в этом случае применяются совместно с блоками управления).
Срок службы КСО-298 составляет не менее 30 лет.
КСО-298 предназначены для эксплуатации при следующих климатических условиях окружающей среды:
  • температурный режим окружающего воздуха: от -10°С до +40°С для условий эксплуатации У3.1 по ГОСТ 15150;
  • по отдельному заказу возможно изготовление КСО-298 для температурного режима от -40°С до +45°С (условия эксплуатации У3) для этих целей предусматривается дополнительная система подогрева;
  • относительная влажность до 80% при температуре +150С;
  • высота над уровнем моря до 1000м;
  • окружающая среда: невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, снижающих параметры КСО-298 в недопустимых пределах (тип атмосферы II по ГОСТ 15150).

Типы оборудования

Ниже указаны типы оборудования, применяемого в КСО-298
Наименование оборудования Тип
Вакуумный выключатель ВВ/TEL (по умолчанию) или других типов по желанию заказчика
Микропроцессорные блоки релейной защиты; Разъединитель; Заземлитель; Измерительные трансформаторы тока; Измерительные трансформаторы напряжения; Предохранители; Трансформатор собственных нужд; Счетчики электрической энергии различные
Также комплектация ячеек возможна по желанию заказчика при предоставлении опросного листа.
Наименование параметра Значение параметра
Номинальное напряжение, кВ 6,0; 10,0
Наибольшее рабочее напряжение, кВ 7,2; 12,0
Номинальная частота, Гц 50
Номинальное напряжение оперативного тока, В 220
Номинальный ток сборных шин, А 630; 1000; 1600
Номинальный ток главных цепей, A 400; 630;1000
Ток термической стойкости, кА 20
Номинальный ток отключения выключателя, кА 20
Номинальный первичный ток трансформаторов тока, А 30; 50; 75; 100; 150; 200; 300; 400; 630; 800; 1000
Габаритные размеры, мм, не более:
ширина
высота
глубина

750 (800)
до 2200
1100
Масса, кг, не более: 350
Срок службы до списания, лет, не менее 30
Степень защиты по ГОСТ 14254 IP31
КСО-298-ENRG-ХХХХ-ХХ-ХХХ
Номинальный ток главных цепей, А;
Номинальное напряжение, кВ;
Схема первичных соединений и тип коммутационной аппаратуры, или трансформатор напряжения;
«Энергомера»;
модификация;
Одностороннего обслуживания;
Сборная;
Камера
Пример записи условного обозначения: КСО-298-ENRG-1ВВ-10-600 У3.1 – камера сборная одностороннего обслуживания на номинальное напряжение 10 кВ, номинальный ток 600 А со схемой главных цепей 1ВВ, климатического исполнения У3.1.
Варианты исполнения ячеек по функциональному назначению см. в разделе «Документация».
