Щиты одностороннего обслуживания

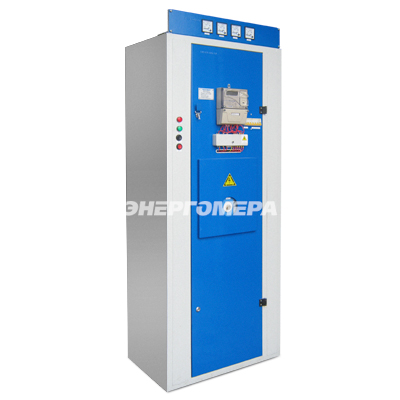

ЩО-70

Щиты (панели) ЩО-70 предназначены для комплектования распределительных устройств (РУ) переменного трехфазного тока частотой 50 Гц в сетях с глухозаземленной нейтралью, напряжением 0,4 кВ и служат для приема и распределения электроэнергии, защиты от перегрузок и токов короткого замыкания, и используются для установки в распределительных сетях как в четырехпроводном, так и пятипроводном исполнениях с рабочим нулевым и защитным заземляющим проводниками.

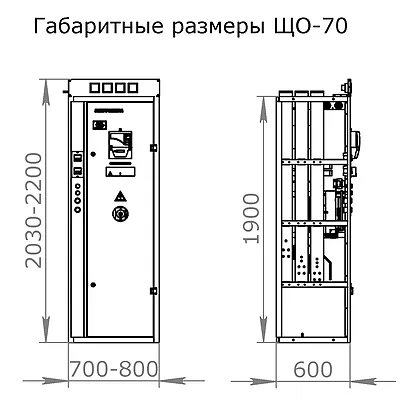

Габаритные размеры


Нормативно-правовое обеспечение

Щиты одностороннего обслуживания ЩО-70 отвечают требованиям ГОСТ Р 51321.1-2007.

Условия эксплуатации

Нормальная работа изделия обеспечивается в следующих условиях:
    ­­
  • внутри помещения; ­­
  • температура окружающего воздуха: -45°…+40°С; ­­
  • относительная влажность окружающего воздуха: не более 60% при 20°С без конденсации влаги; ­­
  • высота над уровнем моря: до 1000 м; ­­
  • окружающая среда невзрывоопасная.

Изделие не рассчитано на эксплуатацию:
    ­
  • ­ в условиях ударов, тряски и вибрации; ­
  • на подвижных установках.

Типы оборудования

ЩО-70, комплектуемые из панелей одностороннего обслуживания, по назначению разделяются на:
    ­
  • линейные; ­
  • ­ вводные; ­­
  • секционные; ­­
  • вводно-линейные; ­
  • ­ панели с аппаратурой АВР; ­
  • ­ панели диспетчерского управления уличным освещением; ­
  • ­ иное (в соответствии с заказом).

Описание конструктивной части

ЩО-70 изготавливается в металлоконструкциях напольного исполнения. Предусмотрена возможность концевой разделки кабелей и их установки в количестве, предусмотренном схемой главных цепей.

Двери открываются плавно, без заеданий на угол не менее 95 градусов. На корпусе предусмотрено место для подсоединения к внешнему контуру заземления, выполненное в соответствии с требованиями ГОСТ 12.2.007.0-75. Предусмотрена возможность болтового присоединения к защитным устройствам и непосредственной приварки щита к металлическим заземленным конструкциям.

Лакокрасочные покрытия стойкие к воздействию климатических факторов внешней среды для условий эксплуатации У3 согласно ГОСТ 9.104-79. Конструкция изделия обеспечивает взаимозаменяемость установленного в нем оборудования.

Комплектация

ЩО-70 включает оборудование (комплектация, марка и производитель оборудования определяется заказом):
    ­
  • вводные (секционный) разъединители типа РЕ19 или иное; ­
  • ­ вводные (секционный) автоматические выключатели типа ВА50 или выкатные (выдвижные) автоматические выключатели; ­
  • ­ устройство автоматического включения резервного питания (АВР); ­
  • ­ коммутационные аппараты отходящих линий (разъединители-предохранители РПС производства ОАО «НВА» Коренево, КЭАЗ и/или автоматические выключатели); ­­
  • приборы учета электроэнергии; ­
  • ­ приборы контроля тока и напряжения (вольтметр, амперметры); ­
  • ­ разрядники вентильные (ограничители перенапряжения).
Наименование параметра Значение параметра
Номинальное напряжение коммутации, кВ 0,4
Номинальное напряжение изоляции (Ui), В 660
Частота, Гц 50
Допустимые отклонения напряжения от номинального значения, % +10; -15 (от 0,85 до 1,1)
Номинальный ток Iн, не более, А 2000
Комплектование РУНН мощностью, кВА до 1000
Вид системы заземления TN-C-S, TN-S
Степень защиты оболочки по ГОСТ14254-96 IP20 (с фасадной стороны),
IP00 – с остальных.
Масса, не более, кг 200
ЩО-70-ENRG-Х-ХХ У3
Климатическое исполнение и категория размещения по ГОСТ 15150-69


Порядковый номер электрической схемы

Электродинамическая стойкость:
1 – 30 кА;
2 – 50 кА;

Отличительный индекс изделия

Год разработки (1970 г.)

Щит (панель) одностороннего обслуживания серии ЩО-70



Пример условного обозначения щита одностороннего обслуживания с электродинамической стойкостью 30 кА, климатическим исполнением У3, электрической схемой №03: ЩО-70-ENRG-1-03 У3
