Пункты коммерческого учета электроэнергии

ПКУ 6 (10) кВ

Предназначен для измерения и учета активной и реактивной энергии прямого и обратного направления в цепях переменного тока напряжением 6 кВ или 10 кВ, частотой 50 Гц на границе балансовой принадлежности между различными субъектами рынка. Использования в составе автоматизированных систем контроля и учета электроэнергии (АСКУЭ) для передачи измеренных и вычисленных параметров на диспетчерский пункт по контролю, учету и распределению электрической энергии.

Габаритные размеры


Нормативно-правовое обеспечение

ПКУ отвечает требованиям: ГОСТ 14693-90 (пп. 2.8.1-2.8.9, разд.3); ГОСТ 1516.3-96 (п. 4.14).

Конструктивные особенности

Корпуса ПКУ имеют надежную защиту от коррозии за счет порошкового покрытия корпуса цветом RAL7035 и двери RAL 5017.
Предусмотрена возможность заземления корпусов.

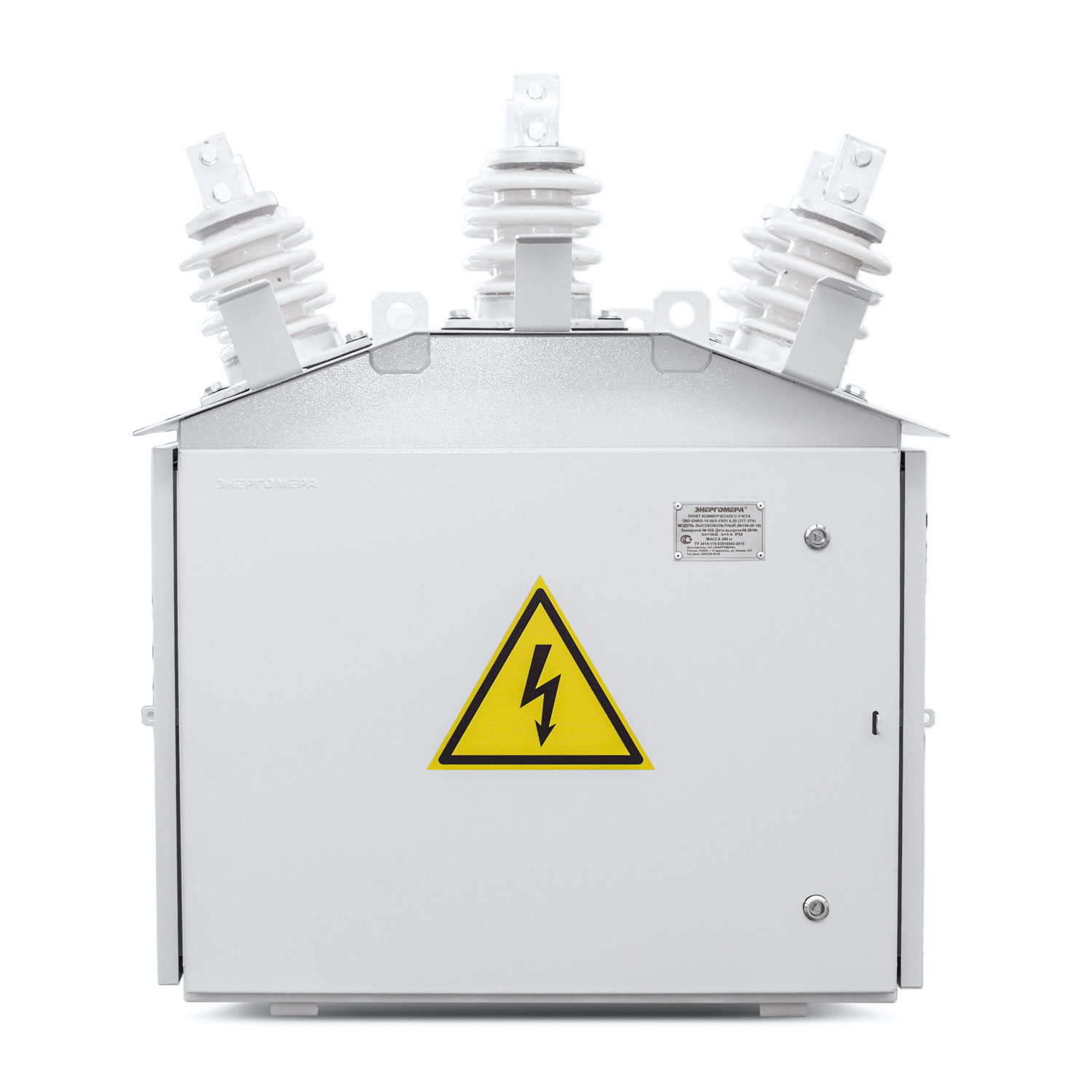

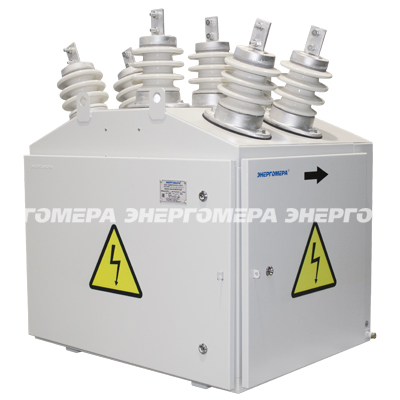

ВМ выполнен в металлическом корпусе, к которому приварены глухая задняя стенка, дно с отверстием под сальник отходящего кабеля и крышка с размещенными на ней проходными изоляторами.
Имеются три открывающиеся дверцы, обеспечивающие доступ к аппаратуре внутри модуля (в том числе ко вторичным цепям и предохранителям трансформатора напряжения при монтаже и наладке). Боковые дверцы открываются в сторону железобетонной опоры.
Все дверцы имеют замки, под «спец-ключ» и устройства опломбировки, с целью предотвращения несанкционированного проникновения.
На корпусе ВМ предусмотрены проушины для строповки при проведении монтажных операций.
Комбинированные трансформаторы установлены на пластинах, упрощающих процесс замены трансформаторов.
НМ выполнен в металлическом корпусе навесного исполнения и включает в себя:
  • наружную уплотненную и заземленную дверь, закрывающуюся на замки;
  • панель (внутри шкафа), на которой размещено оборудование.
  • проушины для крепления на опоре ВЛ-10 кВ.
По периметру дверей ВМ и НМ имеется герметичное уплотнение, кото-рое повышает степень защиты изделия от пыли и влаги.
Внутри каркаса ВМ расположены *:
  1. Комбинированные трансформаторы тока и напряжения 3НТОЛП-НТЗ-6(10) кВ (и трансформатор напряжения 3НОЛП-НТЗ-6(10) кВ, если предусмотрено схемой);
  2. Изоляторы проходные ИПУ с герметизацией фланца резиной
  3. Шины (выполнены из алюминия, сечением, рассчитанным на мак-симальный ток измерительного трансформатора тока в соответ-ствии с опросным листом ПКУ. Шины имеют окраску в цвета согласно требований ПУЭ).
  4. Места подключения вторичных цепей
  5. Сальник для ввода кабеля
  6. Резисторы
Комбинированный трансформатор обеспечивает питание:
  • приборов учета электроэнергии,
  • контрольно-измерительной аппаратуры,
  • релейных (микропроцессорных) защит, автоматики
и может быть использован, для:
  • измерения фазных напряжений
  • контроля изоляции
  • измерения тока в сети 6 или 10 кВ.
Возможное исполнение НМ *:
  • Без счетчика электроэнергии
  • С счетчиком электроэнергии
  • С счетчиком электроэнергии и GSM модемом
  • С интеграцией с автоматизированной системой коммерческого учета электроэнергии (АСКУЭ) на компонентах производства СЭТЗ «Энергомера»
Внутри НМ на панели расположены:
  1. Счетчик электроэнергии
  2. Испытательная коробка
  3. Автоматический выключатель
  4. GSM модем (с блоком питания, клеммниками) *
  5. Устройство обогрева *
* Комплектность (и/или характеристика комплектующих) определя-ется заказом

Общее описание

Пункты коммерческого учета (далее ПКУ) предназначены для:
  • Измерения и учета активной и реактивной энергии прямого и обратного направления в цепях переменного тока напряжением 6 кВ или 10 кВ, частотой 50 Гц на границе балансовой принадлежности между различными субъектами рынка;
  • Использования в составе автоматизированных систем контроля и учета электроэнергии (АСКУЭ) для передачи измеренных и вычисленных параметров на диспетчерский пункт по контролю, учету и распределению электрической энергии.
ПКУ обеспечивает:
  • Организацию коммерческого учета на границах зон балансовой принадлежности.
  • Отслеживание фактов хищения электрической энергии.
  • Сбор, хранение и передачу измеренных данных на диспетчерские пункты с привязкой к единому астрономическому времени.
  • Тарифный учет электроэнергии и предоставление объективной информации для проведения расчетов между участниками рынка электроэнергии.
Конструктивно ПКУ состоит из следующих элементов:
  • Высоковольтный модуль (далее – ВМ) с измерительными транс-форматорами напряжения (далее – ТН) и тока (далее – ТТ)
  • Низковольтный модуль (далее – НМ) с счетчиком электроэнергии
  • Иное оборудование и монтажный комплект (определяются заказом)
ПКУ-ENRG предназначен для работы при следующих климатических условиях:
  • климатического исполнения У, категория размещения 1
  • температура окружающей среды от -45°С до +40°С
  • I – V ветровые районы и в I – IV районах по гололеду и выдерживает механические воздействия на уровне М2 по ГОСТ 17516.1
  • окружающая среда не взрывоопасная, не содержащая газов, испарений, химических соединений, токопроводящей пыли в концентрациях, снижающих параметры изделия в недопустимых пределах.

Установка на объекте, монтаж на опоре и комплектность

Установка ПКУ осуществляется на опоры воздушных линий электропередачи.
Для монтажа ВМ предусмотрена платформа, которая устанавливается на высоте 6 м от земли до токоведущих частей с помощью П-образных шпилек (крепление модуля к платформе болтовое). ВМ соединяется с НМ с помощью кабеля КВВГ (длиной до 8 м).
Возможна поставка ограничителя перенапряжения* ОПН 6(10) кВ, устанавливаемых на кронштейне и/или корпусе модуля (для защиты изоляции электрооборудования от атмосфер-ных и коммутационных перенапряжении).
* Комплектность (и/или характеристика комплектующих) определя-ется заказом

Конкурентные преимущества

  • Приемлемая цена
  • Малые габаритные размеры
  • Малая масса
  • Наличие трех дверок
  • Удобство замены трансформаторов
  • Возможность интеграции с автоматизированной системой ком-мерческого учета электроэнергии (АСКУЭ) на компонентах про-изводства СЭТЗ «Энергомера»
  • Высокая эффективность
  • Высокий уровень надежности
  • Безопасность эксплуатации
  • Доступность и простота технического обслуживания
Наименование параметра Значение параметра
Номинальное напряжение, кВ 6 (10)
Наибольшее рабочее напряжение, кВ 7,2 (12)
Номинальная частота, Гц 50
Номинальное напряжение вспомогательных цепей, В 100
Номинальный ток главных цепей, А 5; 10; 15; 20; 30; 40; 50; 75; 100; 150; 200; 300; 400
Номинальный ток вспомогательных цепей, А 5
Вариант электрической схем (соотношение количества ТТ и ТН) 3ТТ и 3ТН
2ТТ и 3ТН
2ТТ и 2ТН
Количество ограничителей перенапряжений, шт. в зависимости от схемы ПКУ 0; 3; 4; 5; 6
Ток термической стойкости (1 сек.) в зависимости от номинального тока главных цепей, кА 2 - 40
Ток электродинамической стойкости в зависимости от номинального тока главных цепей, кА 1 - 81
Класс точности прибора учета при измерении актив-ной/реактивной энергии 0,5 S / 0,5
Степень защиты по ГОСТ 14254-80 IP54
Габаритные размеры, мм:
Высоковольтный модуль (Ш х В х Г)
Низковольтный модуль (Ш х В х Г)

850 х 755 х 705
300 х 700 х 195
ПКУ-ENRG-ХХ-ХХХ-У1 (ХТТ/ХТН) «Энергомера»
Вариант электрической схемы (соотношение количества ТТ и ТН);
Климатическое исполнение и категория размещение по ГОСТ 15150-69;
Номинальный ток первичных цепей, А;
Номинальное напряжение, кВ;
Отличительный индекс изделия (шифр производителя);
Пункт коммерческого учета

Пункт коммерческого учета электроэнергии, номинальным напряжением 10 кВ, номинальным током главных цепей 5 А, климатического исполнения У, категории размещения 1 (схема электрическая с 3 трансформаторами тока и 3 трансформаторами напряжения), производства «Энергомера».
