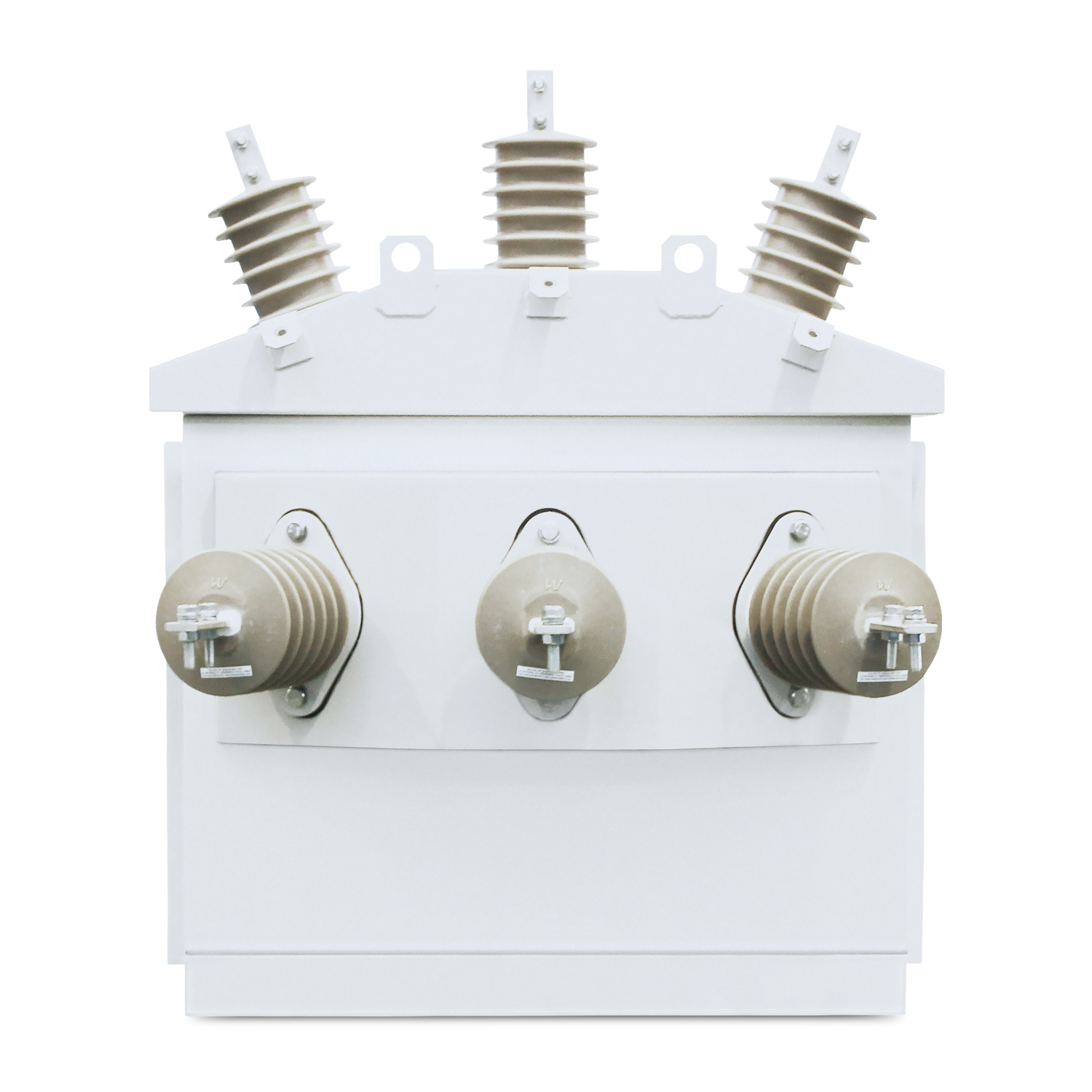

Реклоузер 6(10) кВ

Реклоузер 6(10) кВ предназначен для автоматического секционирования воздушных или комбинированных линий электропередач трехфазного переменного тока частотой 50Гц, номинальным напряжением 6(10)кВ.

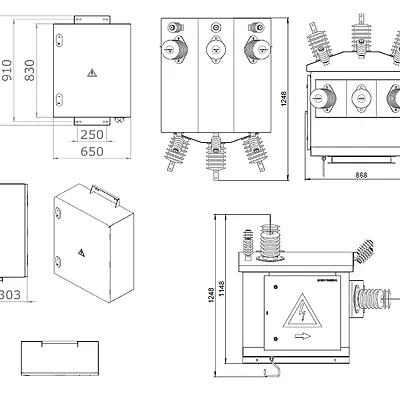

Габаритные размеры


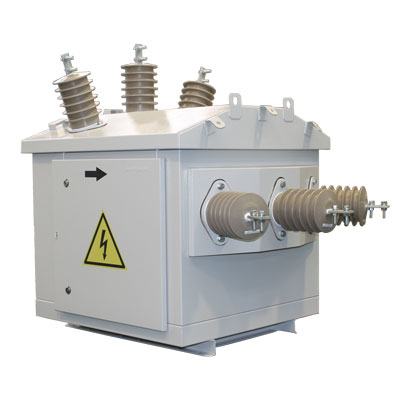

Конструктивно реклоузер состоит из следующих элементов:

  • высоковольтный модуль( ВМ);
  • низковольтный модуль (НМ);
  • комплект монтажных частей (КМЧ)».

Условия эксплуатации:

  • Климатическое исполнение У1 по ГОСТ 15150-69.
  • Диапазон рабочих температур устройства от минус 40 С до плюс 55 С;
  • Тип атмосферы II (промышленная) по ГОСТ 15150-69;
  • Высота установки над уровнем моря – не более 1000м;
  • Устройство обеспечивает нормальную работу в условиях районов в I-IV по гололёду и I-IV по ветру;
  • Степень защиты устройства IP 54 по ГОСТ 14254-96.

Реклоузер 6(10) кВ применяют:

  • в сетях с односторонним питанием: устанавливаются в ЛЭП через определенные участки;
  • в сетях с двухсторонним питанием: дополнительно устанавливается реклоузеры с функцией АВР, находящийся с нормально отключенном положении.

Основные функциональные возможности

  • максимальная токовая защита(МТЗ) (направленная) до 3-х ступеней
  • автоматическое восстановление нормального режима (АВНР)
  • автоматическое повторное включение (АПВ)
  • автоматический ввод резервного питания (АВР)
  • защита минимального напряжения (ЗМН)
  • защита от повышения напряжения (ЗПН)
  • автоматическое и ручное переконфигурирование электросети
  • сбор, обработка передача информации о параметрах режимов работы сети
  • управлять выключателем (вкл/откл)
  • изменять основные настройки и установки РЗА
  • определять характер повреждения
  • считывать и хранить показания журналов событий и аварий

Типы оборудования, применяемого в реклоузере:

Название оборудования Тип, марка
Вакуумный выключатель ISM15_LD ЗАО «ГК «Таврида Электрик»
Трансформаторы тока/напряжения Трансформаторы тока и напряжения в литом корпусе
Трансформаторы собственных нужд ОЛС 6(10)кВ УХЛ1
Ограничители перенапряжения ОПН - 6(10) кВ
Микропроцессорная релейная защита Российских и Европейских производителей
Наименование параметра Значение параметра
Номинальное напряжение, кВ 6 (10)
Номинальный ток главных цепей, А 630
Номинальный ток отключения выключателя, кА 20
Номинальный ток термической стойкости (3 сек), кА 20
Ток электродинамической стойкости, кА 51
Номинальное напряжение вспомогательных цепей, В:
переменного оперативного тока

220
Уровень изоляции по ГОСТ 1516.3-76 Нормальная, уровень "б"
Вид изоляции Воздушная
Изоляция ошиновки С неизолированными шинами
Род установки Для наружной установки на опоры ВЛ
Вид управления Местное, дистанционное и телемеханическое
Масса (не более), кг 300
Степень защиты со всех сторон IP54
Срок службы не менее, лет 25
Гарантийный срок, лет 2
РКВ-ENRG-ХХ-12,5/ХХ-ХХ У1 «Энергомера»

климатическое исполнение и категория размещения по ГОСТ 15150-69;
вариант схемы первичных соединений:
01; 05; 09.
02; 06;
03; 07;
04; 08;
номинальный ток, А;
20
150
200
400
номинальный ток отключения, кА;

номинальное напряжение, кВ;
6
10
отличительный индекс изделия (шифр производителя);
реклоузер высоковольтный











Варианты базовых исполнений

РКВ-ENRG-10-12.5/200-07 У1 РКВ-ENRG-10-12.5/200-06 У1
РКВ-ENRG-10-12.5/200-03 У1 РКВ-ENRG-10-12.5/200-02 У1
РКВ-ENRG-6-12.5/400-07 У1 РКВ-ENRG-6-12.5/400-06 У1
РКВ-ENRG-6-12.5/400-03 У1 РКВ-ENRG-6-12.5/400-02 У1
РКВ-ENRG-10-12.5/20-07 У1 РКВ-ENRG-10-12.5/20-06 У1
РКВ-ENRG-10-12.5/20-03 У1 РКВ-ENRG-10-12.5/20-02 У1
РКВ-ENRG-6-12.5/150-07 У1 РКВ-ENRG-6-12.5/150-06 У1
РКВ-ENRG-6-12.5/150-03 У1 РКВ-ENRG-6-12.5/150-02 У1
