Шкафы распределительные низкого напряжения

ШРНН

Шкафы распределительные низкого напряжения ШРНН предназначены для комплектования распределительных устройств (РУ) переменного трехфазного тока частотой 50 Гц в сетях с глухозаземленной нейтралью, напряжением 0,4 кВ и служат для приёма и распределения электроэнергии, защиты от перегрузок и токов короткого замыкания, и используются для установки в распределительных сетях как в четырехпроводном, так и пятипроводном исполнениях с рабочим нулевым и защитным заземляющим проводниками.

В регионе
Ставропольский край

Габаритные размеры

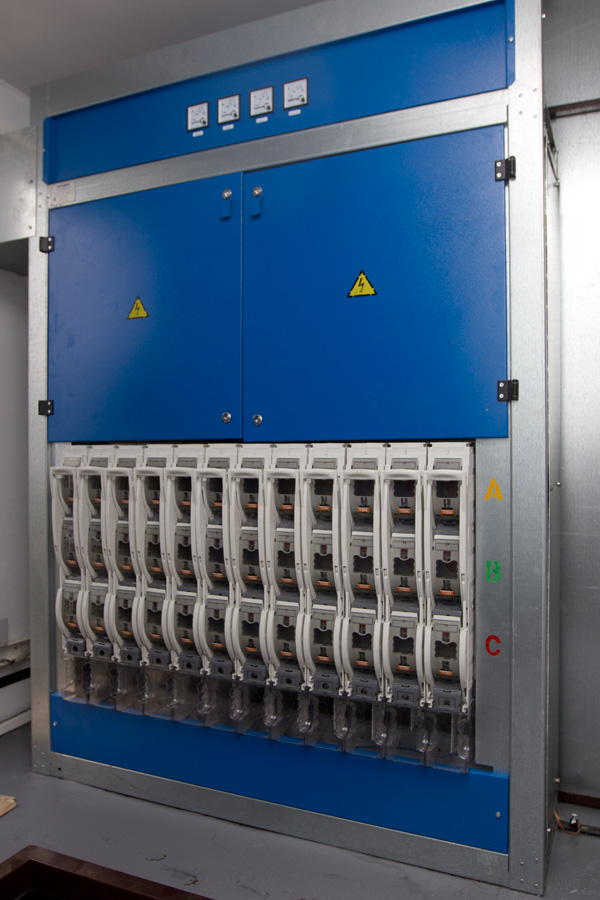

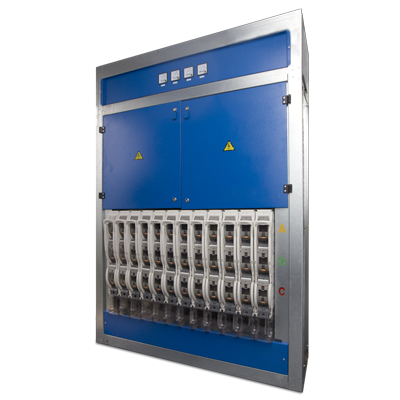

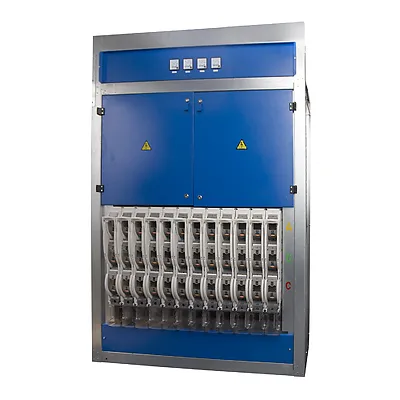

Фотогалерея


Нормативно-правовое обеспечение

Шкафы распределительные низкого напряжения ШРНН отвечают требованиям ГОСТ Р 51321.1-2007.

Условия эксплуатации

Нормальная работа изделия обеспечивается в следующих условиях:
    ­
  • ­ внутри помещения; ­
  • ­ температура окружающего воздуха: -45°…+40°С; ­
  • ­ относительная влажность окружающего воздуха: не более 60% при 20°С без конденсации влаги; ­
  • ­ высота над уровнем моря: до 1000 м; ­
  • ­ окружающая среда невзрывоопасная.

Изделие не рассчитано на эксплуатацию:
    ­
  • ­ в условиях ударов, тряски и вибрации; ­
  • на подвижных установках.

Описание конструктивной части

ШРНН представляет собой каркас, собранный из металлических узлов и профилей с помощью болтовых и заклепочных соединений. Габаритные размеры ШРНН определяются конкретным заказом. Для обеспечения безопасной эксплуатации оборудование закрывается фальшпанелью, дверьми. Конструкция изделия обеспечивает взаимозаменяемость установленного в нем оборудования.

Комплектация

ШРНН включает оборудование (комплектация, марка и производитель оборудования определяется заказом):
    ­
  • ­ вводные (секционный) разъединители типа РЕ19 или иное; ­
  • ­ вводные (секционный) автоматические выключатели типа ВА50 или выкатные (выдвижные) автоматические выключатели; ­
  • ­ устройство автоматического включения резервного питания (АВР); ­
  • ­ коммутационные аппараты отходящих линий (планочные выключатели разъединители (ППВР): OptiVert ARS (КЭАЗ), ARS (АпаторЭлектро), XLMB (АВВ) и/или автоматические выключатели); ­
  • ­ приборы учета электроэнергии; ­
  • ­ приборы контроля тока и напряжения (вольтметр, амперметры); ­
  • разрядники вентильные (ограничители перенапряжения).
Наименование параметра Значение параметра
Номинальное напряжение коммутации, кВ 0,4
Номинальное напряжение изоляции (Ui), В 660
Частота, Гц 50
Допустимые отклонения напряжения от номинального значения, % +10; -15 (от 0,85 до 1,1)
Номинальный ток Iн, не более, А 2000
Комплектование РУНН мощностью, кВА до 1000
Вид системы заземления TN-C-S, TN-S
Степень защиты оболочки по ГОСТ14254-96 IP20 (с фасадной стороны),
IP00 – с остальных.
ШРНН-ENRG-ХХ-XXXX У3
Климатическое исполнение и категория размещения по ГОСТ 15150-69
Номинальный ток вводного коммутационного аппарата
Количество отходящих линий (12 шт. в базовой комплектации)
Шифр производителя АО «Энергомера»
Шкаф распределительный низкого напряжения


Пример условного обозначения шкаф распределительный низкого напряжения с 12 аппаратами отходящих линий, на номинальный ток до 1250А, климатическим исполнением У3: ШРНН-ENRG-12-1250.
