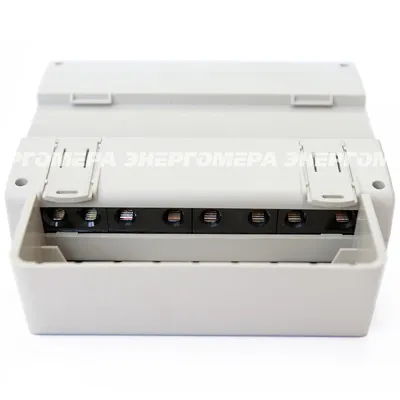

Трехфазный многотарифный электросчетчик серии «СЕ».

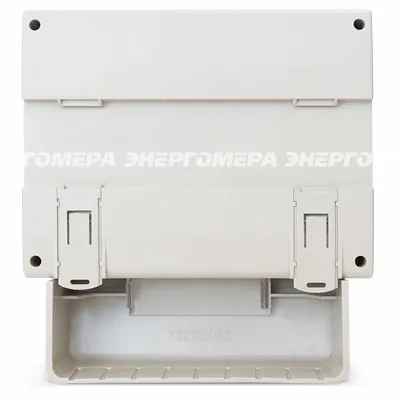

Счетчик комплектуется двумя крышками (для установки в шкаф или на рейку).
Осуществляет измерение и учет активной электрической энергии в трехфазных четырехпроводных цепях переменного тока в одном направлении. Интеграция в систему учета электроэнергии за счет удаленного сбора данных по цифровому интерфейсу, внешним модулям связи и оптическому порту.
Сохранение расчетных показателей и констант пользователя не менее 16 лет, ход часов и ведение календаря - не менее 10 лет при отсутствии внешнего питающего напряжения.
Ведение 6 журналов событий по 20 записей и 2 журналов по 40 записей.
Точность измерений при изменении направления тока в фазной токовой цепи.
Управление нагрузкой с использованием УЗО (или внешнего коммутационного аппарата) по команде диспетчера с индикацией режима отключения.
Защиту памяти данных и памяти программ от несанкционированных изменений с помощью кнопок или по интерфейсу (два пароля для двух уровней доступа, аппаратное разрешение (кнопка или другое устройство), электронная пломба с фиксацией в журнале событий).
Индикацию данных на ЖКИ индикаторе с заданной периодичностью (Т=5-255 сек.) или пролистывание с помощью элементов управления (кнопки) на лицевой панели.
Питание как от фазного напряжения (наличие 1 фазы), так и от линейного (обрыв 0).
Сигнализацию об отклонении от лимитов по мощности и потреблению.
Нормативно-правовое обеспечение
Соответствует ГОСТ Р 52320-2005.
Соответствует ГОСТ Р 52322-2005.
Соответствует ГОСТ Р 52323-2005.
Характеристики надежности
Минимальная наработка на отказ — 160 000 часов.
Межповерочный интервал — 16 лет.
Средний срок службы — 30 лет.
Гарантийный срок (срок хранения и срок эксплуатации суммарно) — 3 года с даты выпуска.
Функциональные возможности
Счетчик обеспечивает учет и вывод на индикацию:
количества потребленной активной электроэнергии нарастающим итогом суммарно и раздельно по 8 тарифам на конец месяца и за 12 предыдущих месяцев;
количества потребленной активной электроэнергии нарастающим итогом суммарно и раздельно по 8 тарифам на конец суток за 45 суток;
Счетчик обеспечивает задание следующих параметров:
текущего времени и даты;
разрешение перехода на "летнее" время (с заданием месяцев перехода на "зимнее", "летнее" время);
до 16 дат начала сезона;
до 16 зон суточного графика тарификации и до 12 графиков тарификации;
до 32-х исключительных дней (дни, в которые тарификация отличается от общего правила и задается пользователем);
лимитов по потреблению и мощности по каждому тарифу.
Особенности электросчетчика
Оптический интерфейс.
Интерфейс RS485.
Устойчивость к климатическим, механическим и электромагнитным воздействиям.
Реле сигнализации.
Малое собственное энергопотребление.
Примечания
В счетчике имеется испытательное выходное устройство - гальванически изолированное основное передающее устройство. Индикатор функциональности, оптический испытательный выход.
Показатели
Величины
Класс точности
1
Число тарифов
8
Частота измерительной сети, Гц
50 ± 2,5 (60±3,0)
Номинальное напряжение, В
3х230/400
Базовый (максимальный) ток, А
5 (60)10 (100)
Порог чувствительности , мА
20
Потребляемая мощность параллельной цепи, не более, В*А (Вт)
9 (1,0)
Полная потребляемая мощность последовательной цепи, не более, В*А
0,1
Диапазон рабочих температур, °С
от минус 40 до +70

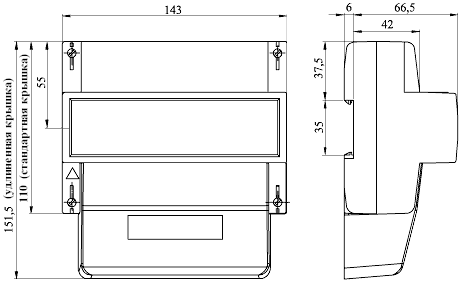

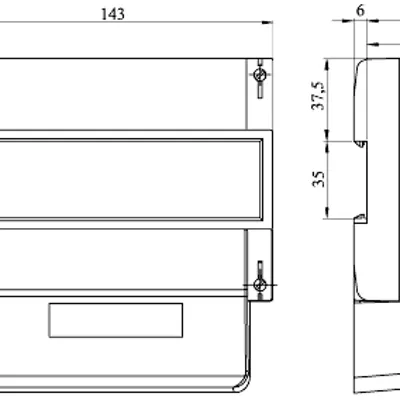

Габаритные размеры, не более, мм
143 х 151,5 х 72,5
Масса, не более, кг
1
СЕ301M Х X Х Х X-Х
Тип отсчетного устройства:
ЖК-дисплей;
Интерфейсы и дополнительные опции: A – RS-485; E – RS-232; F – возможность подключения РИП; K – TM-выход; J – оптопорт; P – PLC-интерфейс; P1–P9 - PLC-интерфейс, различные исполнения; Q – реле управления; R1 – радиоинтерфейс со встроенной антенной; R2 – радиоинтерфейс с разъемом под внешнюю антенну; R3–R9 – радиоинтерфейс, различные исполнения; S – реле сигнализации; V – контроль вскрытия крышки; Z – с расширенным набором данных.
