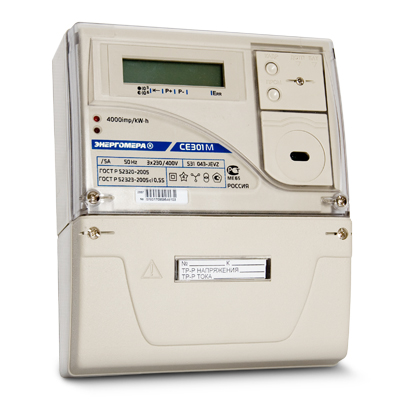

Счетчик электроэнергии трехфазный многотарифный CE301M-S31

Скачать полное описание модификации

Счетчик электроэнергии трехфазный многотарифный CE301M-S31

Количество товаров для сравнения:
Сбросить Сравнить
габариты

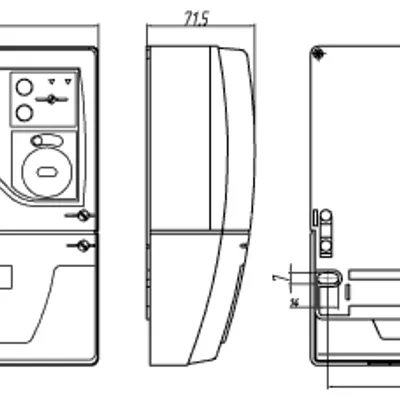

Габаритные размеры Счетчик электроэнергии трехфазный многотарифный CE301M-S31
1/2

Руководство по эксплуатации

Снят с серийного производства

Продукт снят с серийного производства, если у Вас имеются вопросы по работе данного продукта, посетите наш раздел поддержки

Поддержка

Узнать сроки гарантии, поверки

Восстановить формуляр

Сервис восстановления утерянного формуляра, паспорта. Электронная версия документа предоставляется мгновенно.

Консультация специалиста

Получите официальный ответ от производителя.

Задать вопрос

Счетчик обеспечивает

  • Точность хода встроенных часов 0,5 сек/сутки.
  • Сохранение расчетных показателей и констант пользователя не менее 16 лет, а ход часов и ведение календаря - не менее 10 лет при отсутствии внешнего питающего напряжения.
  • Ведение 6 журналов событий по 20 записей и 2 журналов по 40 записей.
  • Точность измерений при изменении направления тока в фазной токовой цепи.
  • Управления нагрузкой с использованием УЗО (или внешнего коммутационного аппарата) по команде диспетчера с индикацией режима отключения.
  • Защиту памяти данных и памяти программ от несанкционированных изменений с помощью кнопок или по интерфейсу (два пароля для двух уровней доступа, аппаратное разрешение (кнопка или другое устройство), электронная пломба с фиксацией в журнале событий).
  • Индикацию данных на ЖКИ индикаторе с заданной периодичностью
    (Т=5-255 сек.) или пролистывание с помощью элементов управления (кнопки) на лицевой панели.
  • Питание как от фазного напряжения (наличие 1 фазы), так и от линейного (обрыв 0).
  • Сигнализацию об отклонении от лимитов по мощности и потреблению.

Нормативно-правовое обеспечение

  • Соответствует ГОСТ Р 52320-2005.
  • Соответствует ГОСТ Р 52322-2005.
  • Соответствует ГОСТ Р 52323-2005.

Характеристики надежности

  • Минимальная наработка на отказ — 160 000 часов.
  • Межповерочный интервал — 16 лет.
  • Средний срок службы — 30 лет.
  • Гарантийный срок (срок хранения и срок эксплуатации суммарно) — 3 года с даты выпуска.

Особенности электросчетчика

  • Оптический интерфейс.
  • Интерфейс RS485.
  • Устойчивость к климатическим, механическим и электромагнитным воздействиям.
  • Реле сигнализации.
  • Малое собственное энергопотребление.
  • Встроенные модули PLC/радио/RS485.

Примечания

В счетчике имеется испытательное выходное устройство - гальванически изолированное основное передающее устройство. Индикатор функциональности, оптический испытательный выход.
Показатели Величины
Класс точности 1
Число тарифов 8
Частота измерительной сети, Гц 50 ± 2,5 (60±3,0)
Номинальное напряжение, В 3х230/400
Базовый (максимальный) ток, А 5 (60) 10 (100)
Порог чувствительности , мА 20
Потребляемая мощность параллельной цепи, не более, В*А (Вт) 9 (1,0)
Полная потребляемая мощность последовательной цепи, не более, В*А 0,1
Диапазон рабочих температур, °С от минус 40 до +70
Габаритные размеры, не более, мм 210,5 х 175 х 71,5
Масса, не более, кг 1
СЕ301M Х X Х Х X-Х
Тип отсчетного устройства:
ЖК-дисплей;
Интерфейсы и дополнительные опции:
A – RS-485;
E – RS-232;
F – возможность подключения РИП;
K – TM-выход;
J – оптопорт;
P – PLC-интерфейс;
P1–P9 - PLC-интерфейс, различные исполнения;
Q – реле управления;
R1 – радиоинтерфейс со встроенной антенной;
R2 – радиоинтерфейс с разъемом под внешнюю антенну;
R3–R9 – радиоинтерфейс, различные исполнения;
S – реле сигнализации;
V – контроль вскрытия крышки;
Z – с расширенным набором данных.
Базовый (максимальный) ток:
5 - 5 (60) А;
6 - 5 (100) А;
8 - 10 (100) А
Номинальное напряжение:
4 - 230В
Класс точности по ГОСТ Р 52322–2005:
1 - 1
Тип корпуса:
R3Х – для установки на рейку;
S3Х – для установки на щиток.
Примечание: Х указывает номер конструктивного исполнения счетчика.
